Пилотные гидролинии (передний моде селектион) — HITACHI ZX250LC-3-HCME

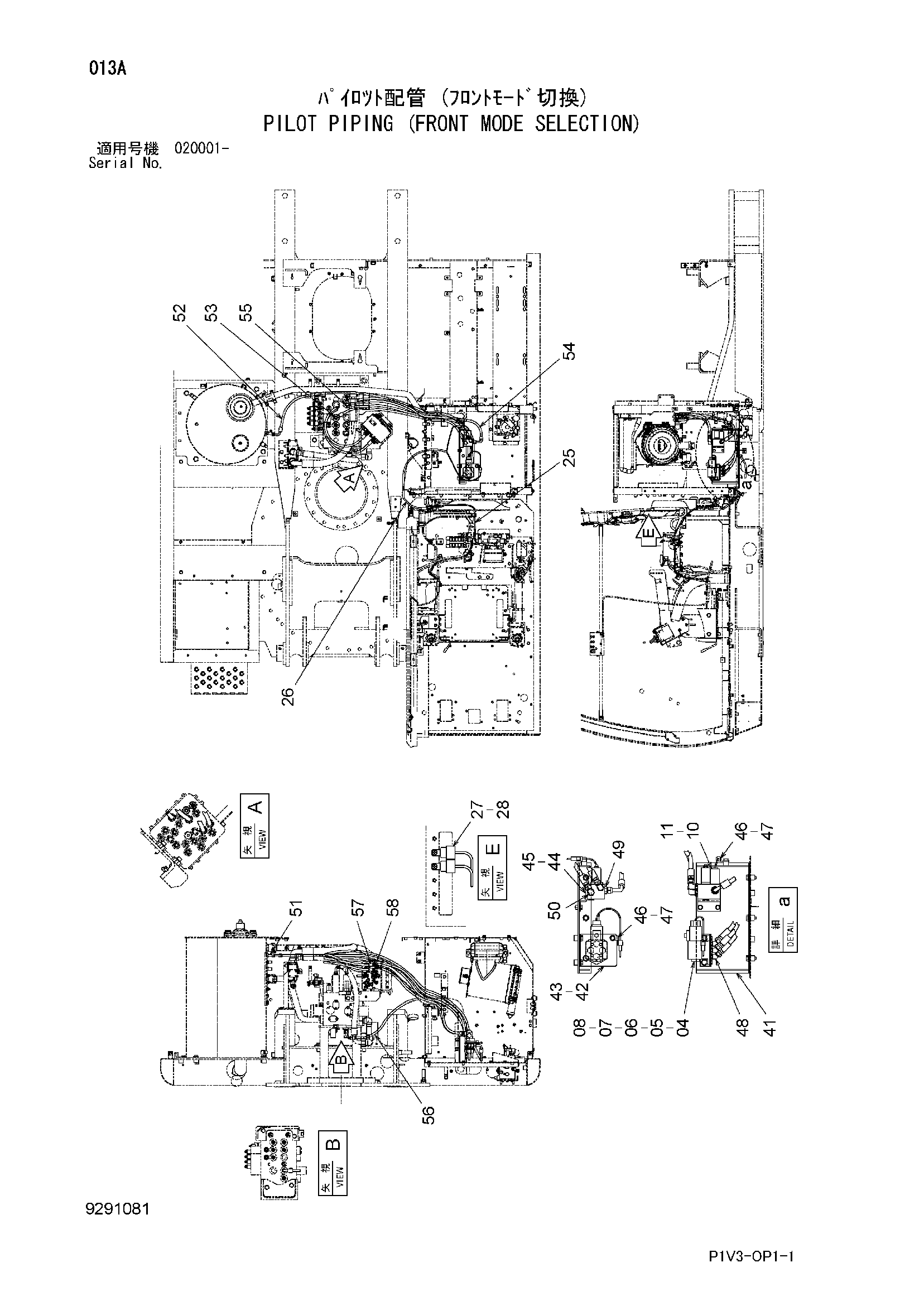

Заводская схема «Пилотные гидролинии (передний моде селектион)» для HITACHI ZX250LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4465103 | Пластина клапан | 1 |
| 05 | 4358791 | Электромагнитный клапан | 1 |
| 06 | J780625 | Болт с внутренним шестигранником | 2 |
| 07 | A590906 | Пружинная шайба | 2 |
| 08 | M500605 | Гайка | 2 |
| 10 | 4277883 | Клапан блок | 1 |
| 11 | J260816 | Болт с шайбой | 2 |
| 11A | J900816 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 25 | 3108762 | Жгут проводов | 1 |
| 26 | 4659748 | Жгут проводов | 1 |
| 27 | 4414207 | Реле | 2 |
| 28 | J460616 | Винт с шайбой | 2 |
| 41 | 8114351 | Кронштейн | 1 |
| 42 | 9769797 | Кронштейн | 1 |
| 43 | J271025 | Болт с шайбой | 2 |
| 43A | J901025 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | 4671494 | Кронштейн | 1 |
| 45 | J260820 | Болт с шайбой | 2 |
| 45A | J900820 | Болт | 1 |
| 45B | A590108 | Плоская шайба | 1 |
| 46 | 4336875 | Кронштейн | 2 |
| 47 | J271020 | Болт с шайбой | 2 |
| 47A | J901020 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 48 | A852233 | Угловой штуцер | 4 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | A852133 | Адаптер | 1 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | A852333 | Угловой штуцер | 2 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | A852433 | Тройник | 1 |
| 51A | 4509180 | Уплотнительное кольцо | 1 |
| 52 | 4687552 | Шланг | 1 |
| 53 | 4687553 | Шланг | 1 |
| 54 | 4687554 | Шланг | 1 |
| 55 | 4687555 | Шланг | 1 |
| 56 | 4687556 | Шланг | 1 |
| 57 | 4687557 | Шланг | 1 |
| 58 | 4687558 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
