Гидролинии рабочего оборудования (3.5m нижний стрела) — HITACHI ZX250LC-3-HCMC

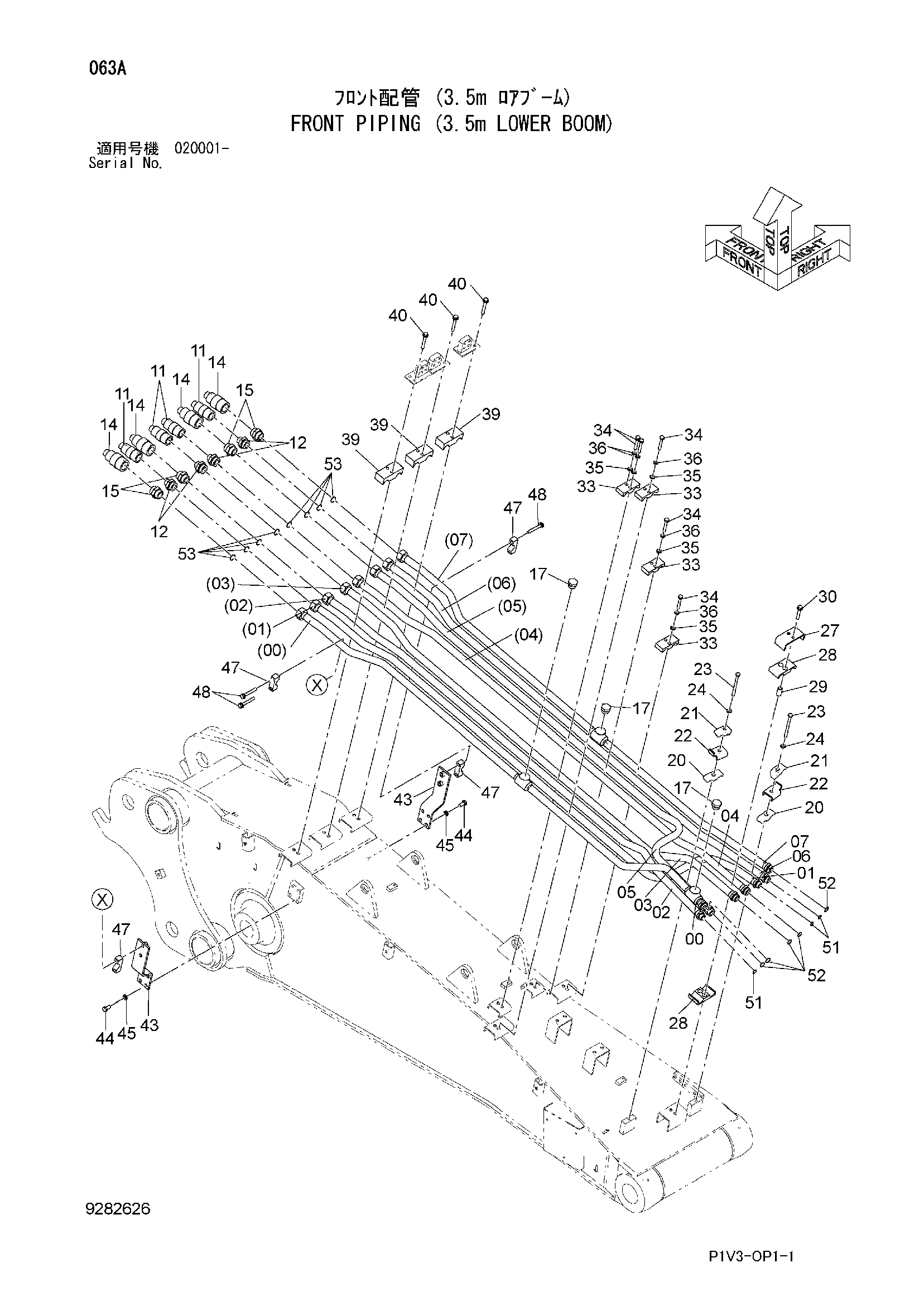

Заводская схема «Гидролинии рабочего оборудования (3.5m нижний стрела)» для HITACHI ZX250LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8111103 | Трубка | 1 |
| 01 | 8111104 | Трубка | 1 |
| 02 | 8111105 | Трубка | 1 |
| 03 | 8111106 | Трубка | 1 |
| 04 | 8111107 | Трубка | 1 |
| 05 | 8111108 | Трубка | 1 |
| 06 | 8111109 | Трубка | 1 |
| 07 | 8111110 | Трубка | 1 |
| 11 | 4665539 | Самоуплотняющееся соединение | 4 |
| 12 | 4207425 | Адаптер | 4 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4665541 | Самоуплотняющееся соединение | 4 |
| 15 | 4316041 | Адаптер | 4 |
| 15A | 970860 | Уплотнительное кольцо | 1 |
| 17 | 4113926 | Пробка | 3 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 4189860 | Хомут трубки | 2 |
| 21 | 4190127 | Хомут трубки | 2 |
| 22 | 9764772 | Кронштейн | 2 |
| 23 | J901208 | Болт | 2 |
| 24 | A590112 | Плоская шайба | 2 |
| 27 | 4676065 | Хомут трубки | 1 |
| 28 | 4676064 | Хомут | 2 |
| 29 | 4678865 | Проставка | 2 |
| 30 | J271275 | Болт с шайбой | 2 |
| 30A | J901275 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 33 | 4612395 | Хомут трубки | 4 |
| 34 | J901275 | Болт | 8 |
| 35 | A590112 | Плоская шайба | 8 |
| 36 | A590912 | Пружинная шайба | 8 |
| 39 | 4487201 | Хомут трубки | 3 |
| 40 | J271290 | Болт с шайбой | 6 |
| 40A | J901290 | Болт | 1 |
| 40B | J222012 | Шайба | 1 |
| 43 | 9769661 | Кронштейн | 2 |
| 44 | J901430 | Болт | 8 |
| 45 | A590914 | Пружинная шайба | 8 |
| 47 | 4334363 | Хомут трубки | 4 |
| 48 | J271290 | Болт с шайбой | 4 |
| 48A | J901290 | Болт | 1 |
| 48B | J222012 | Шайба | 1 |
| 51 | 4187308 | Уплотнительное кольцо | 3 |
| 52 | 4187328 | Уплотнительное кольцо | 5 |
| 53 | 4187329 | Уплотнительное кольцо | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
