Гидроцилиндр ковша — HITACHI ZX250LC-3-HCMC

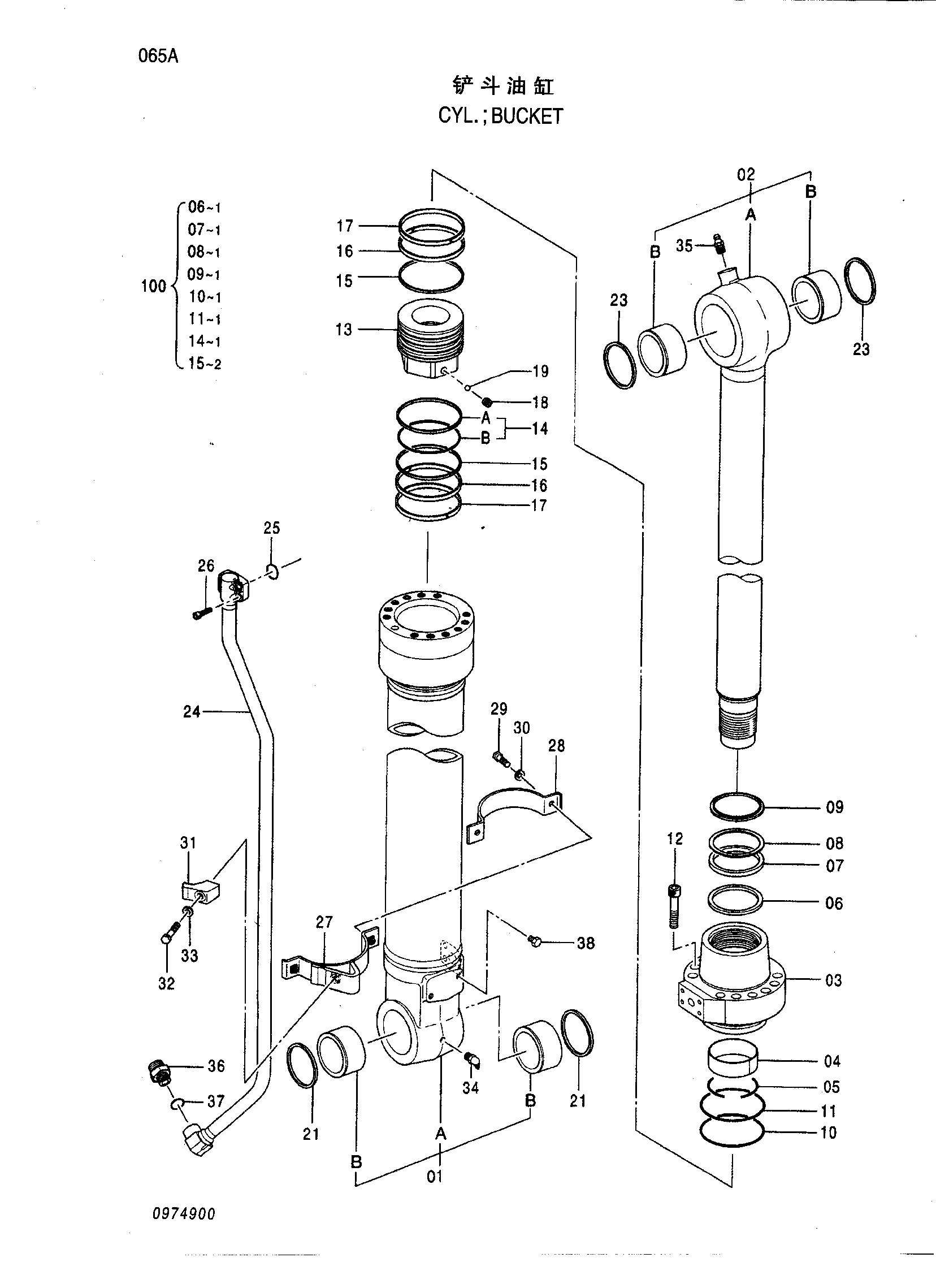

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX250LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4628634 | Гидроцилиндр ковша | 1 | |
| 01 | 0974901 | Труба гидроцилиндра в сборе | 1 |
| 01B | 4332285 | Втулка пальца | 2 |
| 02 | 0974902 | Шток поршня в сборе | 1 |
| 02B | 4397790 | Втулка пальца | 2 |
| 03 | 0932803 | Головка гидроцилиндра | 1 |
| 04 | 0325904 | Втулка | 1 |
| 05 | 0237407 | Стопорное кольцо | 1 |
| 06 | 0973905 | Кольцо буффер | 1 |
| 07 | 0973906 | У-ринг | 1 |
| 08 | 0237419 | Опорное кольцо | 1 |
| 09 | 4428492 | Грязесъёмное кольцо | 1 |
| 10 | A811125 | Уплотнительное кольцо | 1 |
| 11 | 0409906 | Опорное кольцо | 1 |
| 12 | 0219305 | Болт с внутренним шестигранником | 12 |
| 13 | 0974905 | Поршень | 1 |
| 14 | 0254305 | Кольцо уплотнение в сборе | 1 |
| 15 | 0409911 | Опорное кольцо | 2 |
| 16 | 0974906 | Направляющее кольцо | 2 |
| 17 | 0254309 | Направляющее кольцо | 2 |
| 18 | 0352715 | Установочный винт | 1 |
| 19 | 0104404 | Шарик | 1 |
| 21 | 4067902 | Пылезащитное уплотнение | 2 |
| 23 | 4067901 | Пылезащитное уплотнение | 2 |
| 24 | 0974908 | Трубка | 1 |
| 25 | 4506430 | Уплотнительное кольцо | 1 |
| 26 | 4486953 | Болт с внутренним шестигранником | 4 |
| 27 | 0974909 | Лента | 1 |
| 28 | 0409920 | Лента | 1 |
| 29 | J901035 | Болт | 2 |
| 30 | A590910 | Шайба | 2 |
| 31 | 0309021 | Держатель | 1 |
| 32 | 0667013 | Болт | 1 |
| 33 | 0208516 | Пружинная шайба | 1 |
| 34 | 0271312 | Пресс-маслёнка | 1 |
| 35 | J75481 | Пресс-маслёнка | 1 |
| 36 | A853166 | Адаптер | 1 |
| 37 | 4506424 | Уплотнительное кольцо | 1 |
| 38 | 0409110 | Болт | 2 |
| 100 | 4650433 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
