Радиатор крышка — HITACHI ZX250LC-3-HCMC

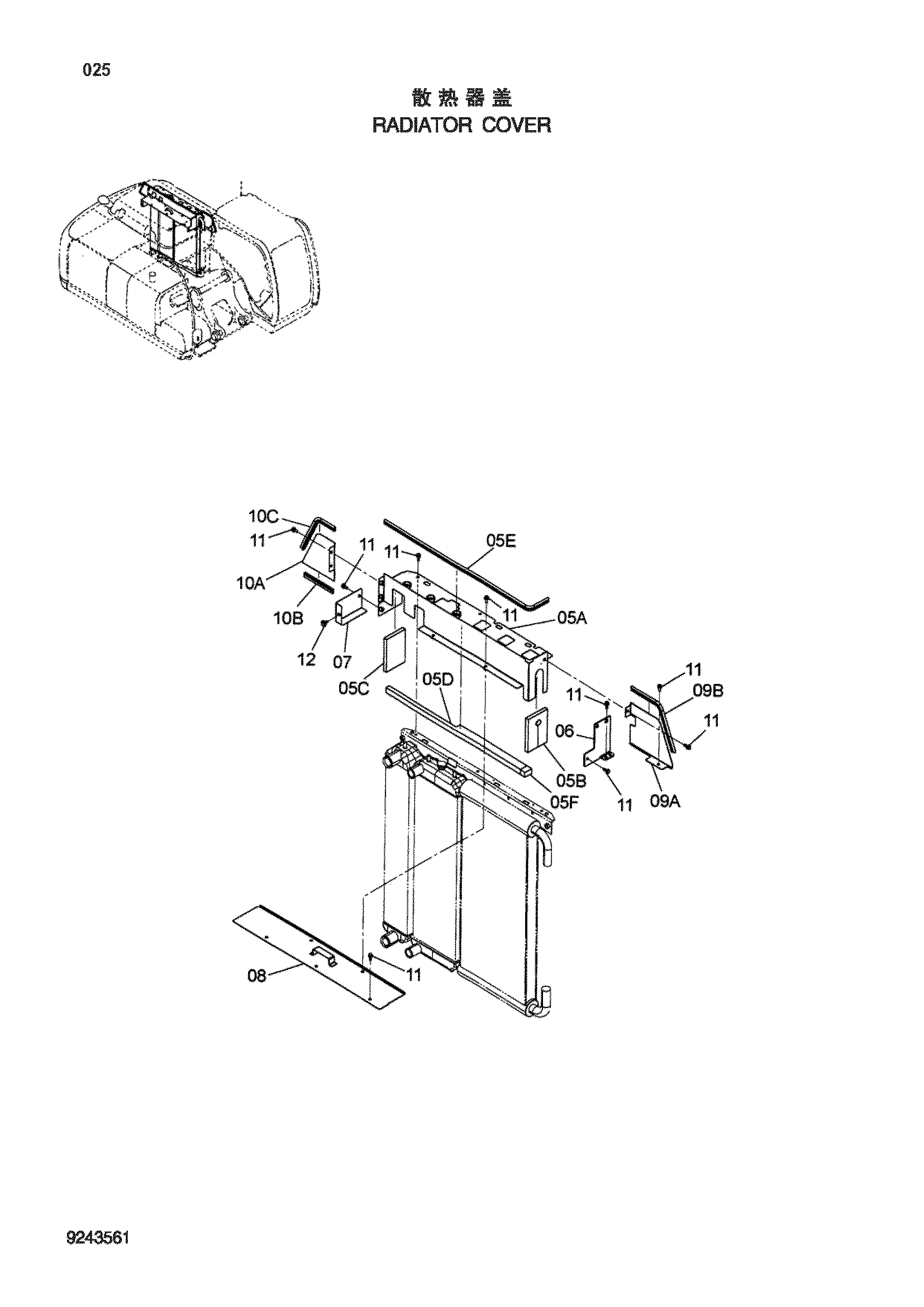

Заводская схема «Радиатор крышка» для HITACHI ZX250LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05A-F | 8101707 | Крышка | 1 |
| 05A | 7048883 | Крышка | 1 |
| 05B | 4628075 | Резиновая прокладка | 1 |
| 05C | 4628074 | Резиновая прокладка | 1 |
| 05D | 4631748 | Резиновая прокладка | 1 |
| 05E | 4640693 | Уплотнительная окантовка | 1 |
| 05F | 4415014 | Резиновая прокладка | 1 |
| 06 | 4640027 | Крышка | 1 |
| 07 | 4640028 | Крышка | 1 |
| 08 | 8101507 | Крышка | 1 |
| 09 | 9764809 | Крышка | 1 |
| 09A | 4640026 | Крышка | 1 |
| 09B | 4640745 | Уплотнительная окантовка | 1 |
| 10 | 9764810 | Крышка | 1 |
| 10A | 4640025 | Крышка | 1 |
| 10B | 4640747 | Уплотнительная окантовка | 1 |
| 10C | 4640746 | Уплотнительная окантовка | 1 |
| 11 | J271030 | Болт с шайбой | 14 |
| 12 | J271020 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
