Шланг защита от разрыва клапан трубопроводы (3.5m нижний стрела) — HITACHI ZX250LC-3-HCMC

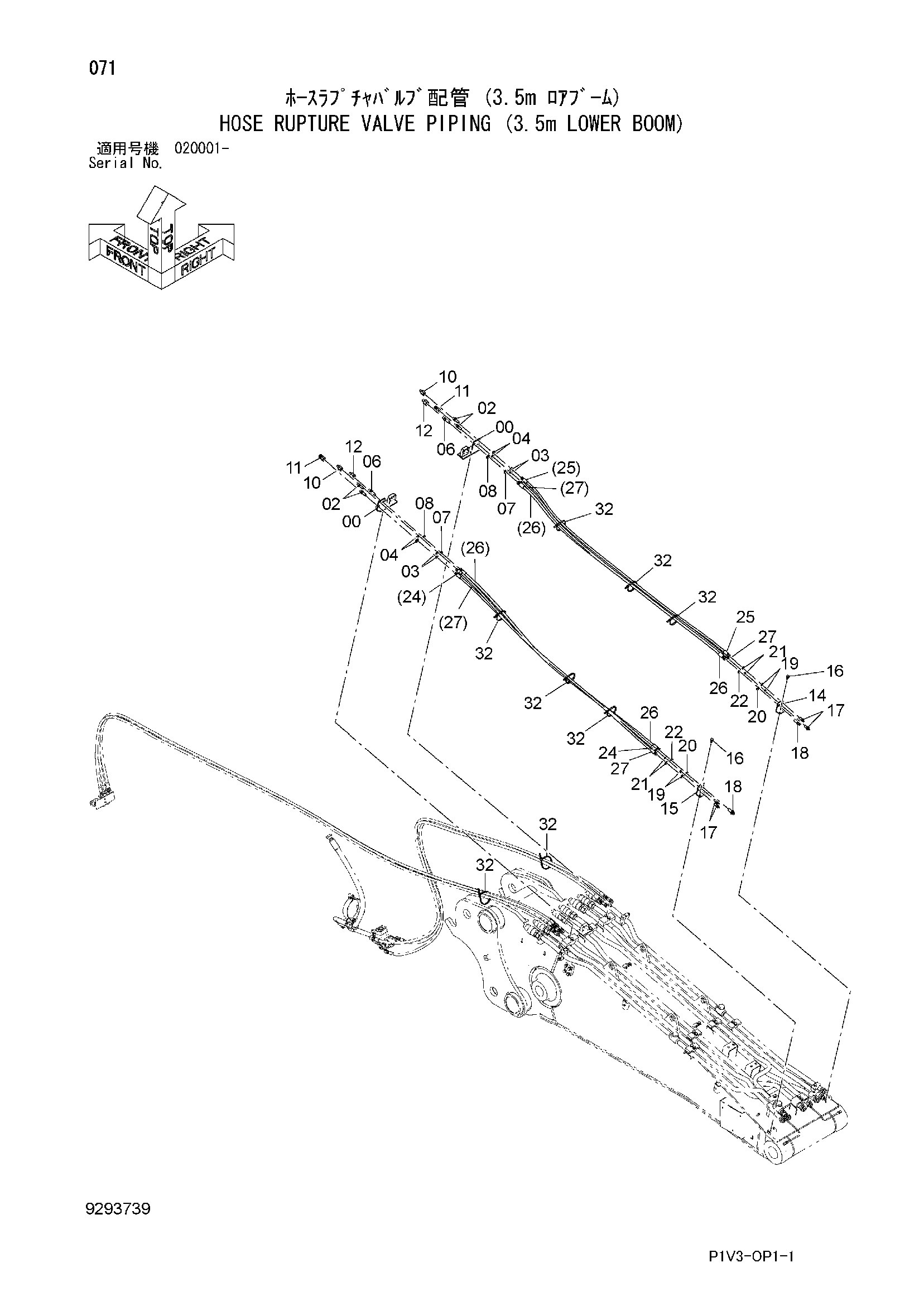

Заводская схема «Шланг защита от разрыва клапан трубопроводы (3.5m нижний стрела)» для HITACHI ZX250LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8114745 | Блок | 2 |
| 02 | 4361209 | Адаптер | 4 |
| 03 | 4202531 | Гайка | 4 |
| 04 | A590116 | Плоская шайба | 4 |
| 06 | 4361210 | Адаптер | 2 |
| 07 | 4316589 | Гайка | 2 |
| 08 | A590120 | Плоская шайба | 2 |
| 10 | 4166233 | Самоуплотняющееся соединение | 2 |
| 11 | 4166112 | Самоуплотняющееся соединение | 2 |
| 12 | 4166110 | Самоуплотняющееся соединение | 2 |
| 14 | 4654129 | Кронштейн | 1 |
| 15 | 4688299 | Кронштейн | 1 |
| 16 | J271030 | Болт с шайбой | 4 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4202532 | Адаптер | 4 |
| 18 | 4315207 | Адаптер | 2 |
| 19 | A590116 | Плоская шайба | 4 |
| 20 | A590120 | Плоская шайба | 2 |
| 21 | 4202531 | Гайка | 4 |
| 22 | 4316589 | Гайка | 2 |
| 24 | 9293742 | Шланг в сборе | 1 |
| 24A | 4688303 | Шланг | 1 |
| 24B | 4327293 | Защитный кожух | 7 |
| 25 | 9293743 | Шланг в сборе | 1 |
| 25A | 4688304 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 7 |
| 26 | 9293744 | Шланг в сборе | 2 |
| 26A | 4688305 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 7 |
| 27 | 9284365 | Шланг в сборе | 2 |
| 27A | 4677420 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 7 |
| 32 | 4121859 | Ленточный зажим | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
