Нижний стрела 3.5m — HITACHI ZX250LC-3-HCMC

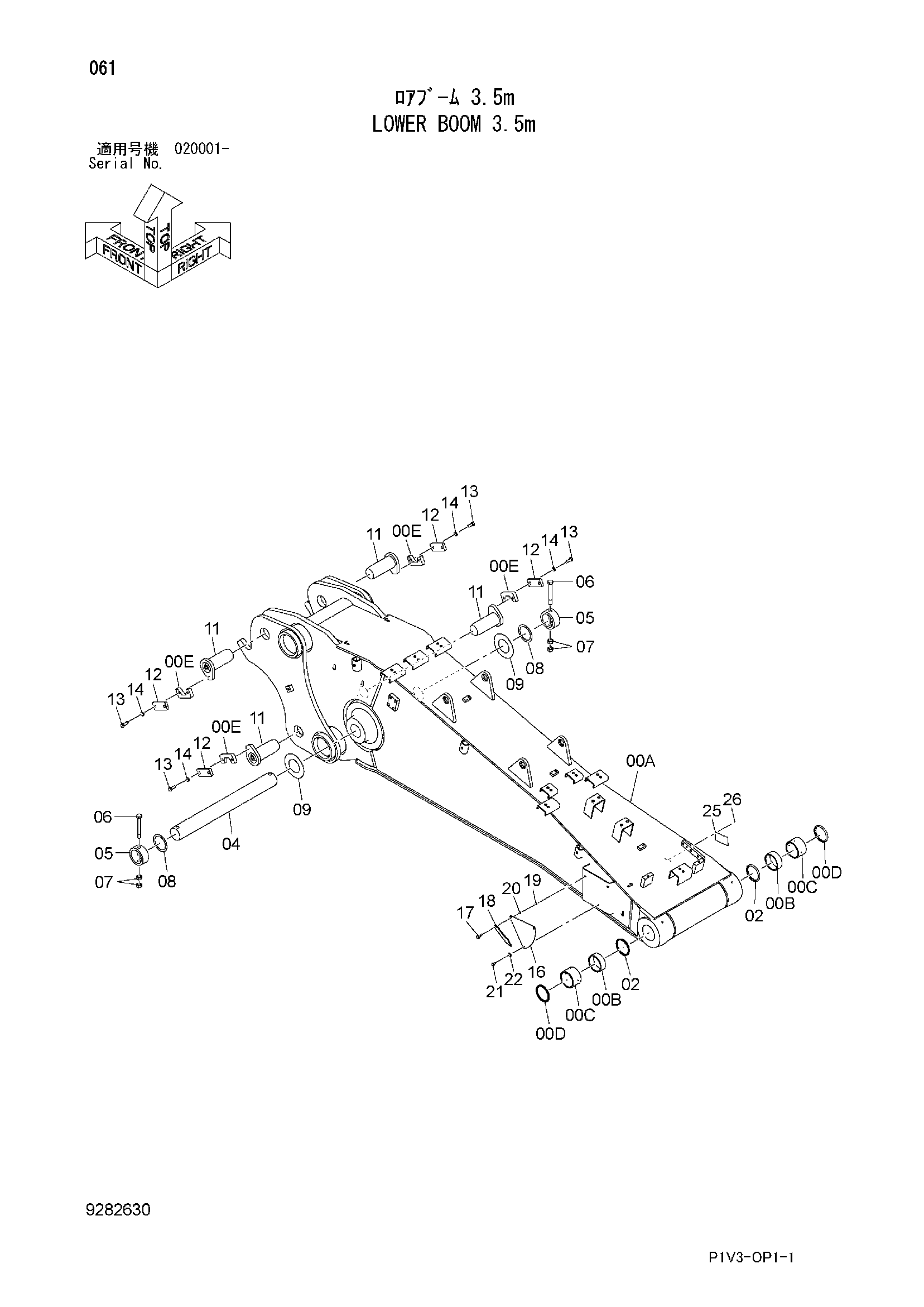

Заводская схема «Нижний стрела 3.5m» для HITACHI ZX250LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7053639 | Стрела нижний | 1 |
| 00A | 6025832 | Стрела нижний | 1 |
| 00B | 4364501 | Втулка | 2 |
| 00C | 4443885 | Втулка | 2 |
| 00D | 4074008 | Пылезащитное уплотнение | 2 |
| 00E | 4657135 | Ограничитель | 4 |
| 02 | 4074008 | Пылезащитное уплотнение | 2 |
| 04 | 3038444 | Палец | 1 |
| 05 | 4067720 | Ограничитель | 2 |
| 06 | 4435126 | Стопорный палец | 2 |
| 07 | J950020 | Гайка | 4 |
| 08 | 4444755 | Упорная пластина 1.0mm | 2 |
| 09 | 4476062 | Упорная пластина 1.0mm | 2 |
| 11 | 9768604 | Палец | 4 |
| 12 | 4658196 | Кронштейн | 4 |
| 13 | J901440 | Болт | 8 |
| 14 | A590914 | Пружинная шайба | 8 |
| 16 | 2048452 | Информационная табличка | 1 |
| 17 | 4465097 | Болт | 1 |
| 18 | 4465098 | Поинтер | 1 |
| 19 | M500807 | Гайка | 1 |
| 20 | A590908 | Пружинная шайба | 1 |
| 21 | J260820 | Болт с шайбой | 2 |
| 21A | J900820 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 22 | A590112 | Плоская шайба | 2 |
| 25 | 3092491 | Информационная табличка | 1 |
| 26 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
