Шланг защита от разрыва клапан трубопроводы (1.95m средний рукоять) — HITACHI ZX250LC-3-HCMC

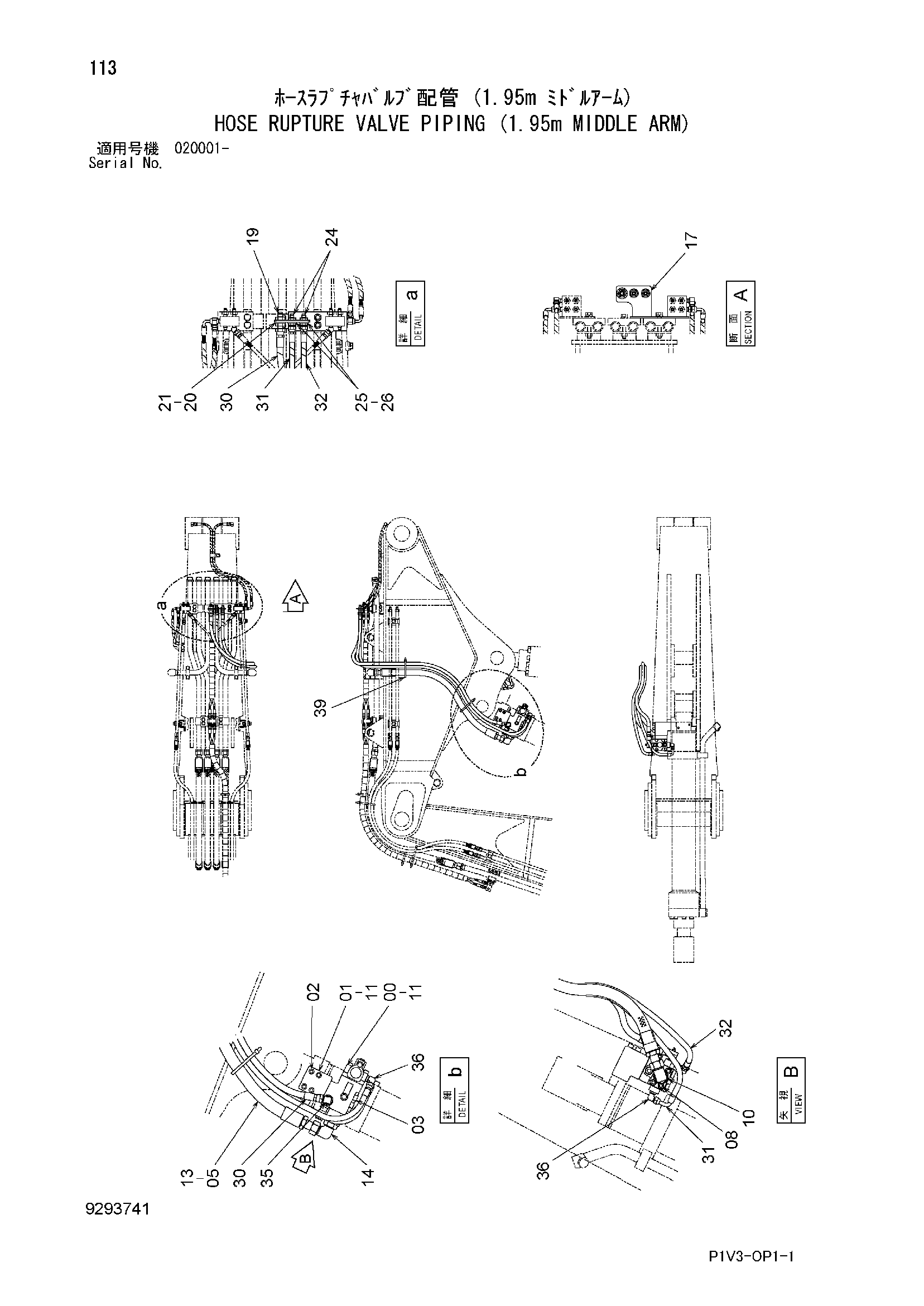

Заводская схема «Шланг защита от разрыва клапан трубопроводы (1.95m средний рукоять)» для HITACHI ZX250LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4645160 | Удерживающий клапан | 1 |
| 01 | 3114274 | Блок | 1 |
| 02 | M341202 | Болт | 4 |
| 03 | M341211 | Болт с внутренним шестигранником | 4 |
| 05 | 4642505 | Шланг | 1 |
| 08 | M341240 | Болт с внутренним шестигранником | 4 |
| 10 | 3046126 | Фланец | 1 |
| 11 | A811035 | Уплотнительное кольцо | 2 |
| 13 | 4187328 | Уплотнительное кольцо | 1 |
| 14 | A853388 | Угловой штуцер | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 8114746 | Блок | 1 |
| 19 | 4315207 | Адаптер | 1 |
| 20 | 4316589 | Гайка | 1 |
| 21 | A590120 | Плоская шайба | 1 |
| 24 | 4202532 | Адаптер | 2 |
| 25 | 4202531 | Гайка | 2 |
| 26 | A590116 | Плоская шайба | 2 |
| 30 | 9294412 | Шланг в сборе | 1 |
| 30A | 4642231 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 6 |
| 31 | 9294413 | Шланг в сборе | 1 |
| 31A | 4689646 | Шланг | 1 |
| 31B | 4327293 | Защитный кожух | 6 |
| 32 | 9294414 | Шланг в сборе | 1 |
| 32A | 4670804 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 5 |
| 35 | A852344 | Угловой штуцер | 1 |
| 35A | 4506418 | Уплотнительное кольцо | 1 |
| 36 | A852323 | Угловой штуцер | 2 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
