Поворот трубопроводы (3.5m верхний стрела)(экскаватор)[EU] — HITACHI ZX250LC-3-HCMC
Заводская схема «Поворот трубопроводы (3.5m верхний стрела)(экскаватор)[EU]» для HITACHI ZX250LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.

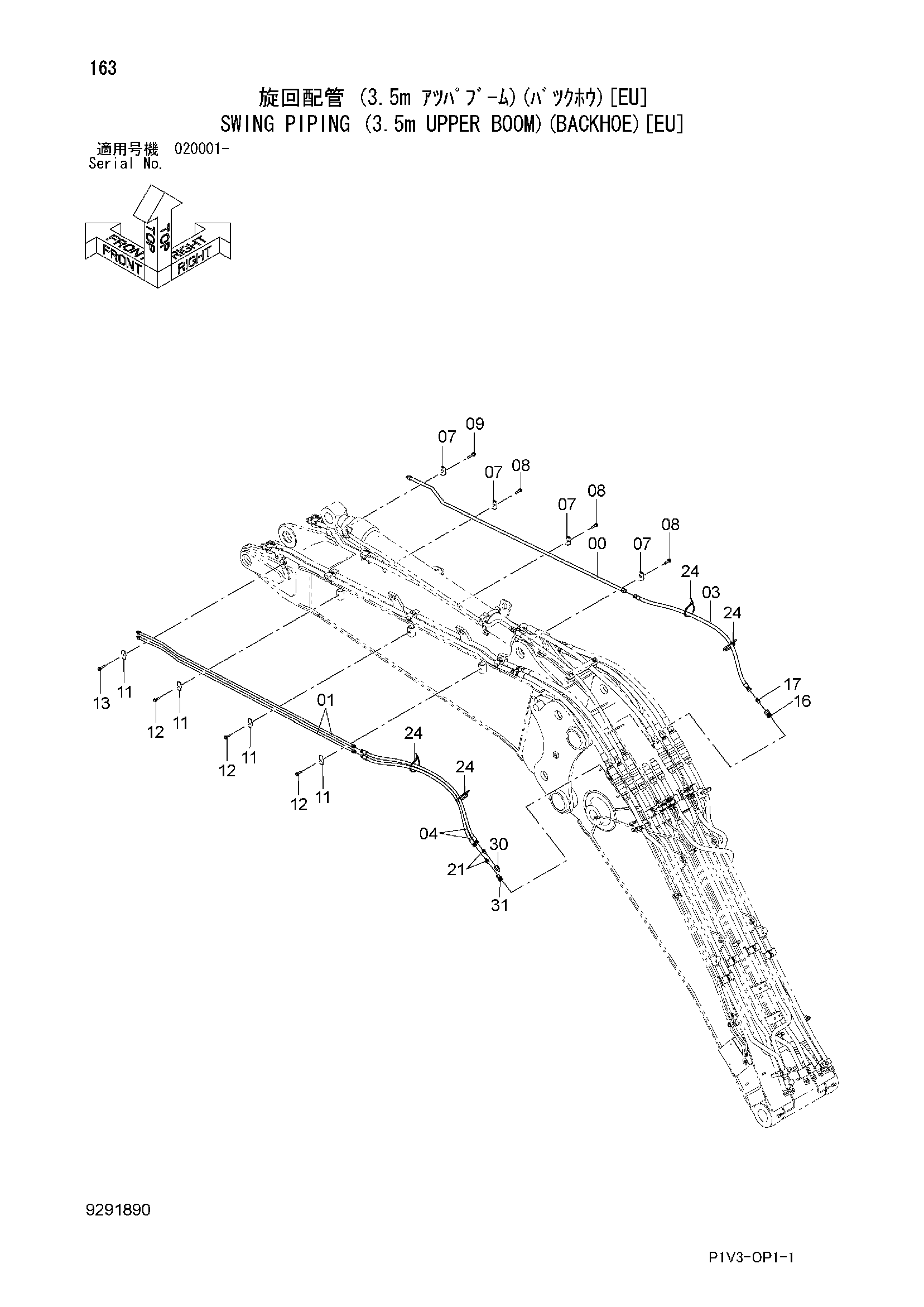

![Схема Поворот трубопроводы (3.5m верхний стрела)(экскаватор)[EU] HITACHI ZX250LC-3-HCMC](/catalog-drawings/40/4064fa49-f1d6-47ce-a615-d4e59e533a6c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8113888 | Трубка | 1 |
| 01 | 8112866 | Трубка | 2 |
| 03 | 4685452 | Шланг | 1 |
| 04 | 4682431 | Шланг | 2 |
| 07 | 4190125 | Хомут трубки | 4 |
| 08 | J271255 | Болт с шайбой | 3 |
| 08A | J901255 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | J271270 | Болт с шайбой | 1 |
| 09A | J901270 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 4189858 | Хомут трубки | 4 |
| 12 | J271250 | Болт с шайбой | 3 |
| 12A | J901250 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J271265 | Болт с шайбой | 1 |
| 13A | J901265 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 16 | 4166235 | Самоуплотняющееся соединение | 1 |
| 17 | 4154653 | Адаптер | 1 |
| 21 | 4154652 | Адаптер | 2 |
| 24 | 4121859 | Ленточный зажим | 4 |
| 30 | 4166233 | Самоуплотняющееся соединение | 1 |
| 31 | 4166112 | Самоуплотняющееся соединение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
