Трубопроводы системы смазки (стрела) — HITACHI ZX250L-5G

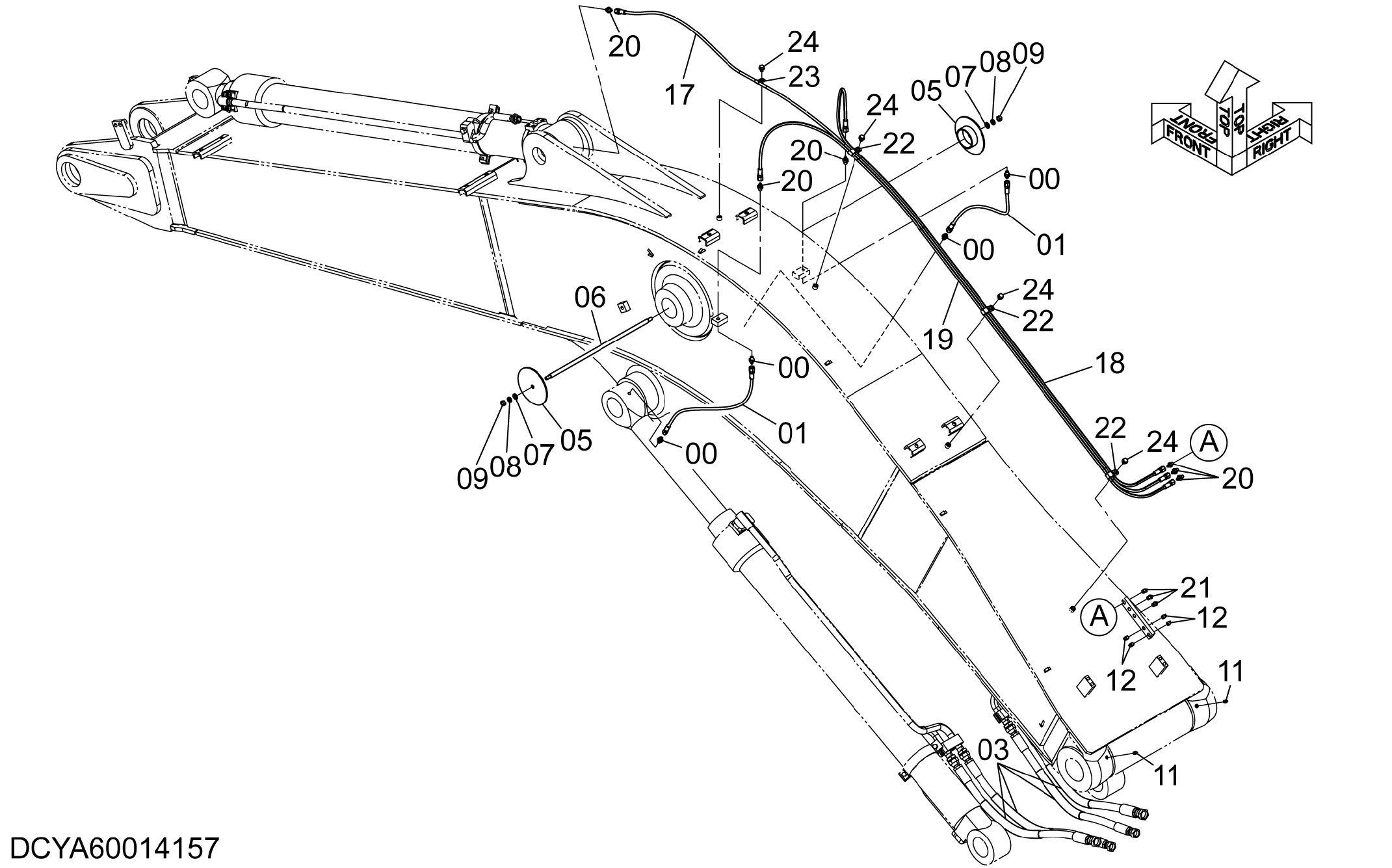

Заводская схема «Трубопроводы системы смазки (стрела)» для HITACHI ZX250L-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154651 | Адаптер | 4 |
| 01 | 4449279 | Пластиковый шланг | 2 |
| 03 | 4327294 | Трубка спирал | 4 |
| 05 | 9759106 | Пластина | 2 |
| 06 | 4476879 | Штанга | 1 |
| 07 | A590112 | Плоская шайба | 2 |
| 08 | A590912 | Пружинная шайба | 2 |
| 09 | J950012 | Гайка | 2 |
| 11 | J75481 | Пресс-маслёнка | 2 |
| 12 | 94-2022 | Пробка | 4 |
| 17 | 4473133 | Пластиковый шланг | 1 |
| 18 | 4447713 | Пластиковый шланг | 1 |
| 19 | 4723187 | Пластиковый шланг | 1 |
| 20 | 4154651 | Адаптер | 6 |
| 21 | J75482 | Пресс-маслёнка | 3 |
| 22 | 4252877 | Зажим | 3 |
| 23 | 4190261 | Зажим | 1 |
| 24 | J271016 | Болт с шайбой | 4 |
| 24A | J901016 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250L-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
