Электрический тип управление детали — HITACHI ZX250L-3

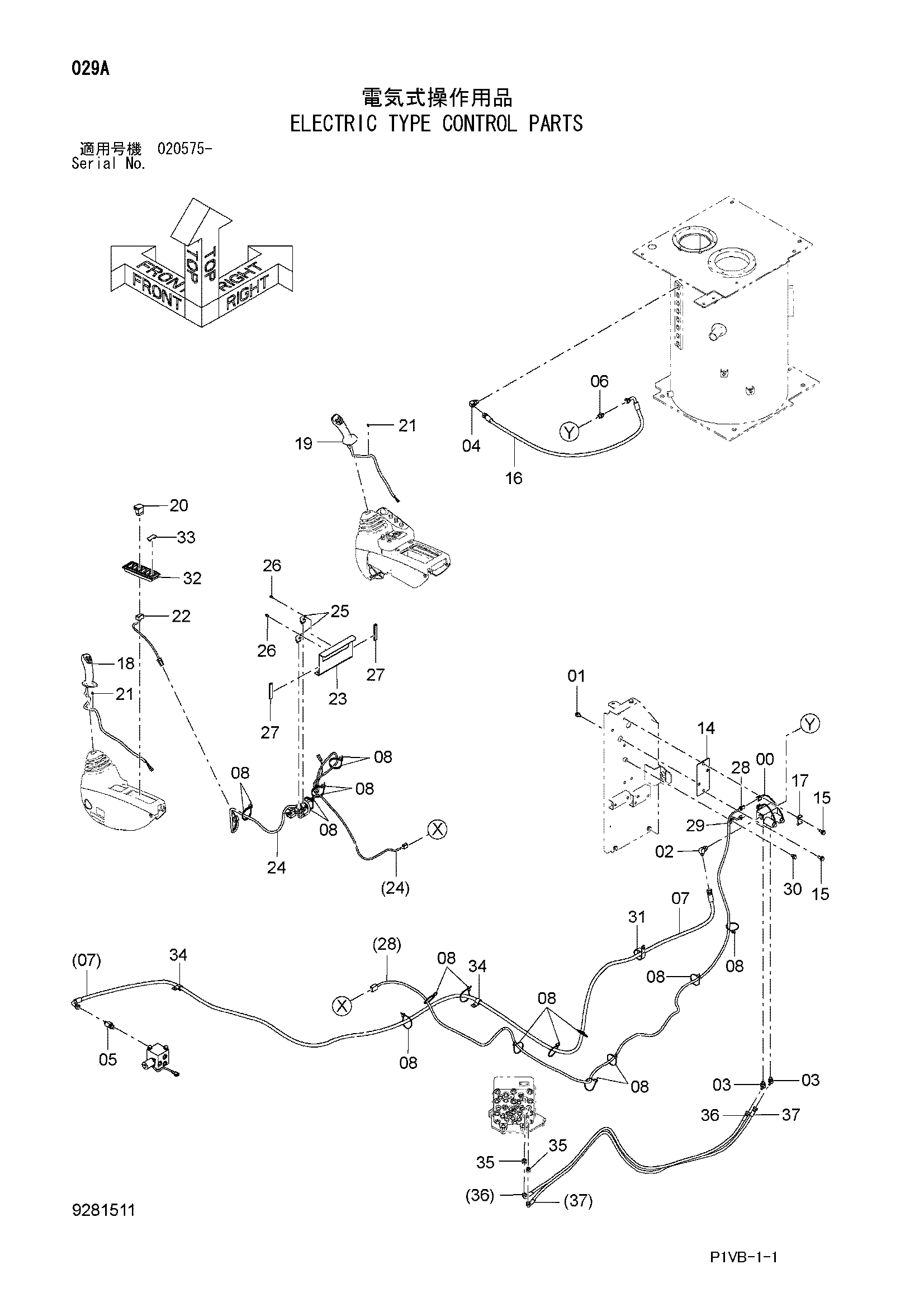

Заводская схема «Электрический тип управление детали» для HITACHI ZX250L-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4463199 | Электромагнитный клапан | 1 |
| 01 | J271020 | Болт с шайбой | 2 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | A852333 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852222 | Угловой штуцер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852333 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4246672 | Соединительный штуцер | 1 |
| 06 | A852133 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 9263429 | Шланг в сборе | 1 |
| 07A | 4614224 | Шланг | 1 |
| 07B | 4327315 | Защитный кожух | 7 |
| 08 | 4055312 | Ленточный зажим | 18 |
| 14 | 4642498 | Кронштейн | 1 |
| 15 | J271025 | Болт с шайбой | 2 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 4375564 | Шланг | 1 |
| 17 | 4602634 | Кронштейн | 1 |
| 18 | 4650093 | Рукоятка | 1 |
| 19 | 4650094 | Рукоятка | 1 |
| 20 | 4651295 | Выключатель | 1 |
| 21 | 4300351 | Ленточный зажим | 2 |
| 22 | 4651278 | Жгут проводов | 1 |
| 23 | 8101967 | Кронштейн | 1 |
| 24 | 3107512 | Жгут проводов | 1 |
| 25 | 4414207 | Реле | 2 |
| 26 | J460616 | Винт с шайбой | 2 |
| 27 | 4649377 | Резиновая прокладка | 2 |
| 28 | 4651340 | Жгут проводов | 1 |
| 29 | 4190261 | Зажим | 1 |
| 30 | J271020 | Болт с шайбой | 1 |
| 30A | J901020 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | 4190265 | Зажим | 1 |
| 32 | 2053295 | Корпус(6) | 1 |
| 33 | 4620283 | Колпачок | 5 |
| 34 | 4190273 | Зажим | 2 |
| 35 | A852132 | Адаптер | 2 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 9278179 | В сборе шланг | 1 |
| 37 | 9159115 | Шланг в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250L-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
