K кабина (5) — HITACHI ZX250K-5G

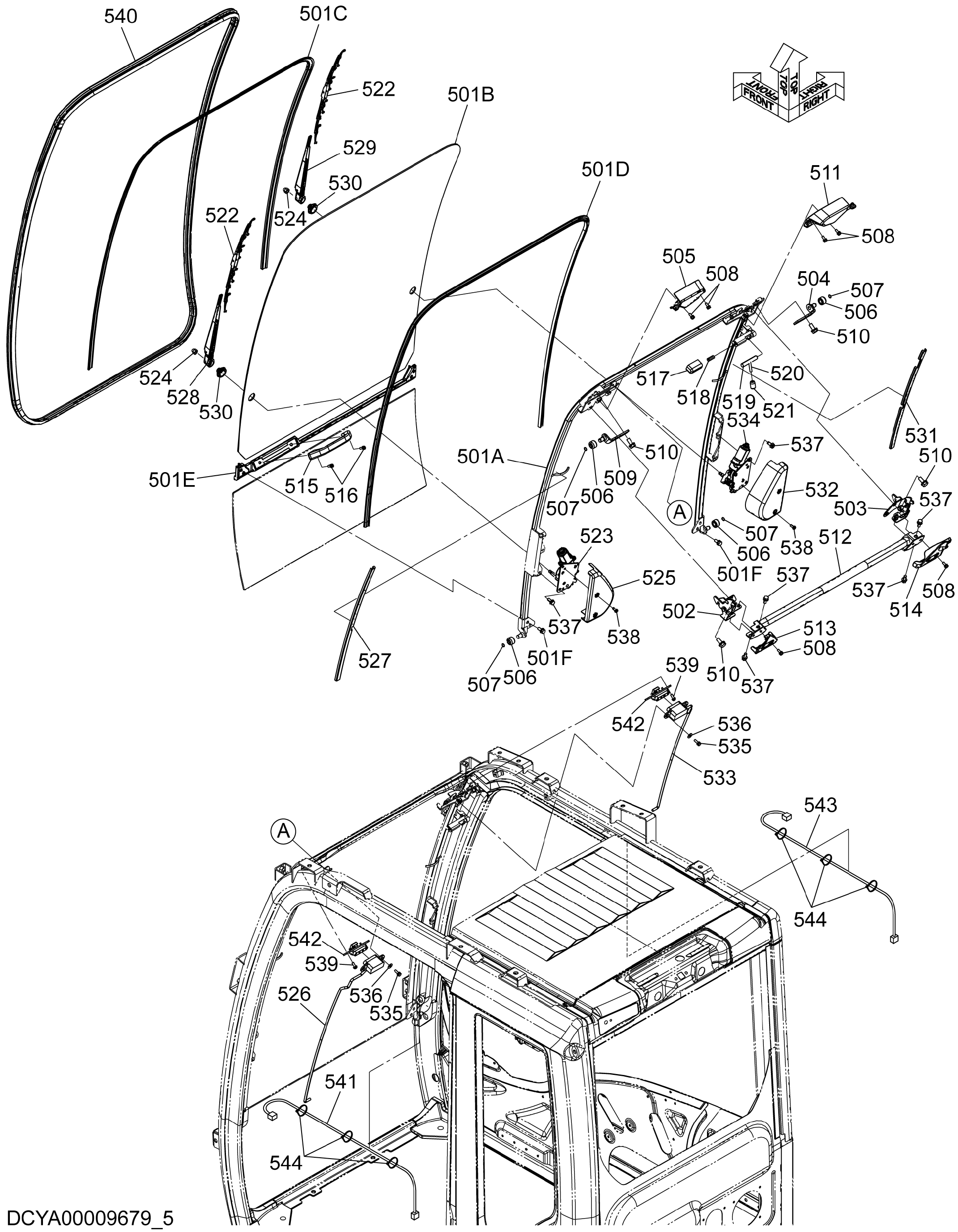

Заводская схема «K кабина (5)» для HITACHI ZX250K-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 501-539 | XB00002600 | Окно | 1 |
| 501 | XB00002601 | Рама окно | 1 |
| 501A | XB00002602 | Рама | 1 |
| 501B | YA00015841 | Стекло | 1 |
| 501C | XB00000927 | Резиновая прокладка | 1 |
| 501D | XB00000928 | Резиновая прокладка | 1 |
| 501E | XB00000929 | Резиновая прокладка | 1 |
| 501F | 4658110 | Болт с шайбой | 4 |
| 502 | XB00000930 | Замок | 1 |
| 503 | XB00000931 | Замок | 1 |
| 504 | XB00000932 | Кронштейн | 1 |
| 505 | XB00000933 | Крышка | 1 |
| 506 | 4204558 | Ролик | 4 |
| 507 | XB00000934 | Пружина | 4 |
| 508 | XB00000935 | Болт с шайбой | 8 |
| 509 | XB00000936 | Кронштейн | 1 |
| 510 | 4662250 | Болт с шайбой | 8 |
| 511 | XB00000938 | Крышка | 1 |
| 512 | XB00000939 | Рукоятка | 1 |
| 513 | XB00000940 | Крышка | 1 |
| 514 | XB00000941 | Крышка | 1 |
| 515 | 4204579 | Рукоятка | 1 |
| 516 | 4485892 | Винт с шайбой | 2 |
| 517 | 4456227 | Крышка | 1 |
| 518 | 4662251 | Пружина | 1 |
| 519 | 4662243 | Вал | 1 |
| 520 | 4662223 | Рычаг | 1 |
| 521 | 4607646 | Крышка | 1 |
| 522 | 4650572 | Щётка стеклоочистителя | 2 |
| 523 | 4709168 | Мотор стеклоочистителя | 1 |
| 524 | 4464401 | Гайка | 2 |
| 525 | 4650573 | Крышка | 1 |
| 526 | 4658091 | Выключатель | 1 |
| 527 | XB00000942 | Крышка | 1 |
| 528 | 4660775 | Рычаг стеклоочистителя | 1 |
| 529 | 4660772 | Рычаг стеклоочистителя | 1 |
| 530 | 4656158 | Колпачок | 2 |
| 531 | XB00002597 | Крышка | 1 |
| 532 | 4660777 | Крышка | 1 |
| 533 | 4658091 | Выключатель | 1 |
| 534 | YA00010378 | Мотор стеклоочистителя | 1 |
| 535 | 4658095 | Болт с шайбой | 4 |
| 536 | 4662226 | Шайба | 4 |
| 537 | 4658110 | Болт с шайбой | 8 |
| 538 | 4658109 | Винт с шайбой | 4 |
| 539 | 4658094 | Самонарезающий винт | 4 |
| 540 | 4659659 | Резиновая прокладка | 1 |
| 541 | XB00000943 | Жгут проводов | 1 |
| 542 | 4658090 | Выключатель | 2 |
| 543 | 4672897 | Жгут проводов | 1 |
| 544 | 4377820 | Хомут | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
