Бортовой редуктор — HITACHI ZX250K-5G

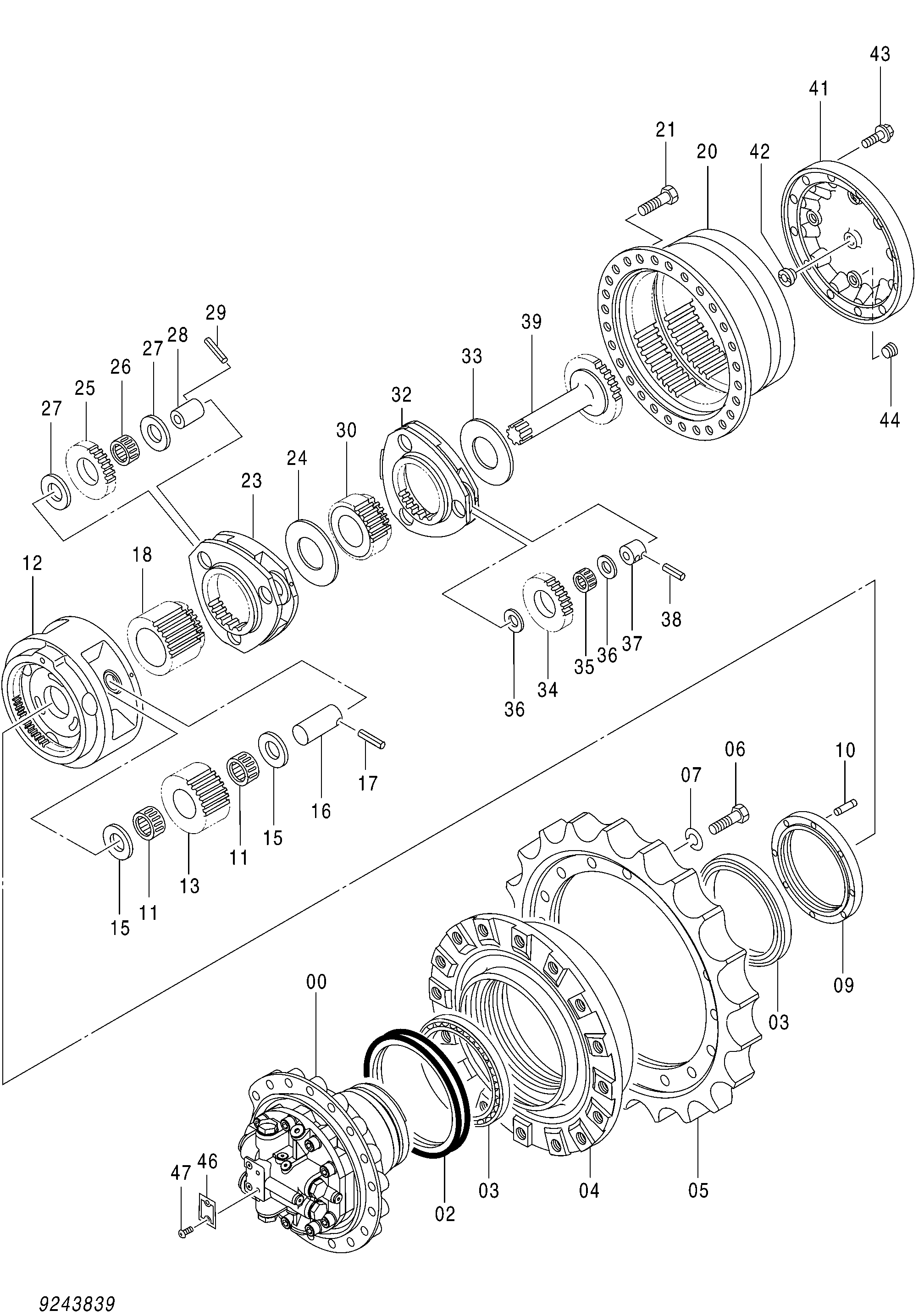

Заводская схема «Бортовой редуктор» для HITACHI ZX250K-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9243839 замена: 9256989 | Бортовой редуктор | 1 | |
| 9256989 | Бортовой редуктор | 1 | |
| 00 | 9242907 замена: 9257553 | Гидромотор | 1 |
| 00 | 9257553 | Гидромотор | 1 |
| 02 | 4634693 | Комплект уплотнений | 1 |
| 03 | 4246793 | Роликовый подшипник | 2 |
| 04 | 1032488 | Барабан | 1 |
| 05 | 1032489 | Звёздочка | 1 |
| 06 | J932055 | Болт | 20 |
| 07 | A590920 | Пружинная шайба | 20 |
| 09 | 3086531 | Гайка | 1 |
| 10 | 4436242 | Установочный штифт | 1 |
| 11 | 4445531 | Игольчатый подшипник | 6 |
| 12 | 1032487 | Водило | 1 |
| 13 | 3103053 | Планетарная шестерня | 3 |
| 15 | 4624830 | Упорная пластина | 6 |
| 16 | 4139975 | Палец | 3 |
| 17 | 4116309 | Пружинный штифт | 3 |
| 18 | 3103054 | Солнечная шестерня | 1 |
| 20 | 1032490 | Коронная шестерня | 1 |
| 21 | J931640 | Болт | 28 |
| 23 | 1032486 | Водило | 1 |
| 24 | 4183819 | Проставка | 1 |
| 25 | 3103052 | Планетарная шестерня | 3 |
| 26 | 4445529 | Игольчатый подшипник | 3 |
| 27 | 4210851 | Упорная пластина | 6 |
| 28 | 4309995 | Палец | 3 |
| 29 | 4246358 | Пружинный штифт | 3 |
| 30 | 3082149 | Солнечная шестерня | 1 |
| 32 | 1032485 | Водило | 1 |
| 33 | 4401293 | Проставка | 1 |
| 34 | 3103051 | Планетарная шестерня | 3 |
| 35 | 4406589 | Игольчатый подшипник | 3 |
| 36 | 4148080 | Упорная пластина | 6 |
| 37 | YB00000839 | Палец | 3 |
| 38 | 4173093 | Пружинный штифт | 3 |
| 39 | 2049585 | Вал проп. | 1 |
| 41 | 2051690 | Крышка | 1 |
| 42 | 4478346 | Стопорный палец | 1 |
| 43 | 4699148 | Болт с шайбой | 12 |
| 44 | 4245797 | Пробка | 3 |
| 47 | M492564 | Приводной винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
