Пилотные гидролинии (D-1) — HITACHI ZX250K-3G

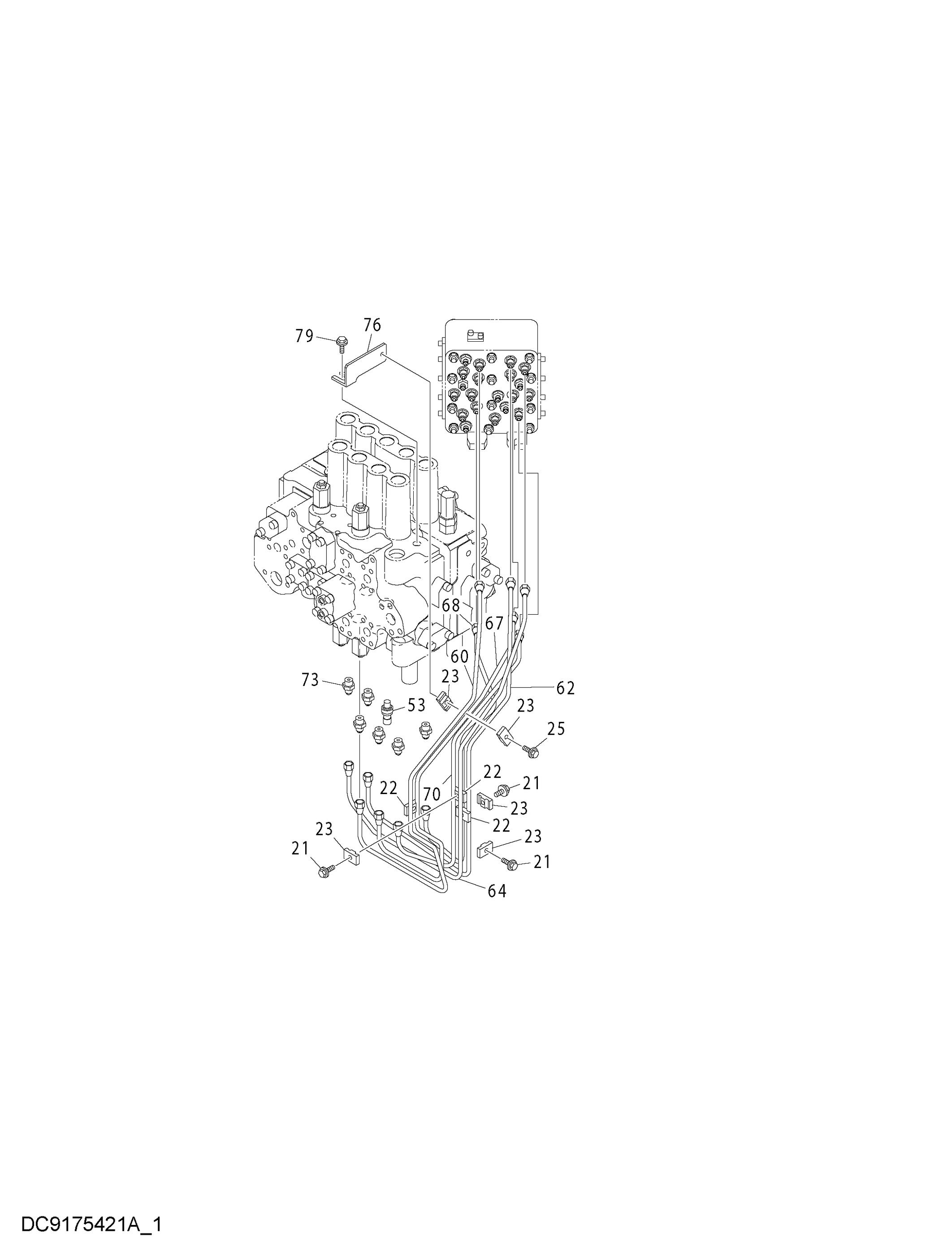

Заводская схема «Пилотные гидролинии (D-1)» для HITACHI ZX250K-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21 | J260825 | Болт с шайбой | 3 |
| 21A | J900825 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 22 | 9735305 | Хомут | 3 |
| 23 | 9735306 | Хомут | 5 |
| 25 | J260835 | Болт с шайбой | 1 |
| 25A | J900835 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 53 | 4436535 | Датчик давления | 1 |
| 60 | 3091680 | Трубка | 1 |
| 62 | 3091681 | Трубка | 1 |
| 64 | 3091682 | Трубка | 1 |
| 67 | 3091683 | Трубка | 1 |
| 68 | 3091684 | Трубка | 1 |
| 70 | 3091685 | Трубка | 1 |
| 73 | 4255305 | Штуцер трубки | 6 |
| 73A | 4509180 | Уплотнительное кольцо | 1 |
| 76 | 8089876 | Кронштейн | 1 |
| 79 | J271020 | Болт с шайбой | 1 |
| 79A | J901020 | Болт | 1 |
| 79B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
