Каталог запчастей HITACHI
Трансмиссия (поворот) — HITACHI ZX250K-3G

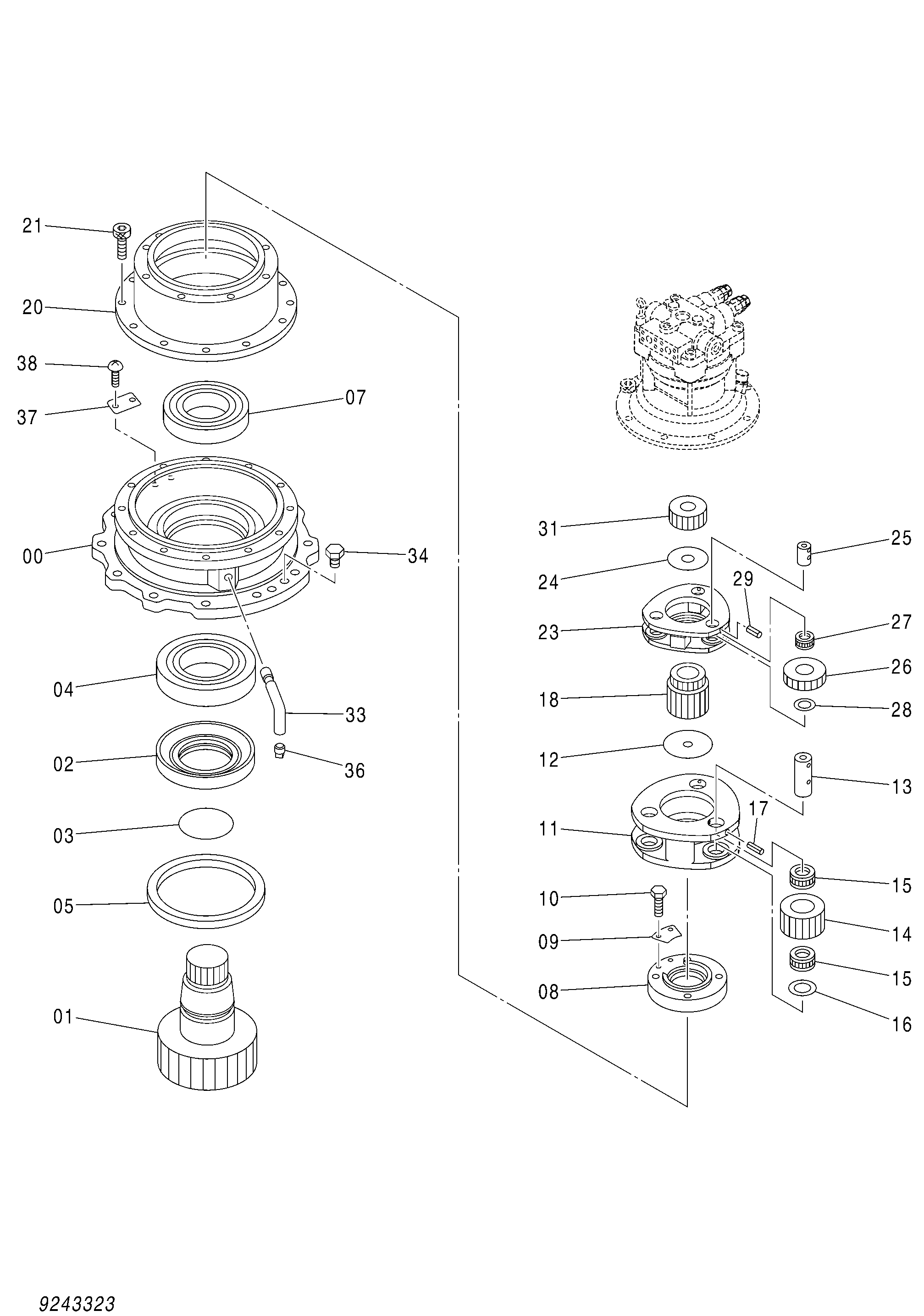

Заводская схема «Трансмиссия (поворот)» для HITACHI ZX250K-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9243323 замена: 9258608 | Трансмиссия (поворот) | 1 | |
| 9258608 | Трансмиссия (поворот) | 1 | |
| 00 | 1033257 | Корпус | 1 |
| 01 | 2051711 | Вал проп. | 1 |
| 02 | 3085038 | Втулка | 1 |
| 03 | A811130 | Уплотнительное кольцо | 1 |
| 04 | 4417903 | Роликовый подшипник | 1 |
| 05 | 4417906 | Масляное уплотнение | 1 |
| 07 | 4417904 | Роликовый подшипник | 1 |
| 08 | 3103179 | Гайка | 1 |
| 09 | 4474191 | Стопорная пластина | 1 |
| 10 | J901016 | Болт | 2 |
| 11 | 1032202 | Водило | 1 |
| 12 | 4194454 | Упорная пластина | 1 |
| 13 | 4488904 | Палец | 3 |
| 14 | 3101724 | Планетарная шестерня | 3 |
| 15 | 4438593 замена: 4713896 | Игольчатый подшипник | 6 |
| 15 | 4713899 | Игольчатый подшипник | 6 |
| 16 | 4336929 | Упорная пластина | 3 |
| 17 | 4027427 | Пружинный штифт | 3 |
| 18 | 3084656 | Солнечная шестерня | 1 |
| 20 | 1032203 | Коронная шестерня | 1 |
| 21 | M341840 | Болт с внутренним шестигранником | 12 |
| 23 | 1026812 | Водило | 1 |
| 24 | 4187590 | Упорная пластина | 1 |
| 25 | 4341941 | Палец | 3 |
| 26 | 3084652 | Планетарная шестерня | 3 |
| 27 | 4354748 | Игольчатый подшипник | 3 |
| 28 | 4347635 | Упорная пластина | 3 |
| 29 | 4144018 | Пружинный штифт | 3 |
| 31 | 3084649 | Солнечная шестерня | 1 |
| 33 | 3088126 | Трубка | 1 |
| 34 | 4445354 | Пробка | 2 |
| 36 | 94-2012 | Пробка | 1 |
| 38 | M492564 | Приводной винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
