Дренажные трубопроводы — HITACHI ZX250K-3F

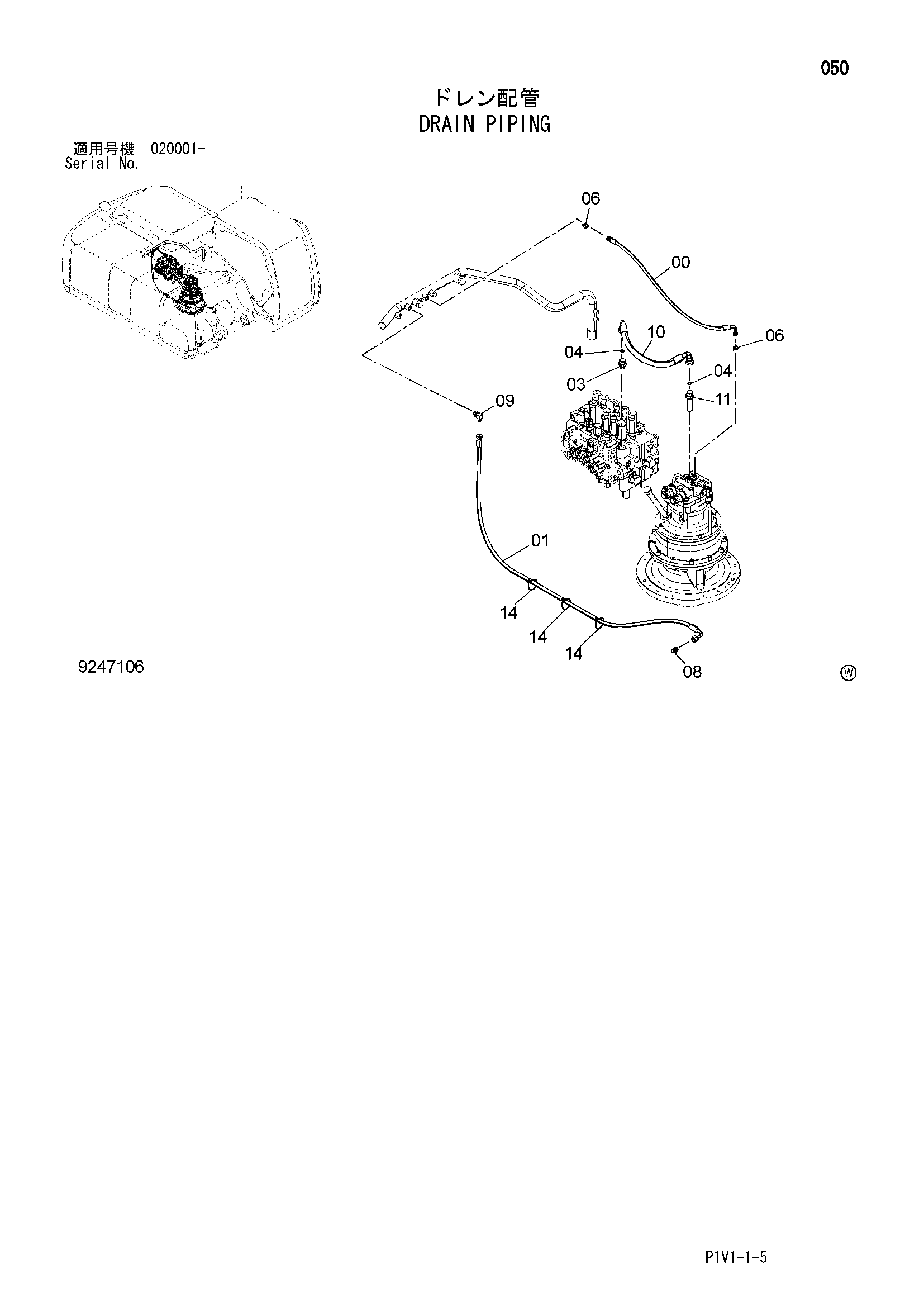

Заводская схема «Дренажные трубопроводы» для HITACHI ZX250K-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4452732 | Шланг | 1 |
| 01 | 4642975 | Шланг | 1 |
| 03 | A853166 | Адаптер | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4187308 | Уплотнительное кольцо | 2 |
| 06 | A852133 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852134 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852334 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4656682 | Шланг | 1 |
| 11 | 4189539 | Адаптер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
