Пилотные гидролинии (D-2) — HITACHI ZX250K-3F

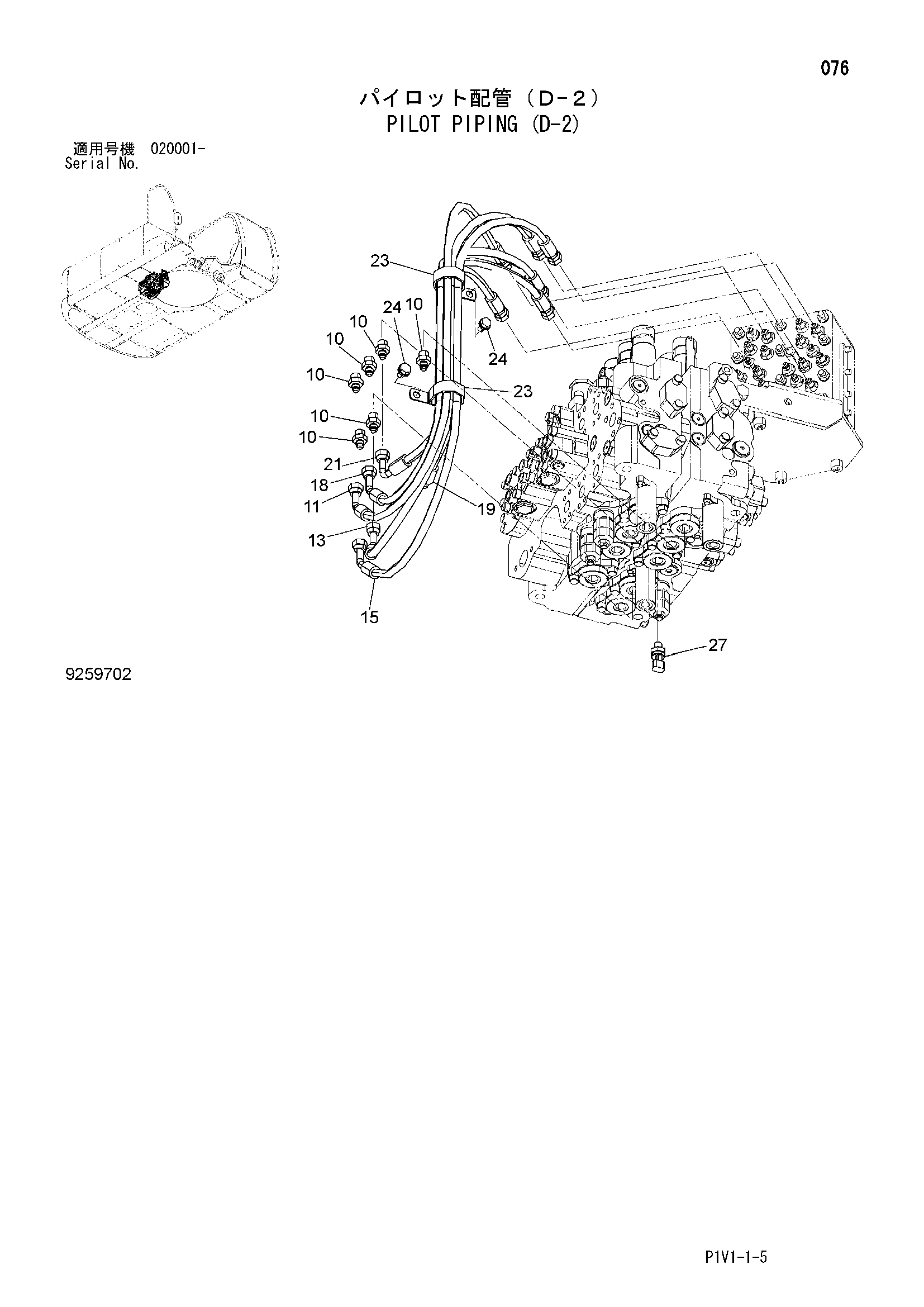

Заводская схема «Пилотные гидролинии (D-2)» для HITACHI ZX250K-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | A852133 | Адаптер | 6 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4630934 | Шланг | 1 |
| 13 | 4630933 | Шланг | 1 |
| 15 | 4630932 | Шланг | 1 |
| 18 | 4630935 | Шланг | 1 |
| 19 | 4630936 | Шланг | 1 |
| 21 | 4630937 | Шланг | 1 |
| 23 | 4190265 | Зажим | 2 |
| 24 | J271020 | Болт с шайбой | 2 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 27 | 4436535 | Датчик давления | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
