Пилотные гидролинии (PTO) — HITACHI ZX250K-3

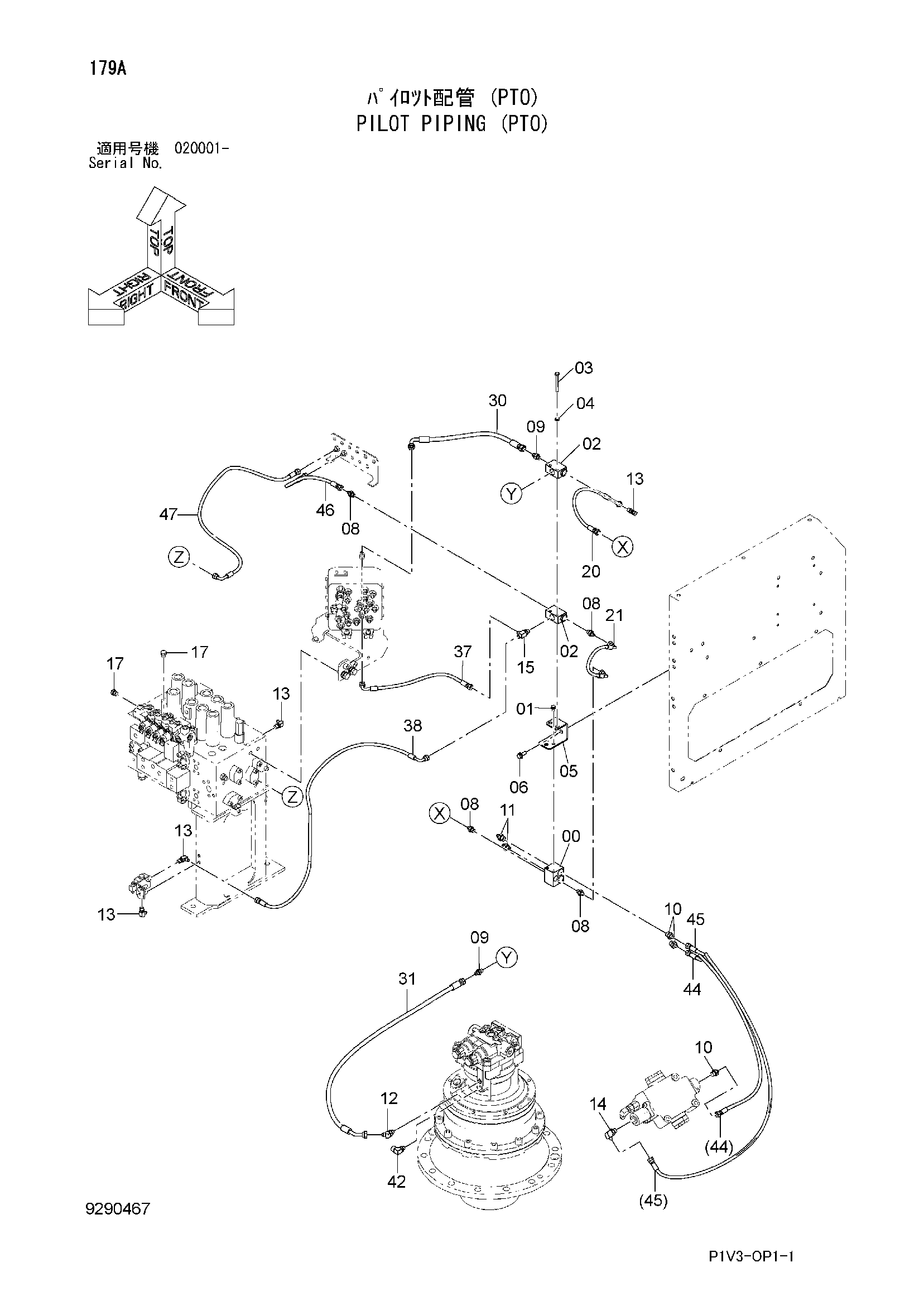

Заводская схема «Пилотные гидролинии (PTO)» для HITACHI ZX250K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J260816 | Болт с шайбой | 2 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4203447 | Челночный клапан | 2 |
| 03 | J900880 | Болт | 2 |
| 04 | A590108 | Плоская шайба | 2 |
| 05 | 8102803 | Кронштейн | 1 |
| 06 | J271030 | Болт с шайбой | 2 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | A852122 | Адаптер | 4 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852123 | Адаптер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852132 | Адаптер | 3 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852133 | Адаптер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852223 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852322 | Угловой штуцер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852332 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852422 | Тройник | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4351281 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A885002 | Пробка | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4442219 | Шланг | 1 |
| 21 | 4650567 | Шланг | 1 |
| 30 | 4467088 | Шланг | 1 |
| 31 | 9265952 | Шланг в сборе | 1 |
| 31A | 4466511 | Шланг | 1 |
| 31B | 4327293 | Защитный кожух | 2 |
| 37 | 4666881 | Шланг | 1 |
| 38 | 4209749 | Шланг | 1 |
| 42 | 4376846 | Угловой штуцер | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 9290681 | Шланг в сборе | 1 |
| 44A | 4608135 | Шланг | 1 |
| 44B | 4327315 | Защитный кожух | 2 |
| 45 | 9292834 | Шланг в сборе | 1 |
| 45A | 4666440 | Шланг | 1 |
| 45B | 4327315 | Защитный кожух | 3 |
| 46 | 4486003 | Шланг | 1 |
| 47 | 4437899 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
