Шланг руптуер клапан трубопроводы (основной) — HITACHI ZX250K-3

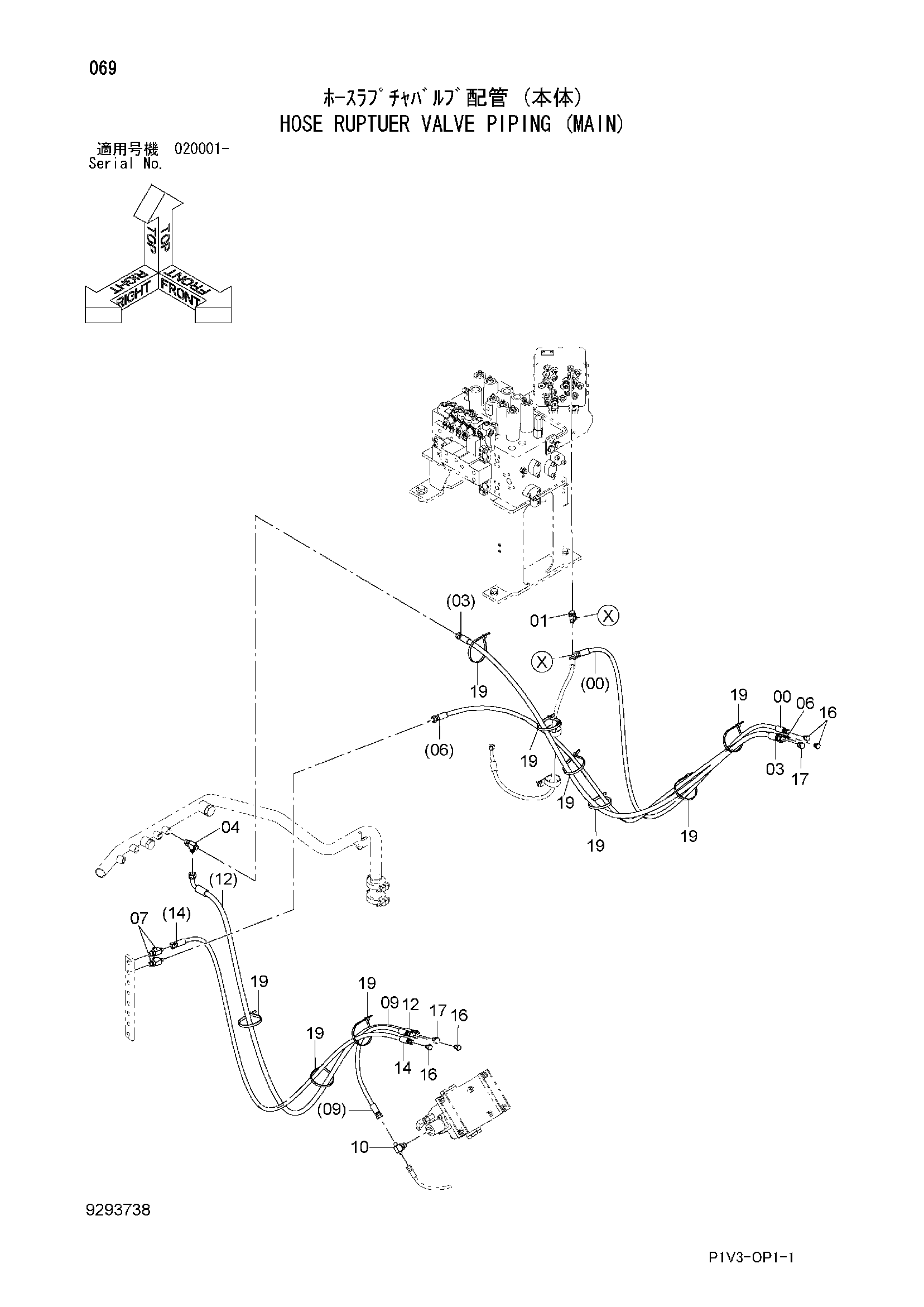

Заводская схема «Шланг руптуер клапан трубопроводы (основной)» для HITACHI ZX250K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9294884 | Шланг в сборе | 1 |
| 00A | 4649637 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 6 |
| 01 | 4246672 | Соединительный штуцер | 1 |
| 03 | 9284363 | Шланг в сборе | 1 |
| 03A | 4305139 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 6 |
| 04 | A852434 | Тройник | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 9294885 | Шланг в сборе | 1 |
| 06A | 4688301 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 6 |
| 07 | A852433 | Тройник | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 9294887 | Шланг в сборе | 1 |
| 09A | 4671531 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 2 |
| 10 | 4249344 | Тройник | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 9294888 | Шланг в сборе | 1 |
| 12A | 4313441 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 7 |
| 14 | 9294886 | Шланг в сборе | 1 |
| 14A | 4688302 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 8 |
| 16 | 4222076 | Пробка | 4 |
| 17 | 4225492 | Пробка | 2 |
| 19 | 4121859 | Ленточный зажим | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
