Поворот трубопроводы (3.9m рукоять)(экскаватор)[EU] — HITACHI ZX250K-3

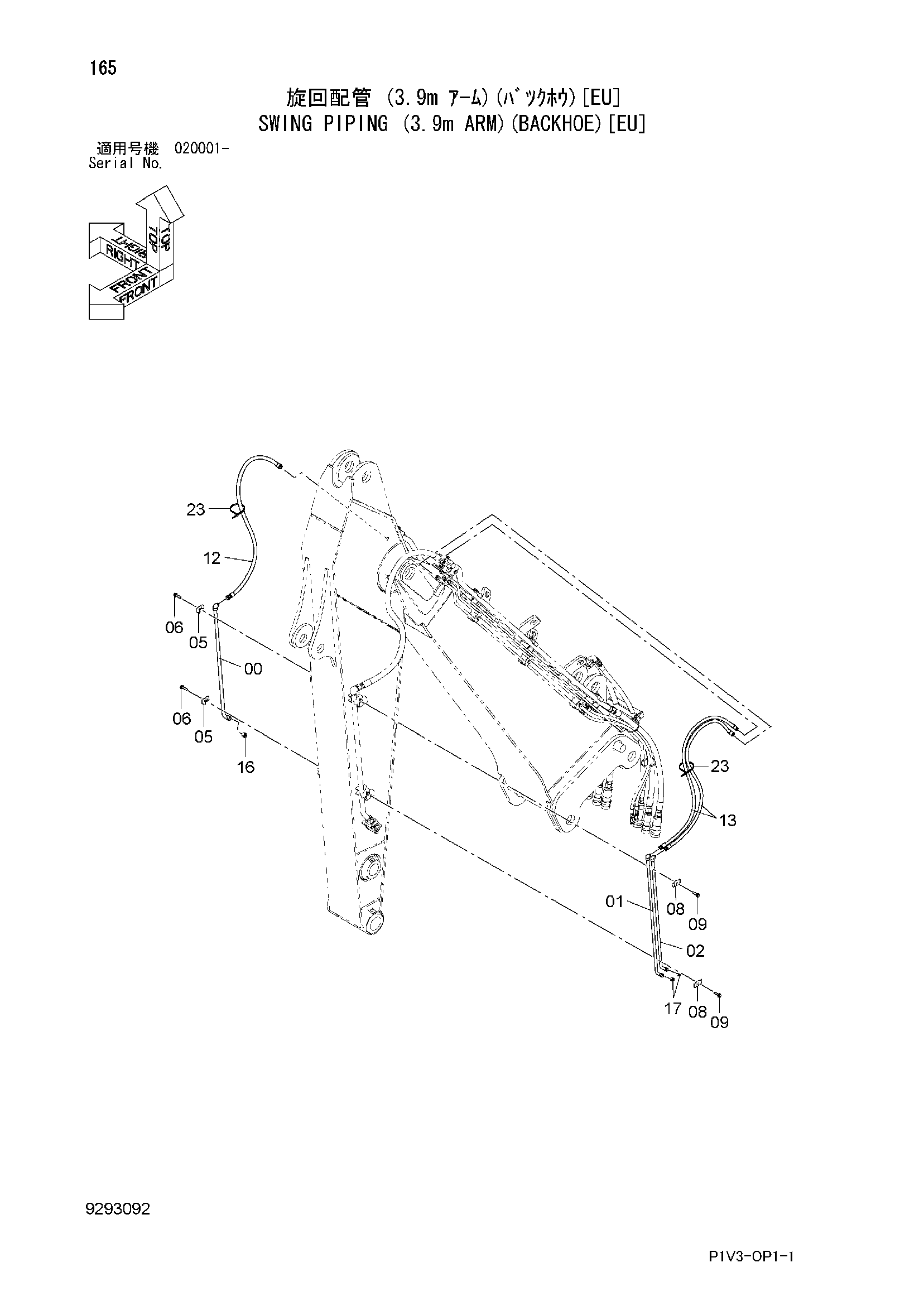

Заводская схема «Поворот трубопроводы (3.9m рукоять)(экскаватор)[EU]» для HITACHI ZX250K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Поворот трубопроводы (3.9m рукоять)(экскаватор)[EU] HITACHI ZX250K-3](/catalog-drawings/15/15fcfbb8-22c5-4919-b918-ae276110d767.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8114357 | Трубка | 1 |
| 01 | 8092115 | Трубка | 1 |
| 02 | 8092116 | Трубка | 1 |
| 05 | 4190125 | Хомут трубки | 2 |
| 06 | J271255 | Болт с шайбой | 2 |
| 06A | J901255 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 4189858 | Хомут трубки | 2 |
| 09 | J271250 | Болт с шайбой | 2 |
| 09A | J901250 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 12 | 4687548 | Шланг | 1 |
| 13 | 4462707 | Шланг | 2 |
| 16 | A885004 | Пробка | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | A885003 | Пробка | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
