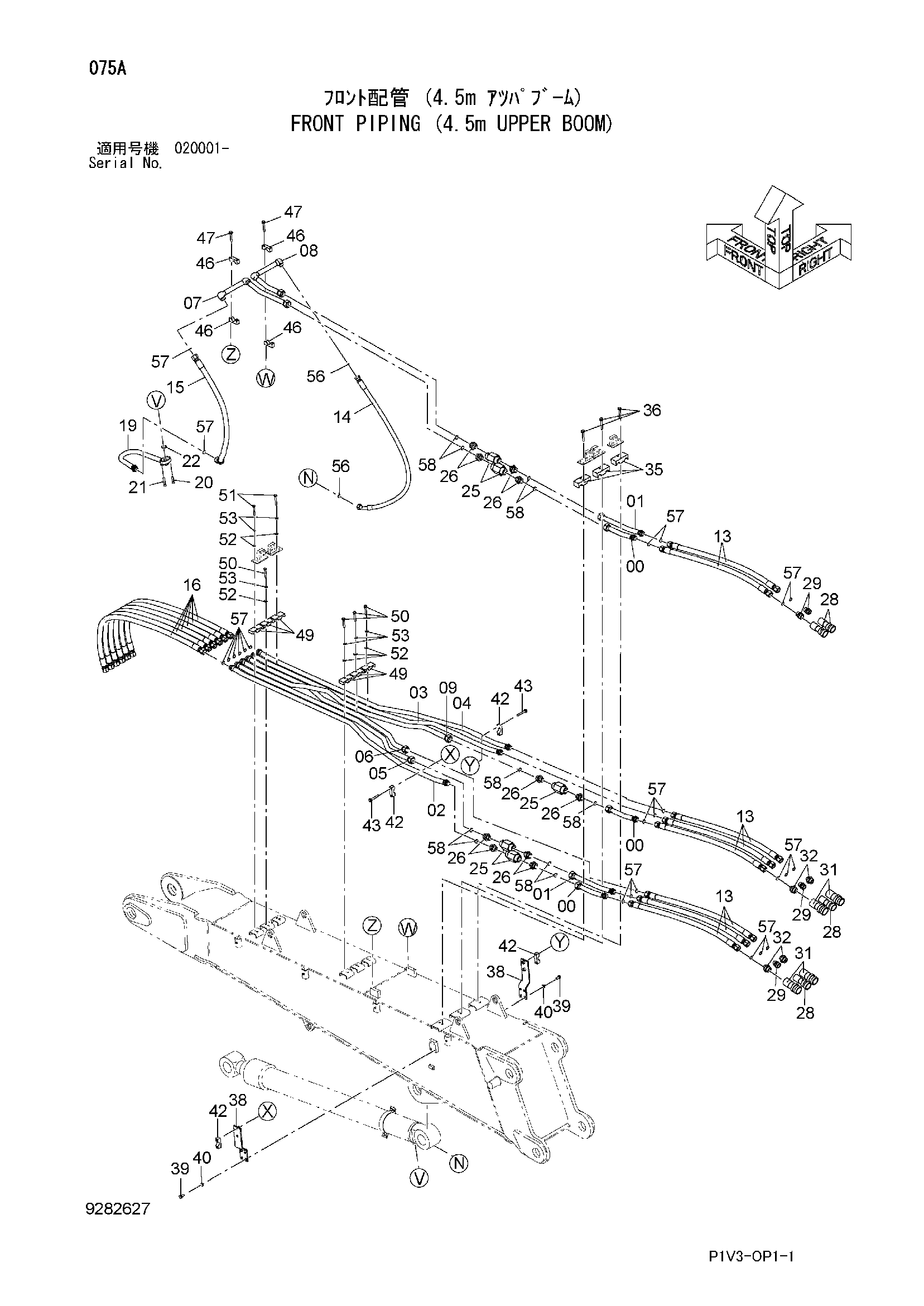

Гидролинии рабочего оборудования (4.5m верхний стрела) — HITACHI ZX250K-3

Заводская схема «Гидролинии рабочего оборудования (4.5m верхний стрела)» для HITACHI ZX250K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9768606	Трубка	3
01	9768607	Трубка	2
02	8111111	Трубка	1
03	8111112	Трубка	1
04	8111113	Трубка	1
05	8111114	Трубка	1
06	8111115	Трубка	1
07	8111116	Трубка	1
08	8111117	Трубка	1
09	8111118	Трубка	1
13	4250898	Шланг	8
14	4676631	Шланг	1
15	4477206	Шланг	1
16	4640645	Шланг	6
19	9768605	Трубка	1
20	M341245	Болт с внутренним шестигранником	2
21	M341260	Болт с внутренним шестигранником	2
22	A811035	Уплотнительное кольцо	1
25	9075046	Клапан замедленного возврата	5
26	4207425	Адаптер	10
26A	4506429	Уплотнительное кольцо	1
28	4665538	Самоуплотняющееся соединение	4
29	4189535	Адаптер	4
29A	4506429	Уплотнительное кольцо	1
31	4665540	Самоуплотняющееся соединение	4
32	4249285	Адаптер	4
32A	970860	Уплотнительное кольцо	1
35	4487201	Хомут трубки	3
36	J271290	Болт с шайбой	6
36A	J901290	Болт	1
36B	J222012	Шайба	1
38	9769662	Кронштейн	2
39	J901430	Болт	8
40	A590914	Пружинная шайба	8
42	4334363	Хомут трубки	4
43	J271290	Болт с шайбой	4
43A	J901290	Болт	1
43B	J222012	Шайба	1
46	4334363	Хомут трубки	4
47	J271285	Болт с шайбой	4
47A	J901285	Болт	1
47B	J222012	Шайба	1
49	4612395	Хомут трубки	6
50	J901275	Болт	8
51	J901280	Болт	4
52	A590112	Плоская шайба	12
53	A590912	Пружинная шайба	12
56	4187308	Уплотнительное кольцо	2
57	4187328	Уплотнительное кольцо	24
58	4187329	Уплотнительное кольцо	10

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
