Гидролинии рабочего оборудования (стрела) — HITACHI ZX250K-3

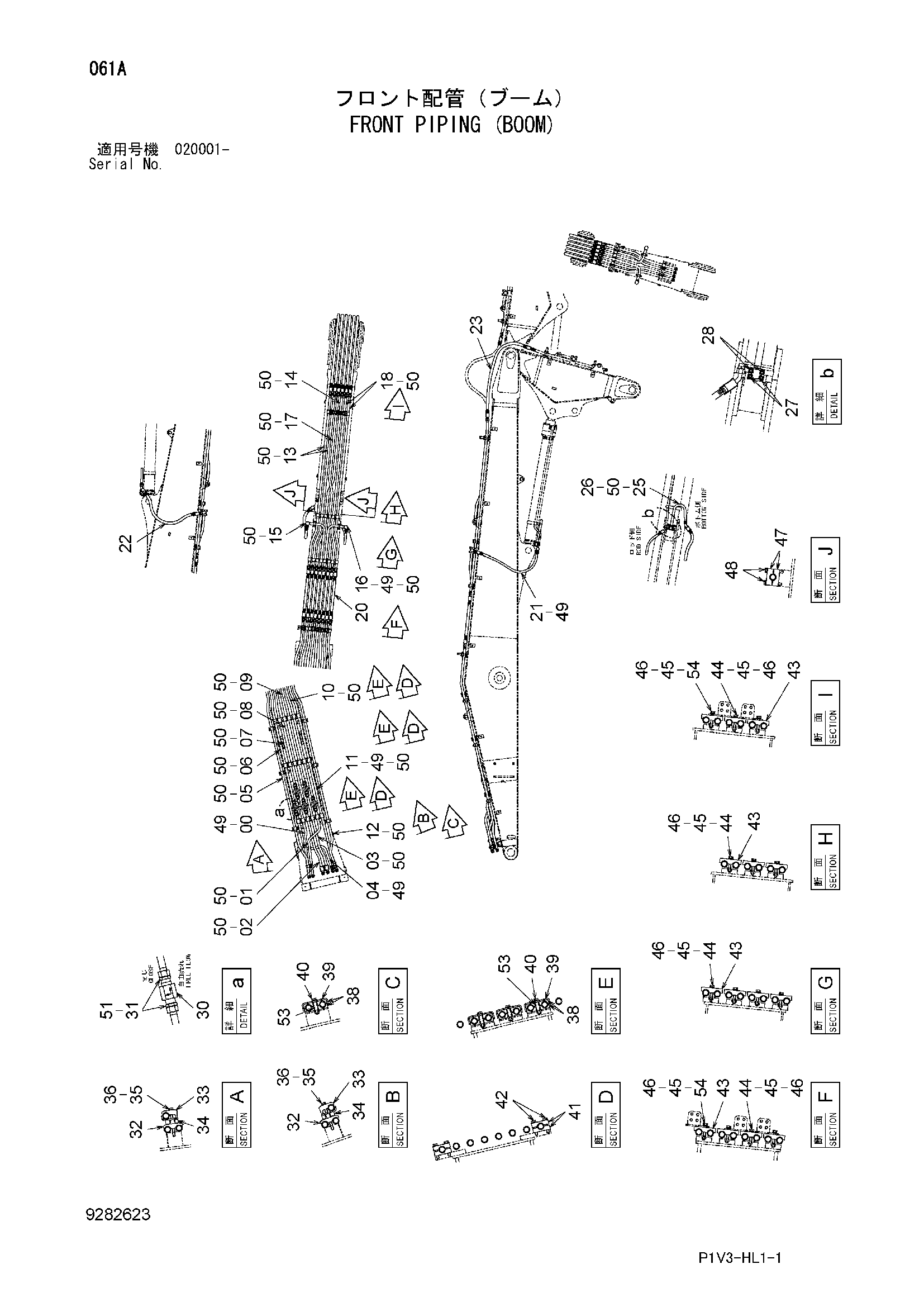

Заводская схема «Гидролинии рабочего оборудования (стрела)» для HITACHI ZX250K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8111084 | Трубка | 1 |
| 01 | 8111085 | Трубка | 1 |
| 02 | 8111086 | Трубка | 1 |
| 03 | 8111087 | Трубка | 1 |
| 04 | 8111088 | Трубка | 1 |
| 05 | 8111089 | Трубка | 1 |
| 06 | 8111090 | Трубка | 1 |
| 07 | 8111091 | Трубка | 1 |
| 08 | 8111092 | Трубка | 1 |
| 09 | 8111093 | Трубка | 1 |
| 10 | 8111094 | Трубка | 1 |
| 11 | 8111095 | Трубка | 1 |
| 12 | 8111096 | Трубка | 1 |
| 13 | 8111097 | Трубка | 2 |
| 14 | 8111098 | Трубка | 1 |
| 15 | 8111099 | Трубка | 1 |
| 16 | 8111100 | Трубка | 1 |
| 17 | 8111101 | Трубка | 1 |
| 18 | 8111102 | Трубка | 2 |
| 20 | 4286812 | Шланг | 8 |
| 21 | 4465487 | Шланг | 1 |
| 22 | 4676583 | Шланг | 1 |
| 23 | 4640645 | Шланг | 6 |
| 25 | 9768605 | Трубка | 1 |
| 26 | A811035 | Уплотнительное кольцо | 1 |
| 27 | M341260 | Болт с внутренним шестигранником | 2 |
| 28 | M341245 | Болт с внутренним шестигранником | 2 |
| 30 | 9075046 | Клапан словретур | 5 |
| 31 | 4207425 | Адаптер | 10 |
| 31A | 4506429 | Уплотнительное кольцо | 1 |
| 32 | 4189860 | Хомут трубки | 2 |
| 33 | 4190127 | Хомут трубки | 2 |
| 34 | 9764772 | Кронштейн | 2 |
| 35 | J901208 | Болт | 2 |
| 36 | A590112 | Плоская шайба | 2 |
| 38 | 4676064 | Хомут | 20 |
| 39 | 4676065 | Хомут трубки | 10 |
| 40 | J271275 | Болт с шайбой | 20 |
| 40A | J901275 | Болт | 1 |
| 40B | J222012 | Шайба | 1 |
| 41 | 4676066 | Хомут трубки | 12 |
| 42 | J271270 | Болт с шайбой | 12 |
| 42A | J901270 | Болт | 1 |
| 42B | J222012 | Шайба | 1 |
| 43 | 4612395 | Хомут трубки | 14 |
| 44 | J901275 | Болт | 18 |
| 45 | A590112 | Плоская шайба | 28 |
| 46 | A590912 | Пружинная шайба | 28 |
| 47 | 4334363 | Хомут трубки | 4 |
| 48 | J271285 | Болт с шайбой | 4 |
| 48A | J901285 | Болт | 1 |
| 48B | J222012 | Шайба | 1 |
| 49 | 4187308 | Уплотнительное кольцо | 5 |
| 50 | 4187328 | Уплотнительное кольцо | 29 |
| 51 | 4187329 | Уплотнительное кольцо | 10 |
| 53 | 4678865 | Проставка | 20 |
| 54 | J901280 | Болт | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
