Стрела — HITACHI ZX250K-3

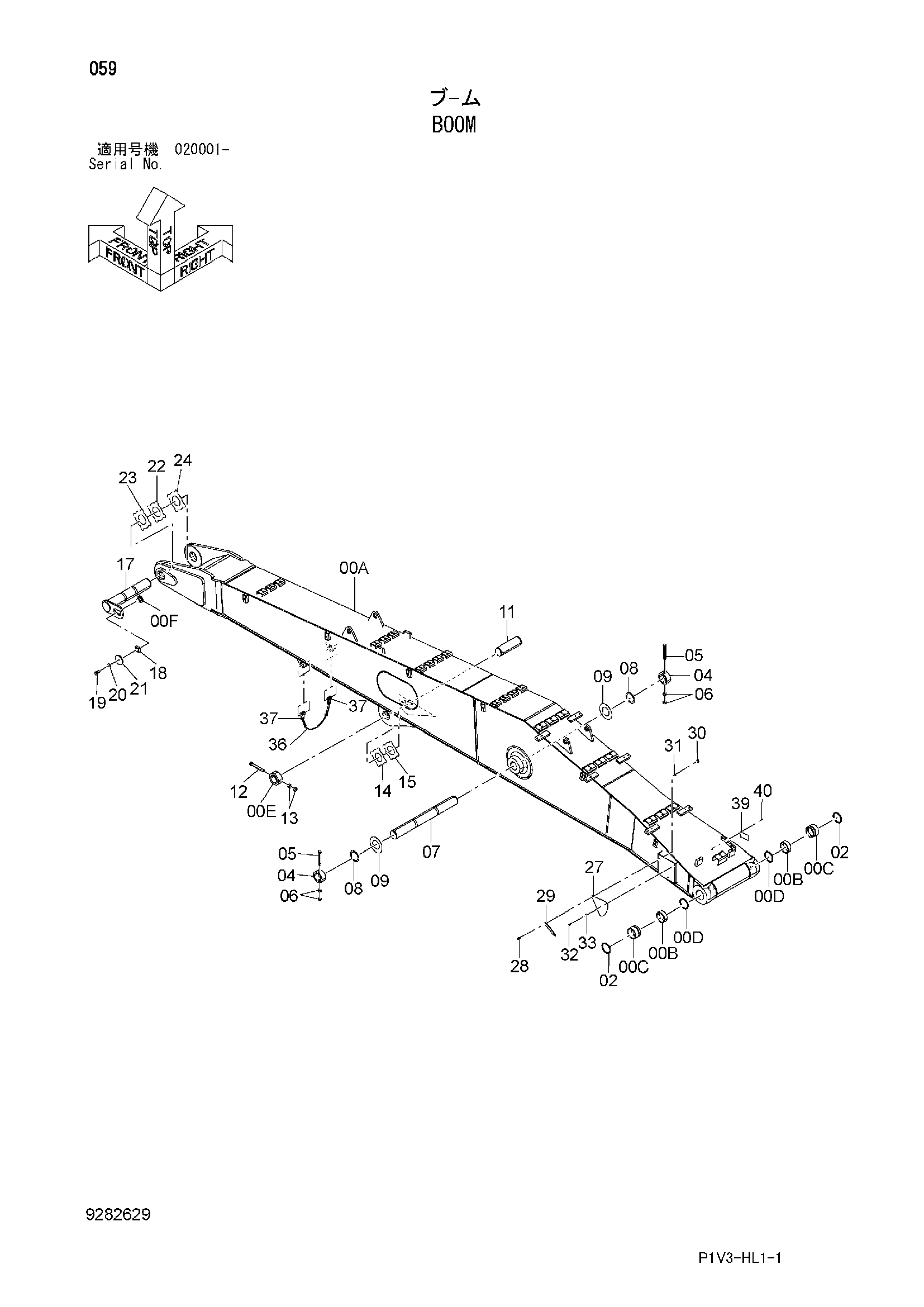

Заводская схема «Стрела» для HITACHI ZX250K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7053638 | Стрела | 1 |
| 00A | 6025831 | Стрела | 1 |
| 00B | 4364501 | Втулка | 2 |
| 00C | 4443885 | Втулка | 2 |
| 00D | 4074008 | Пылезащитное уплотнение | 2 |
| 00E | 4434956 | Ограничитель | 1 |
| 00F | 4426117 | Ограничитель | 1 |
| 02 | 4074008 | Пылезащитное уплотнение | 2 |
| 04 | 4067720 | Ограничитель | 2 |
| 05 | 4435126 | Стопорный палец | 2 |
| 06 | J950020 | Гайка | 4 |
| 07 | 3038444 | Палец | 1 |
| 08 | 4444755 | Упорная пластина 1.0mm | 2 |
| 09 | 4476062 | Упорная пластина 1.0mm | 2 |
| 11 | 3088751 | Палец | 1 |
| 12 | 4435128 | Стопорный палец | 1 |
| 13 | J950022 | Гайка | 2 |
| 14 | 4444285 | Упорная пластина 2.0mm | 1 |
| 15 | 4444284 | Упорная пластина 1.0mm | 1 |
| 17 | 8080781 | Палец | 1 |
| 18 | 4424425 | Блок | 1 |
| 19 | J921840 | Болт | 1 |
| 20 | J222018 | Шайба | 1 |
| 21 | 4640621 | Пластина | 1 |
| 22 | 4445638 | Упорная пластина 1.0mm | 1 |
| 23 | 4445639 | Упорная пластина 2.0mm | 1 |
| 24 | 4460372 | Упорная пластина 1.5mm | 1 |
| 27 | 2048452 | Информационная табличка | 1 |
| 28 | 4465097 | Болт | 1 |
| 29 | 4465098 | Поинтер | 1 |
| 30 | M500807 | Гайка | 1 |
| 31 | A590908 | Пружинная шайба | 1 |
| 32 | J260820 | Болт с шайбой | 2 |
| 32A | J900820 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 33 | A590112 | Плоская шайба | 2 |
| 36 | 4464885 | Канат провод | 1 |
| 37 | 4048480 | Серьга | 2 |
| 40 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
