Поворот трубопроводы (рукоять)(верхний) — HITACHI ZX250K-3

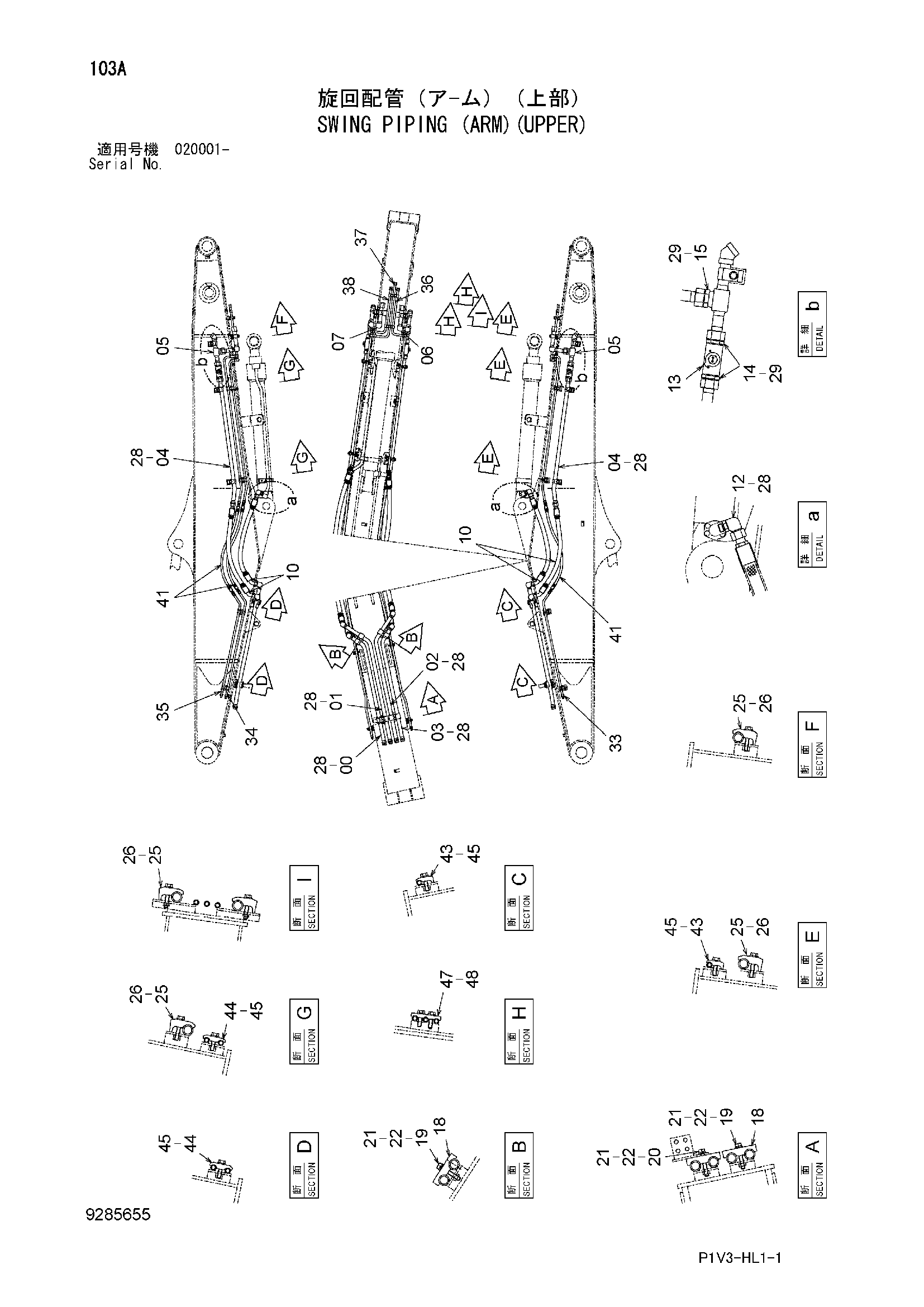

Заводская схема «Поворот трубопроводы (рукоять)(верхний)» для HITACHI ZX250K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8111081 | Трубка | 1 |
| 01 | 8111082 | Трубка | 1 |
| 02 | 8111083 | Трубка | 1 |
| 03 | 8111080 | Трубка | 1 |
| 04 | 9768881 | Трубка | 2 |
| 05 | 9738455 | Трубка | 2 |
| 06 | 8111918 | Трубка | 1 |
| 07 | 8111919 | Трубка | 1 |
| 10 | 4660631 | Шланг | 4 |
| 12 | 4205391 | Угловой штуцер | 2 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4432055 | Запорный клапан | 2 |
| 14 | 4205196 | Адаптер | 4 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 4207425 | Адаптер | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 4612395 | Хомут трубки | 4 |
| 19 | J901275 | Болт | 6 |
| 20 | J901280 | Болт | 2 |
| 21 | A590112 | Плоская шайба | 8 |
| 22 | A590912 | Пружинная шайба | 8 |
| 25 | 4190127 | Хомут трубки | 8 |
| 26 | J271270 | Болт с шайбой | 8 |
| 26A | J901270 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 28 | 4187328 | Уплотнительное кольцо | 12 |
| 29 | 4187329 | Уплотнительное кольцо | 6 |
| 33 | 8111912 | Трубка | 1 |
| 34 | 8111913 | Трубка | 1 |
| 35 | 8111914 | Трубка | 1 |
| 36 | 8111915 | Трубка | 1 |
| 37 | 8111916 | Трубка | 1 |
| 38 | 8111917 | Трубка | 1 |
| 41 | 4678951 | Шланг | 3 |
| 43 | 4190124 | Хомут трубки | 4 |
| 44 | 4189858 | Хомут трубки | 4 |
| 45 | J271250 | Болт с шайбой | 8 |
| 45A | J901250 | Болт | 1 |
| 45B | J222012 | Шайба | 1 |
| 47 | 4482841 | Хомут трубки | 2 |
| 48 | J271245 | Болт с шайбой | 4 |
| 48A | J901245 | Болт | 1 |
| 48B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
