Трубопроводы системы смазки (4.5m верхний стрела) — HITACHI ZX250K-3

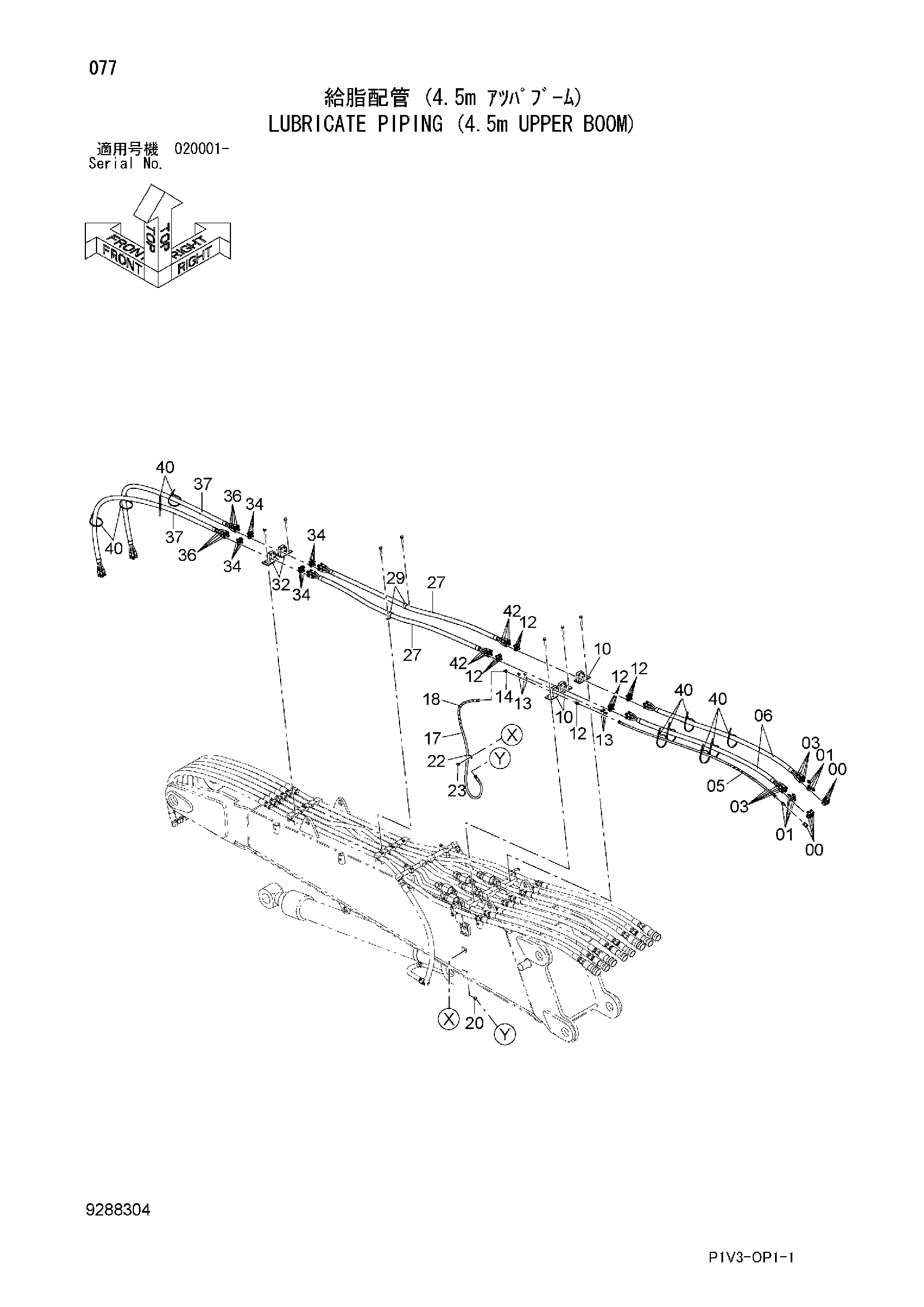

Заводская схема «Трубопроводы системы смазки (4.5m верхний стрела)» для HITACHI ZX250K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4613333 | Самоуплотняющееся соединение | 9 |
| 01 | 4154651 | Адаптер | 9 |
| 03 | 4470281 | Шланг | 9 |
| 05 | 4327293 | Защитный кожух | 3 |
| 06 | 4487204 | Защитный кожух | 2 |
| 10 | 9761799 | Блок | 3 |
| 12 | 4154651 | Адаптер | 17 |
| 13 | 94-2022 | Пробка | 6 |
| 14 | 4154655 | Угловой штуцер | 1 |
| 17 | 4605046 | Шланг | 1 |
| 18 | 4327293 | Защитный кожух | 3 |
| 20 | 4154655 | Угловой штуцер | 1 |
| 22 | 4190275 | Зажим | 1 |
| 23 | J271016 | Болт с шайбой | 1 |
| 23A | J901016 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 27 | 4487204 | Защитный кожух | 2 |
| 29 | 4190264 | Зажим | 2 |
| 32 | 8096858 | Блок | 2 |
| 34 | 4154651 | Адаптер | 16 |
| 36 | 4471866 | Шланг | 8 |
| 37 | 4487204 | Защитный кожух | 2 |
| 40 | 4121859 | Ленточный зажим | 10 |
| 42 | 4688219 | Шланг | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
