Шланг защита от разрыва клапан трубопроводы (стрела)(ISO специальное исполнение.) — HITACHI ZX250K-3

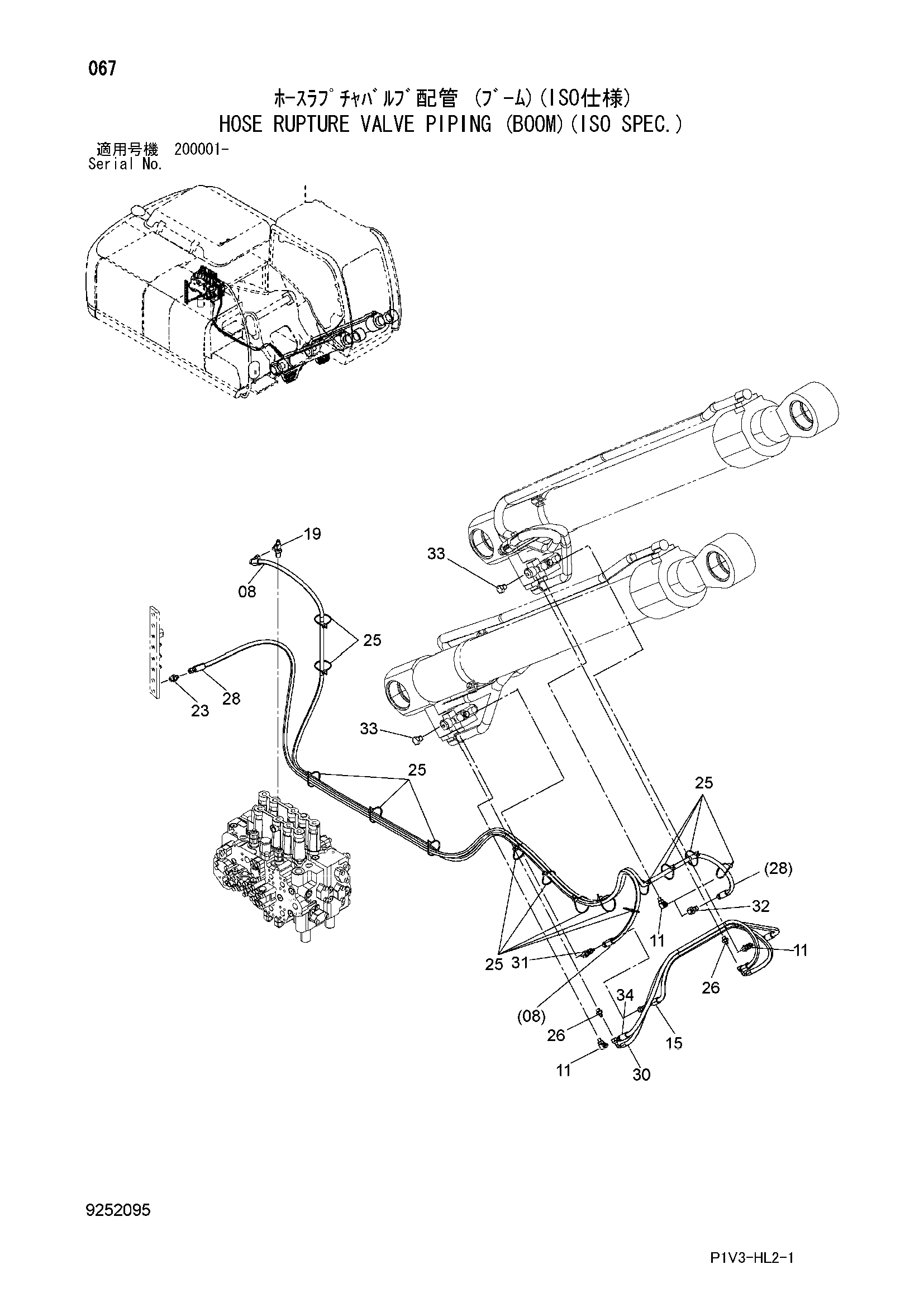

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)(ISO специальное исполнение.)» для HITACHI ZX250K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 9265239 | Шланг в сборе | 1 |
| 08A | 4656095 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 8 |
| 11 | A852323 | Угловой штуцер | 3 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 9265280 | Шланг в сборе | 1 |
| 15A | 4656097 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 2 |
| 19 | 4208910 | Тройник | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852133 | Адаптер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4055312 | Ленточный зажим | 14 |
| 26 | A852122 | Адаптер | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 9267881 | Шланг в сборе | 1 |
| 28A | 4455200 | Шланг | 1 |
| 28B | 4327293 | Защитный кожух | 9 |
| 30 | 4659668 | Шланг | 1 |
| 31 | A852423 | Тройник | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4246672 | Соединительный штуцер | 1 |
| 33 | 4435299 | Пробка | 2 |
| 33A | 4506416 | Уплотнительное кольцо | 1 |
| 34 | 9223211 | Шланг в сборе | 1 |
| 34A | 4479838 | Шланг | 1 |
| 34B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
