Трубопроводы системы смазки (рукоять)(высокий подъём) — HITACHI ZX250K-3

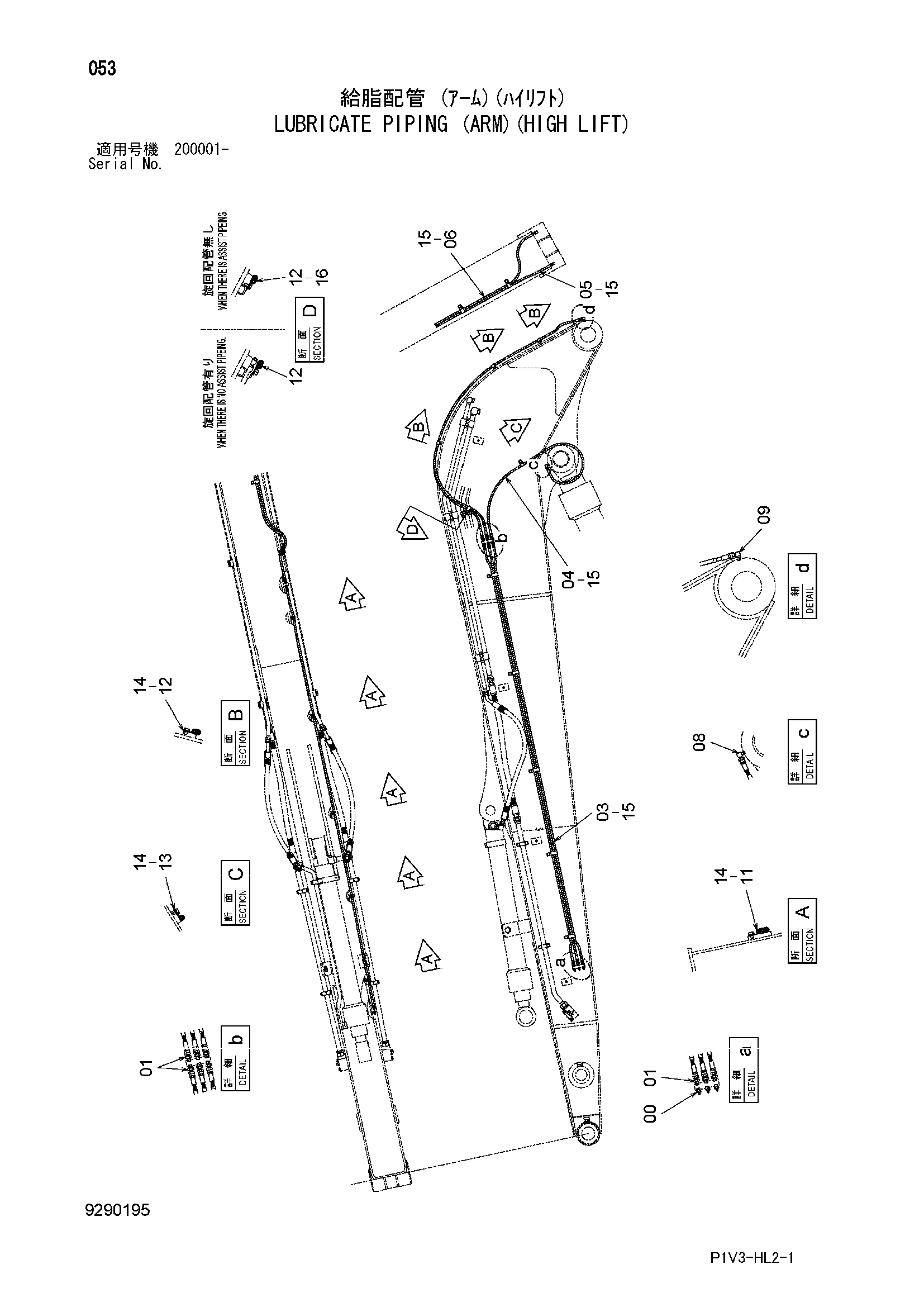

Заводская схема «Трубопроводы системы смазки (рукоять)(высокий подъём)» для HITACHI ZX250K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J75482 | Пресс-маслёнка | 3 |
| 01 | 4154651 | Адаптер | 9 |
| 03 | 4656041 | Шланг | 3 |
| 04 | 4648461 | Шланг | 1 |
| 05 | 4647864 | Шланг | 1 |
| 06 | 4450914 | Шланг | 1 |
| 08 | 4256211 | Угловой штуцер | 1 |
| 09 | 4154656 | Угловой штуцер | 2 |
| 11 | 4259817 | Зажим | 5 |
| 12 | 4190292 | Зажим | 4 |
| 13 | 4190275 | Зажим | 1 |
| 14 | J271016 | Болт с шайбой | 9 |
| 14A | J901016 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4327293 | Защитный кожух | 29 |
| 16 | J271220 | Болт с шайбой | 1 |
| 16A | J901220 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
