Вспомогательный трубопроводы (рукоять)(высокий подъём) — HITACHI ZX250K-3

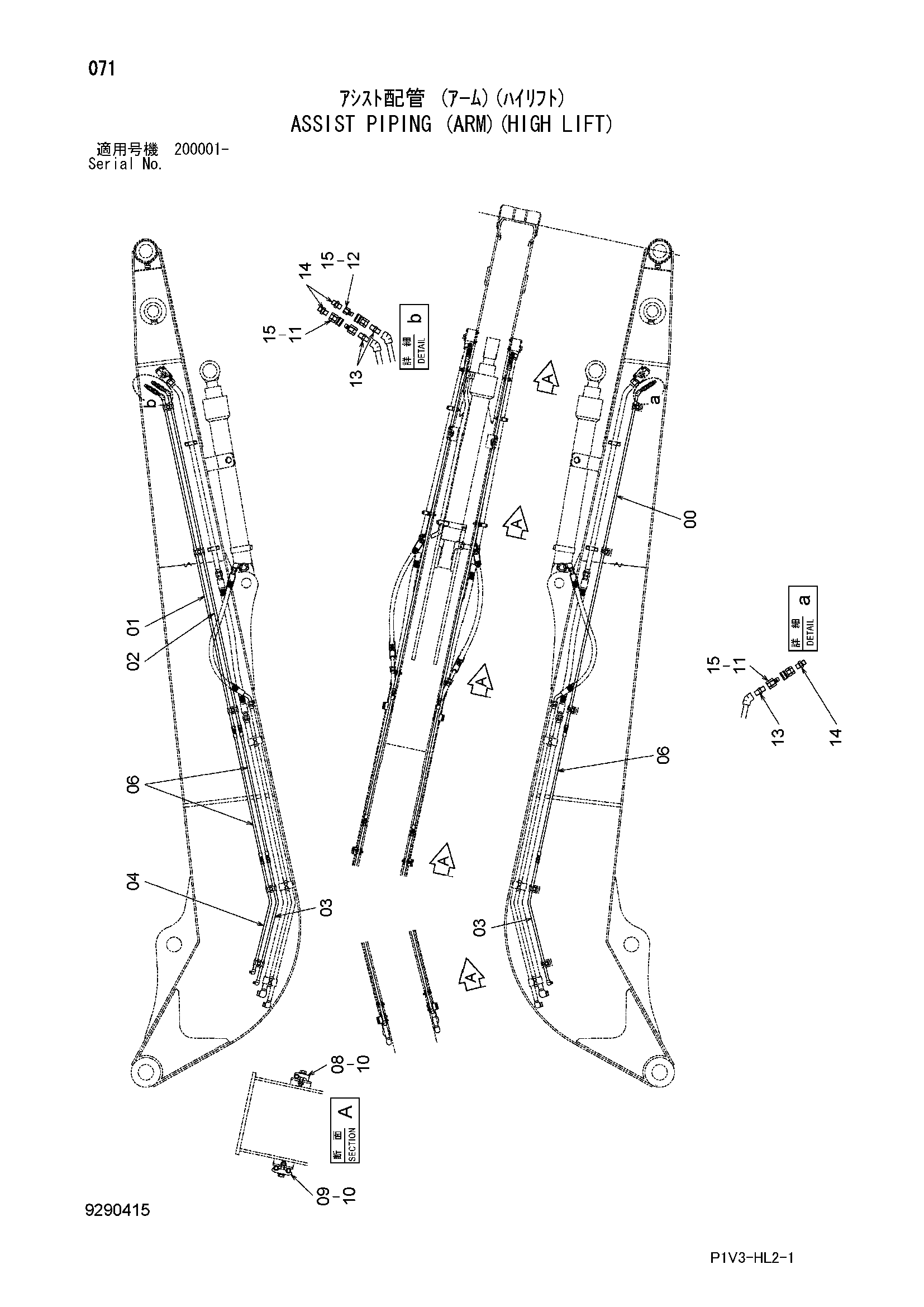

Заводская схема «Вспомогательный трубопроводы (рукоять)(высокий подъём)» для HITACHI ZX250K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8113482 | Трубка | 1 |
| 01 | 8113481 | Трубка | 1 |
| 02 | 8113480 | Трубка | 1 |
| 03 | 9769502 | Трубка | 2 |
| 04 | 9769503 | Трубка | 1 |
| 06 | 4669336 | Шланг | 3 |
| 08 | 4190124 | Хомут трубки | 5 |
| 09 | 4189858 | Хомут трубки | 5 |
| 10 | J271250 | Болт с шайбой | 10 |
| 10A | J901250 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 4059552 | Самоуплотняющееся соединение | 2 |
| 11A | 4644532 | Пылезащитный колпачок | 1 |
| 11B | 4644533 | Пылезащитный колпачок | 1 |
| 12 | 4232933 | Самоуплотняющееся соединение | 1 |
| 12A | 4644532 | Пылезащитный колпачок | 1 |
| 12B | 4644533 | Пылезащитный колпачок | 1 |
| 13 | 94-1702 | Адаптер | 3 |
| 14 | 94-1302 | Адаптер | 3 |
| 15 | 4654945 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
