Гидролинии рабочего оборудования (3.5m верхний стрела)(экскаватор) — HITACHI ZX250K-3

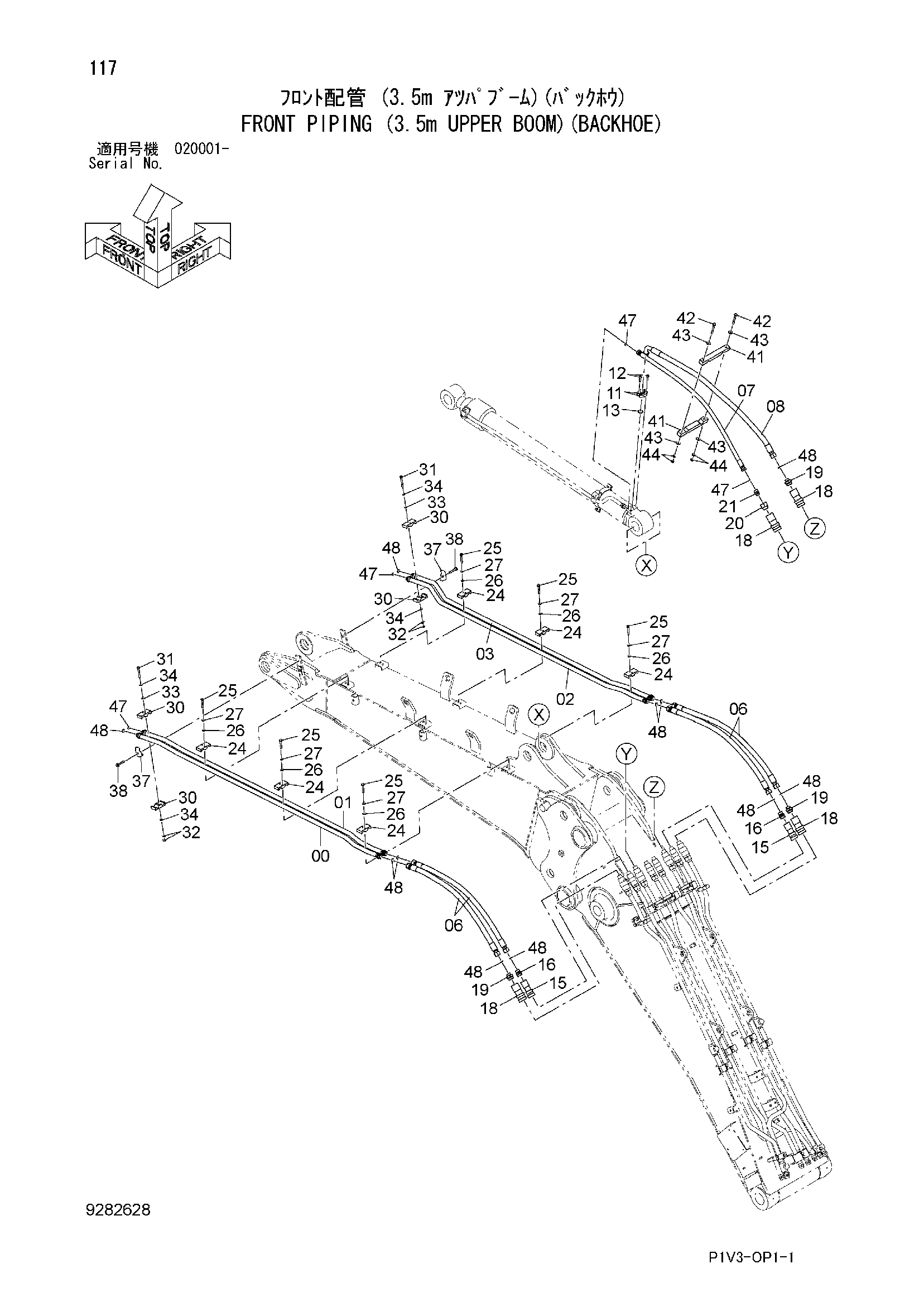

Заводская схема «Гидролинии рабочего оборудования (3.5m верхний стрела)(экскаватор)» для HITACHI ZX250K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8111119 | Трубка | 1 |
| 01 | 8111120 | Трубка | 1 |
| 02 | 8111121 | Трубка | 1 |
| 03 | 8111122 | Трубка | 1 |
| 06 | 4250898 | Шланг | 4 |
| 07 | 4286269 | Шланг | 1 |
| 08 | 4685449 | Шланг | 1 |
| 11 | 4085560 | Разъёмный фланец | 2 |
| 12 | J781240 | Болт с внутренним шестигранником | 4 |
| 13 | 966993 | Уплотнительное кольцо | 1 |
| 15 | 4665538 | Самоуплотняющееся соединение | 2 |
| 16 | 4189535 | Адаптер | 2 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 4665540 | Самоуплотняющееся соединение | 4 |
| 19 | 4249285 | Адаптер | 3 |
| 19A | 970860 | Уплотнительное кольцо | 1 |
| 20 | 4354711 | Переходник S | 1 |
| 21 | 4189619 | Адаптер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4612395 | Хомут трубки | 6 |
| 25 | J901275 | Болт | 12 |
| 26 | A590112 | Плоская шайба | 12 |
| 27 | A590912 | Пружинная шайба | 12 |
| 30 | 4612395 | Хомут трубки | 4 |
| 31 | J901290 | Болт | 4 |
| 32 | J950012 | Гайка | 8 |
| 33 | A590112 | Плоская шайба | 4 |
| 34 | A590912 | Пружинная шайба | 8 |
| 37 | 4190127 | Хомут трубки | 2 |
| 38 | J271280 | Болт с шайбой | 2 |
| 38A | J901280 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 41 | 3113359 | Хомут | 2 |
| 42 | J901202 | Болт | 2 |
| 43 | 449490 | Плоская шайба | 4 |
| 44 | J950012 | Гайка | 4 |
| 47 | 4187308 | Уплотнительное кольцо | 4 |
| 48 | 4187328 | Уплотнительное кольцо | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
