Поворот трубопроводы (3.5m нижний стрела)(удлинённый вылет демонтажный передний)[EU] — HITACHI ZX250K-3

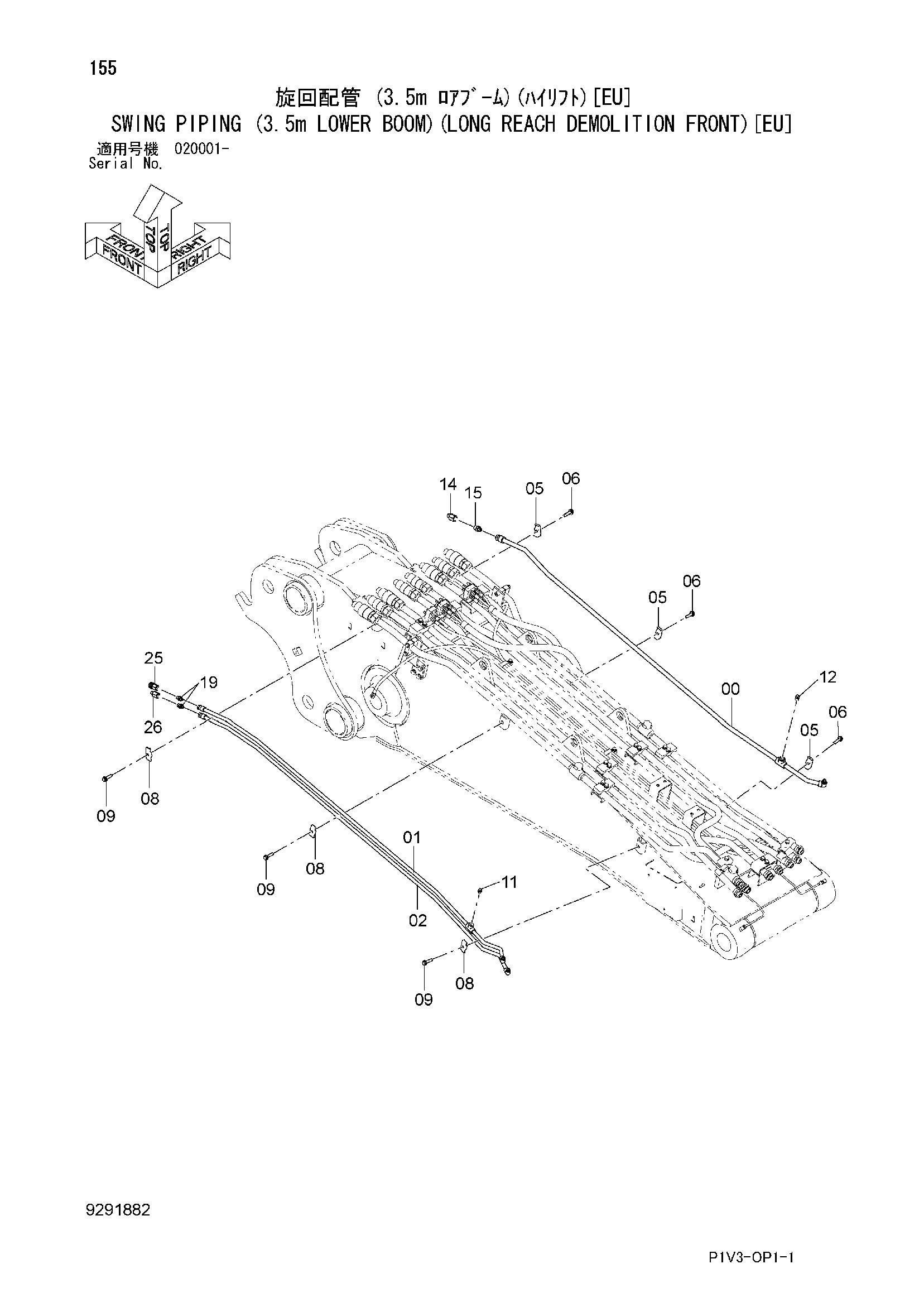

Заводская схема «Поворот трубопроводы (3.5m нижний стрела)(удлинённый вылет демонтажный передний)[EU]» для HITACHI ZX250K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Поворот трубопроводы (3.5m нижний стрела)(удлинённый вылет демонтажный передний)[EU] HITACHI ZX250K-3](/catalog-drawings/e2/e203af11-408d-4a80-982f-1d00e4a8aa72.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8113887 | Трубка | 1 |
| 01 | 8112863 | Трубка | 1 |
| 02 | 8112864 | Трубка | 1 |
| 05 | 4190125 | Хомут трубки | 3 |
| 06 | J271255 | Болт с шайбой | 3 |
| 06A | J901255 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 4189858 | Хомут трубки | 3 |
| 09 | J271250 | Болт с шайбой | 3 |
| 09A | J901250 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 94-2023 | Пробка | 1 |
| 12 | 94-2024 | Пробка | 1 |
| 14 | 4166110 | Самоуплотняющееся соединение | 1 |
| 15 | 4154653 | Адаптер | 1 |
| 19 | 4154652 | Адаптер | 2 |
| 25 | 4166112 | Самоуплотняющееся соединение | 1 |
| 26 | 4166233 | Самоуплотняющееся соединение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
