Поворот трубопроводы (4.5m верхний стрела)(удлинённый реаккх демонтажный передний)[EU] — HITACHI ZX250K-3
Заводская схема «Поворот трубопроводы (4.5m верхний стрела)(удлинённый реаккх демонтажный передний)[EU]» для HITACHI ZX250K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

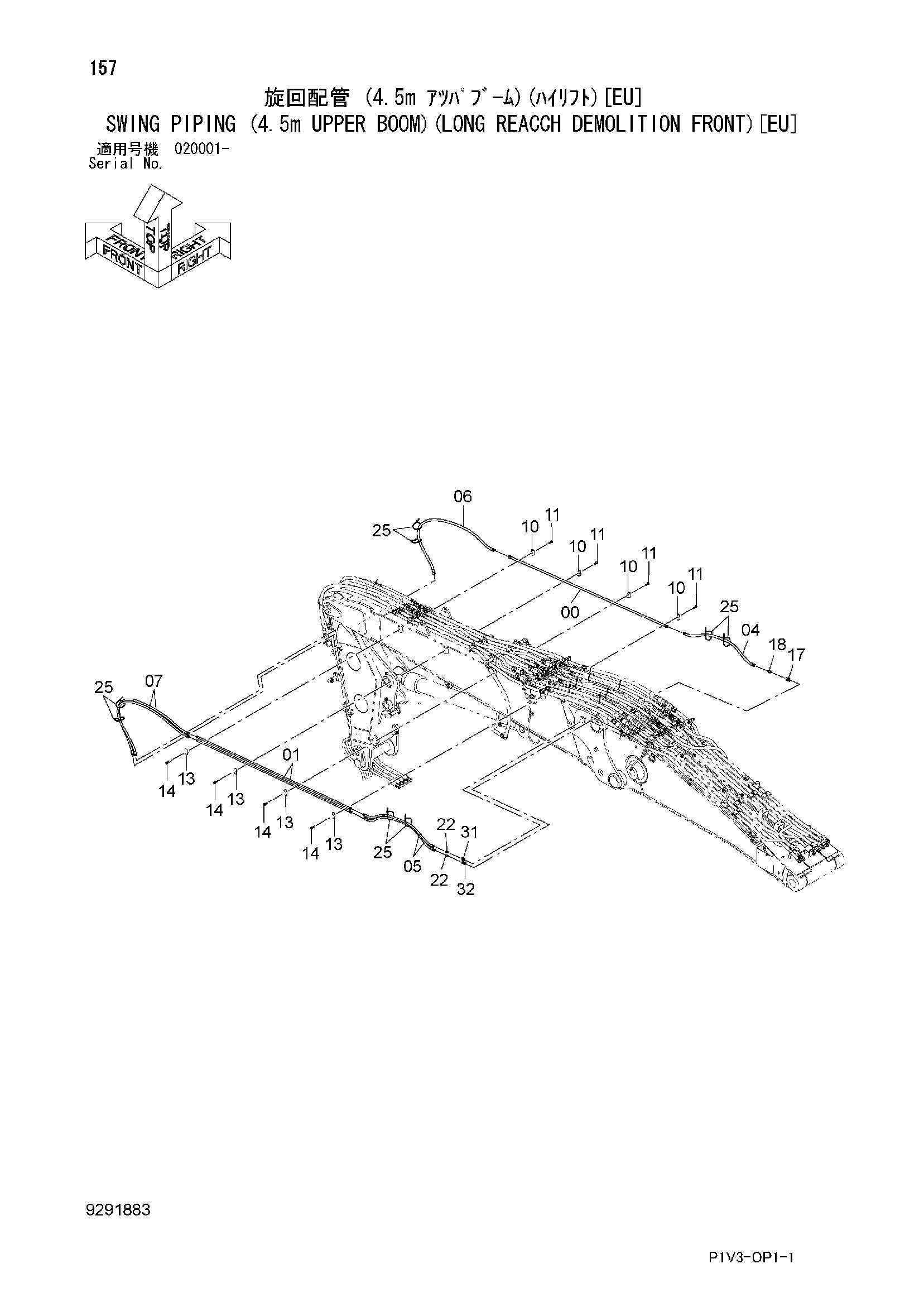

![Схема Поворот трубопроводы (4.5m верхний стрела)(удлинённый реаккх демонтажный передний)[EU] HITACHI ZX250K-3](/catalog-drawings/39/39068780-2be2-4dd5-99fa-baf65637c6b7.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9769663 | Трубка | 1 |
| 01 | 9769258 | Трубка | 2 |
| 04 | 4685451 | Шланг | 1 |
| 05 | 4666837 | Шланг | 2 |
| 06 | 4685453 | Шланг | 1 |
| 07 | 4678933 | Шланг | 2 |
| 10 | 4190125 | Хомут трубки | 4 |
| 11 | J271255 | Болт с шайбой | 4 |
| 11A | J901255 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 4189858 | Хомут трубки | 4 |
| 14 | J271250 | Болт с шайбой | 4 |
| 14A | J901250 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 17 | 4166235 | Самоуплотняющееся соединение | 1 |
| 18 | 4154653 | Адаптер | 1 |
| 22 | 4154652 | Адаптер | 2 |
| 25 | 4121859 | Ленточный зажим | 8 |
| 31 | 4166233 | Самоуплотняющееся соединение | 1 |
| 32 | 4166112 | Самоуплотняющееся соединение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
