Рукоять 4.9m — HITACHI ZX250K-3

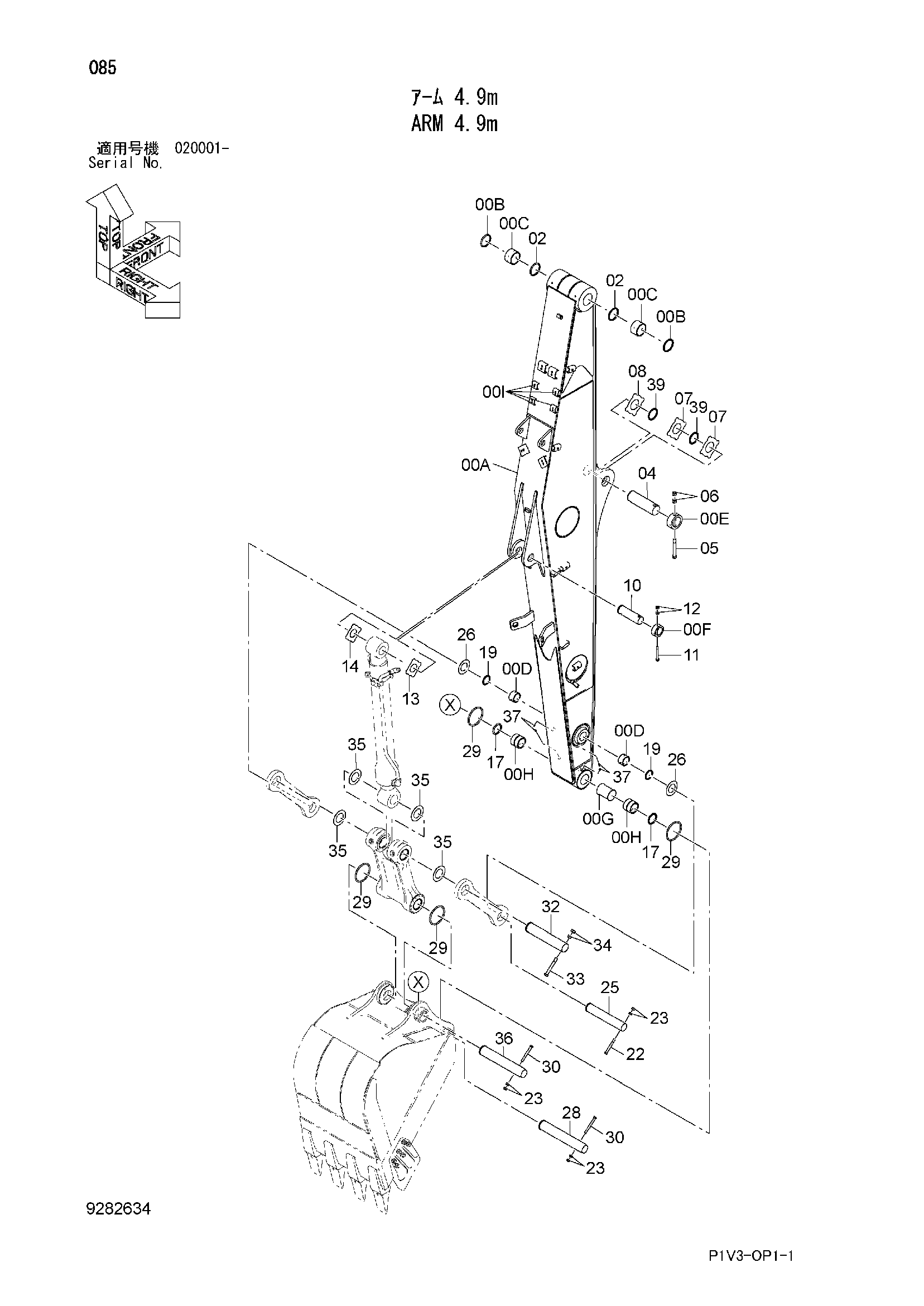

Заводская схема «Рукоять 4.9m» для HITACHI ZX250K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7053643 | Рукоять | 1 |
| 00A | 7054093 | Рукоять | 1 |
| 00B | 4074008 | Пылезащитное уплотнение | 2 |
| 00C | 4443883 | Втулка | 2 |
| 00D | 4409122 | Пылезащитное уплотнение | 2 |
| 00E | 4434956 | Ограничитель | 1 |
| 00F | 4435239 | Ограничитель | 1 |
| 00G | 4620722 | Трубка | 1 |
| 00H | 3102393 | Втулка | 2 |
| 00I | 4186263 | Седло винта | 4 |
| 02 | 4074008 | Пылезащитное уплотнение | 2 |
| 04 | 3111744 | Палец | 1 |
| 05 | 4435128 | Стопорный палец | 1 |
| 06 | J950022 | Гайка | 2 |
| 07 | 4444284 | Упорная пластина 1.0mm | 2 |
| 08 | 4444285 | Упорная пластина 2.0mm | 1 |
| 10 | 3088578 | Палец | 1 |
| 11 | 4435124 | Стопорный палец | 1 |
| 12 | J950016 | Гайка | 2 |
| 13 | 4444288 | Упорная пластина 1.0mm | 1 |
| 14 | 4444289 | Упорная пластина 2.0mm | 1 |
| 17 | 4620723 | Пылезащитное уплотнение | 2 |
| 19 | 4084578 | Пылезащитное уплотнение | 2 |
| 22 | 4435124 | Стопорный палец | 1 |
| 23 | J950016 | Гайка | 6 |
| 25 | 3088579 | Палец | 1 |
| 26 | 4450011 | Упорная пластина 1.0mm | 2 |
| 28 | 3088577 | Палец | 1 |
| 29 | 4089028 | Уплотнительное кольцо | 4 |
| 30 | 4435129 | Стопорный палец | 2 |
| 32 | 3088581 | Палец | 1 |
| 33 | 4435126 | Стопорный палец | 1 |
| 34 | J950020 | Гайка | 2 |
| 35 | 4450012 | Упорная пластина 1.0mm | 4 |
| 36 | 3088580 | Палец | 1 |
| 37 | J75481 | Пресс-маслёнка | 4 |
| 39 | 4067901 | Пылезащитное уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
