Поворот трубопроводы (4.9m рукоять)(удлинённый вылет демонтажный передний)[EU] — HITACHI ZX250K-3

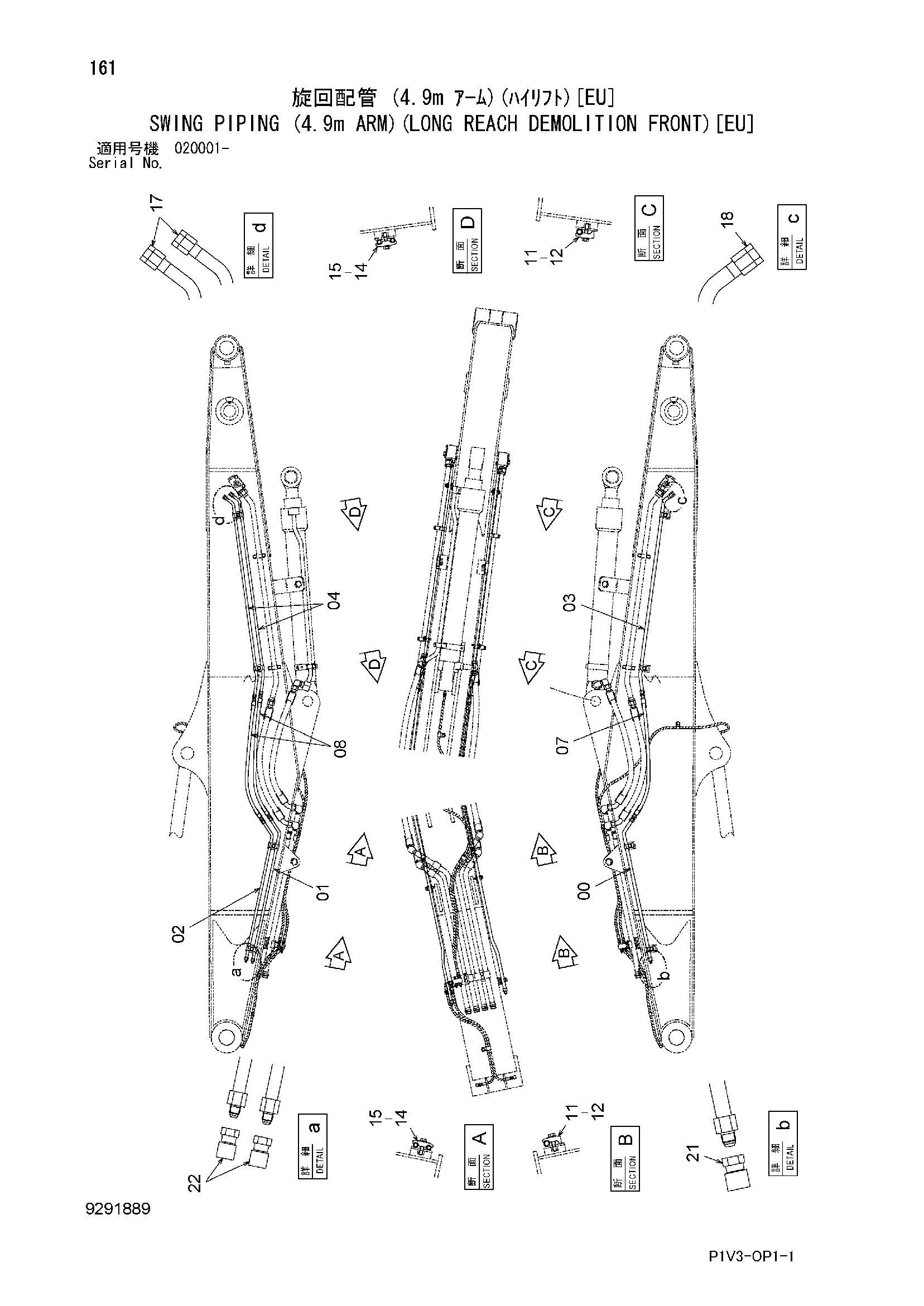

Заводская схема «Поворот трубопроводы (4.9m рукоять)(удлинённый вылет демонтажный передний)[EU]» для HITACHI ZX250K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Поворот трубопроводы (4.9m рукоять)(удлинённый вылет демонтажный передний)[EU] HITACHI ZX250K-3](/catalog-drawings/db/db9df8ec-c9ed-430b-b5e8-cc086fe196b1.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9769665 | Трубка | 1 |
| 01 | 8111913 | Трубка | 1 |
| 02 | 8111914 | Трубка | 1 |
| 03 | 9769666 | Трубка | 1 |
| 04 | 9769667 | Трубка | 2 |
| 07 | 4685455 | Шланг | 1 |
| 08 | 4678951 | Шланг | 2 |
| 11 | 4190125 | Хомут трубки | 4 |
| 12 | J271255 | Болт с шайбой | 4 |
| 12A | J901255 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 4189858 | Хомут трубки | 4 |
| 15 | J271250 | Болт с шайбой | 4 |
| 15A | J901250 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | A885003 | Пробка | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A885004 | Пробка | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4223519 | Пробка унион | 1 |
| 22 | 4223518 | Пробка унион | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
