Трубопроводы системы смазки (стрела)(высокий подъём) — HITACHI ZX250K-3

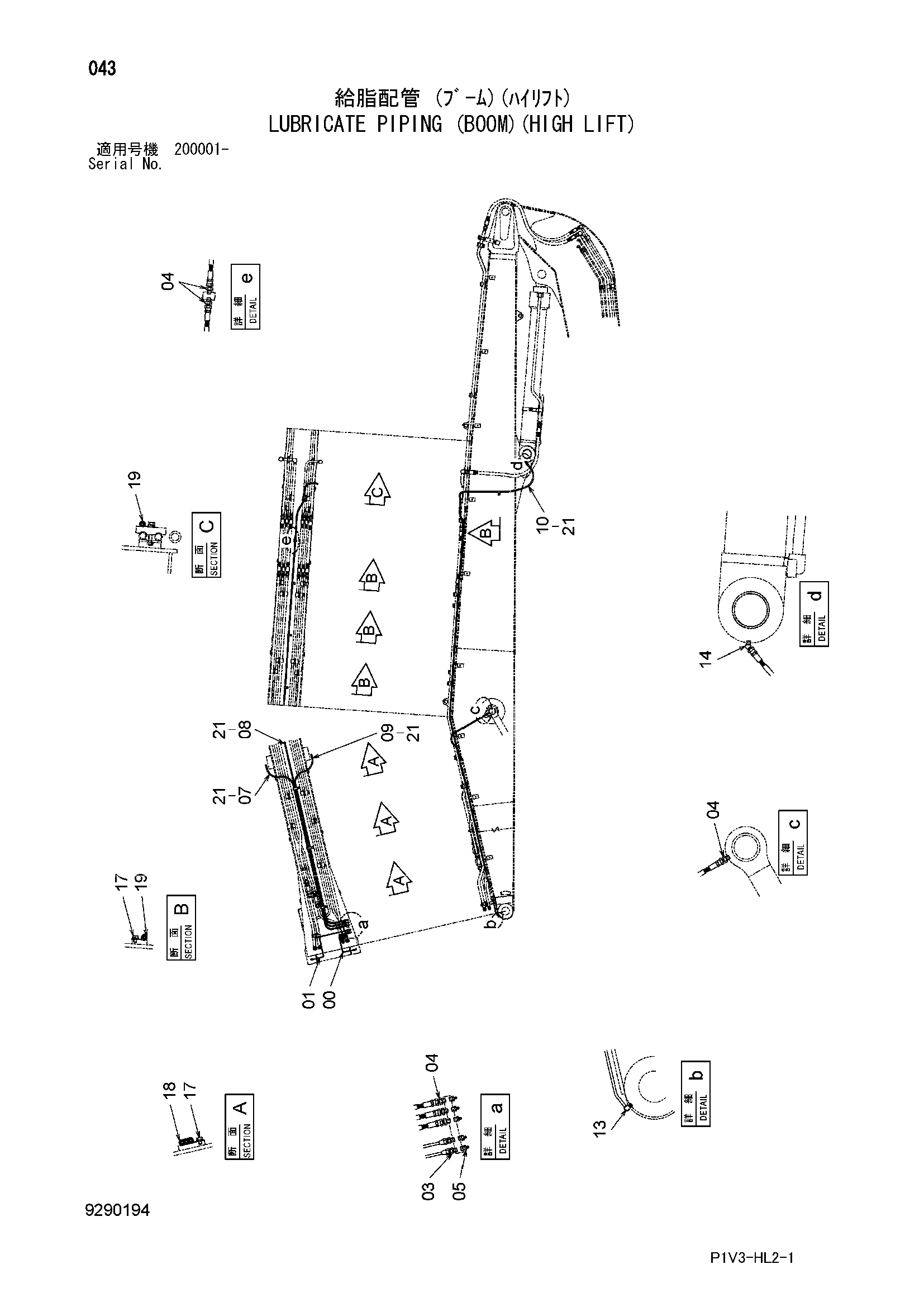

Заводская схема «Трубопроводы системы смазки (стрела)(высокий подъём)» для HITACHI ZX250K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4372967 | Трубка | 1 |
| 01 | 4372966 | Трубка | 1 |
| 03 | 4360981 | Штуцер трубки | 2 |
| 04 | 4154651 | Адаптер | 7 |
| 05 | J75482 | Пресс-маслёнка | 5 |
| 07 | 4486020 | Шланг | 1 |
| 08 | 4613749 | Шланг | 1 |
| 09 | 4656041 | Шланг | 1 |
| 10 | 4656043 | Шланг | 1 |
| 13 | 4345297 | Штуцер трубки | 2 |
| 14 | 4154655 | Угловой штуцер | 1 |
| 17 | J271016 | Болт с шайбой | 7 |
| 17A | J901016 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4259817 | Зажим | 3 |
| 19 | 4190275 | Зажим | 5 |
| 21 | 4327293 | Защитный кожух | 25 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
