Стрела — HITACHI ZX250K-3

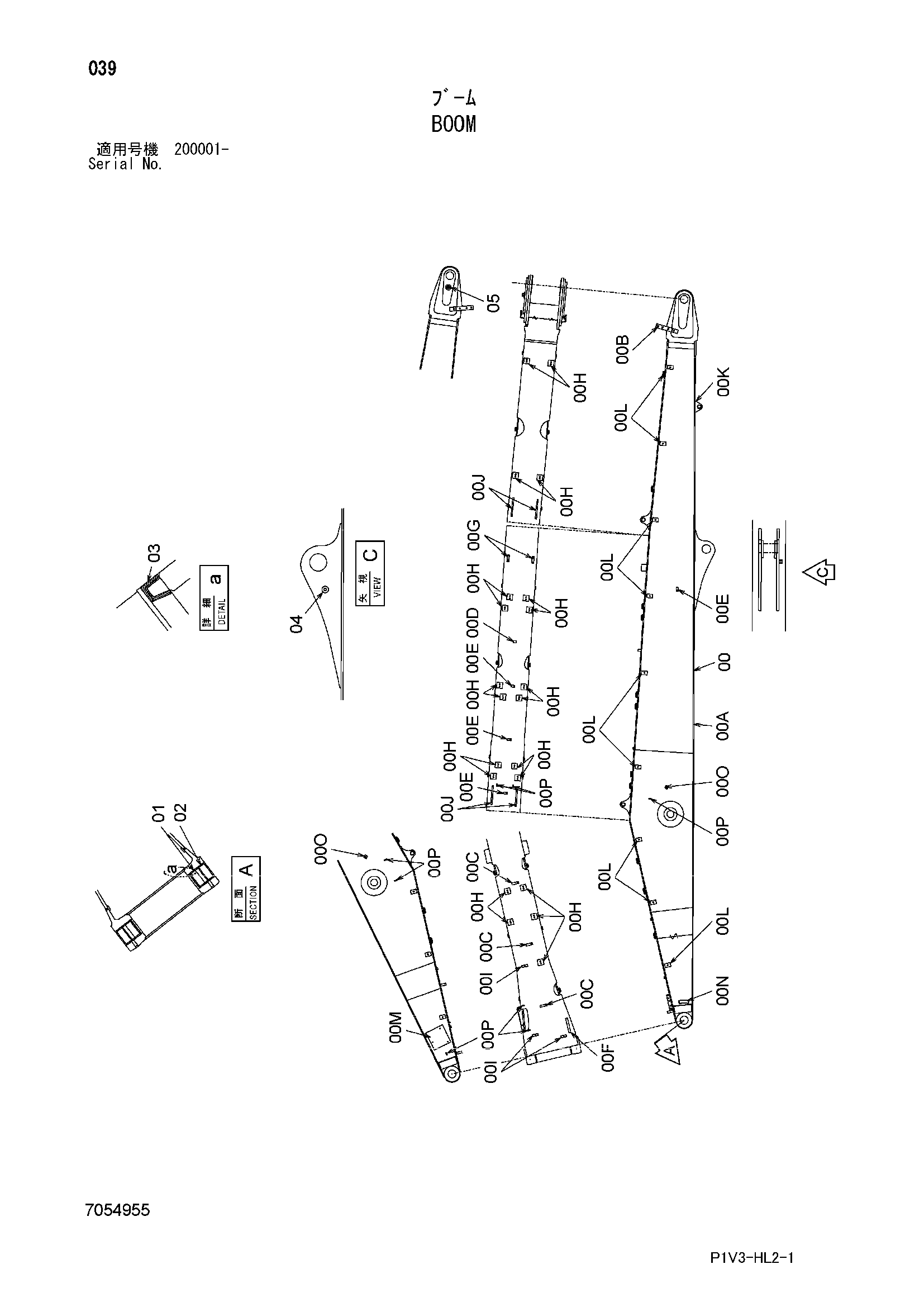

Заводская схема «Стрела» для HITACHI ZX250K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 7054955 | Стрела | 1 | |
| 00B | 9766891 | Кронштейн | 2 |
| 00C | 4487561 | Седло винта | 3 |
| 00D | 4466449 | Блок | 1 |
| 00E | 4195689 | Седло винта | 4 |
| 00F | 4457839 | Блок | 1 |
| 00G | 4661000 | Седло винта | 2 |
| 00H | 9764896 | Седло винта | 21 |
| 00I | 4647806 | Седло винта | 3 |
| 00J | 4460152 | Кронштейн | 4 |
| 00K | 4457480 | Кронштейн | 2 |
| 00L | 9749939 | Седло винта | 18 |
| 00M | 8089172 | Кронштейн | 1 |
| 00N | 4464965 | Кулачок | 1 |
| 00O | 4644727 | Седло винта | 2 |
| 00P | 4272256 | Зажим WD. | 8 |
| 01 | 4364501 | Втулка | 2 |
| 02 | 4443885 | Втулка | 2 |
| 03 | 4074008 | Пылезащитное уплотнение | 2 |
| 04 | 4438594 | Седло винта | 1 |
| 05 | 4426117 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
