Гидролинии рабочего оборудования (стрела)(высокий подъём) — HITACHI ZX250K-3

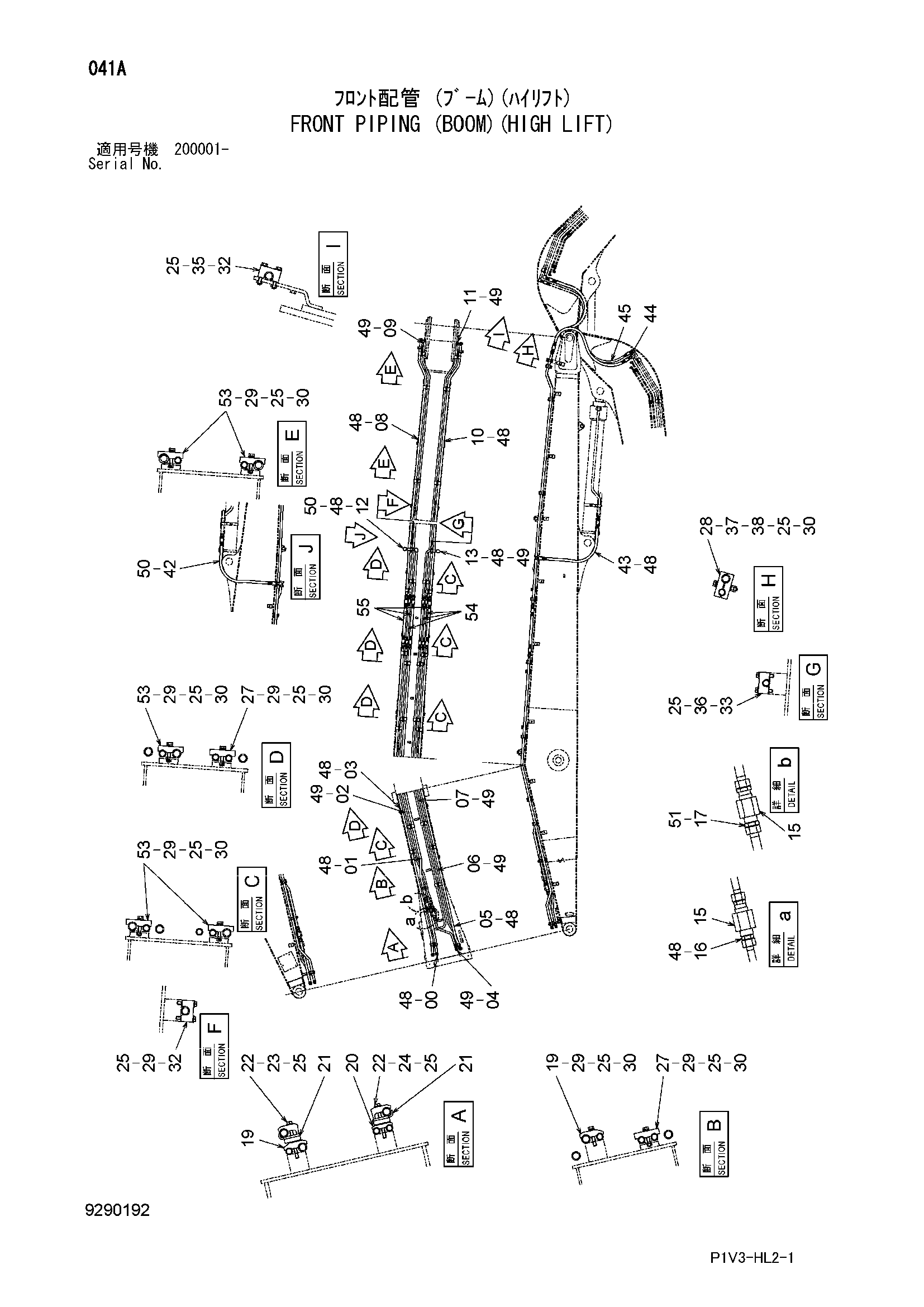

Заводская схема «Гидролинии рабочего оборудования (стрела)(высокий подъём)» для HITACHI ZX250K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9769443	Трубка	1
01	8113383	Трубка	1
02	8113385	Трубка	1
03	8113382	Трубка	1
04	9769444	Трубка	1
05	8113384	Трубка	1
06	8113387	Трубка	1
07	8113386	Трубка	1
08	8113392	Трубка	1
09	8113391	Трубка	1
10	8113393	Трубка	1
11	8113390	Трубка	1
12	8113388	Трубка	1
13	8113389	Трубка	1
15	9075046	Клапан замедленного возврата	2
16	4189535	Адаптер	2
16A	4506429	Уплотнительное кольцо	1
17	A853180	Адаптер	2
17A	4506429	Уплотнительное кольцо	1
19	4153488	Хомут трубки	2
20	4189859	Хомут трубки	1
21	9764772	Кронштейн	2
22	4190127	Хомут трубки	2
23	J901208	Болт	1
24	J901206	Болт	1
25	A590912	Пружинная шайба	55
27	4661002	Хомут трубки	5
28	4661001	Хомут трубки	4
29	J901270	Болт	45
30	A590112	Плоская шайба	45
32	4612535	Хомут трубки	3
33	4612536	Хомут трубки	1
35	J901280	Болт	4
36	J901260	Болт	2
37	J901290	Болт	4
38	J950012	Гайка	8
42	4661004	Шланг	1
43	4661006	Шланг	1
44	4399862	Шланг	2
45	4400850	Шланг	2
48	4187328	Уплотнительное кольцо	16
49	4187308	Уплотнительное кольцо	11
50	4187329	Уплотнительное кольцо	2
51	4506429	Уплотнительное кольцо	2
53	4612394	Хомут трубки	16
54	4432159	Шланг	3
55	4695833	Шланг	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
