Трубопроводы системы смазки стрела — HITACHI ZX250K-3

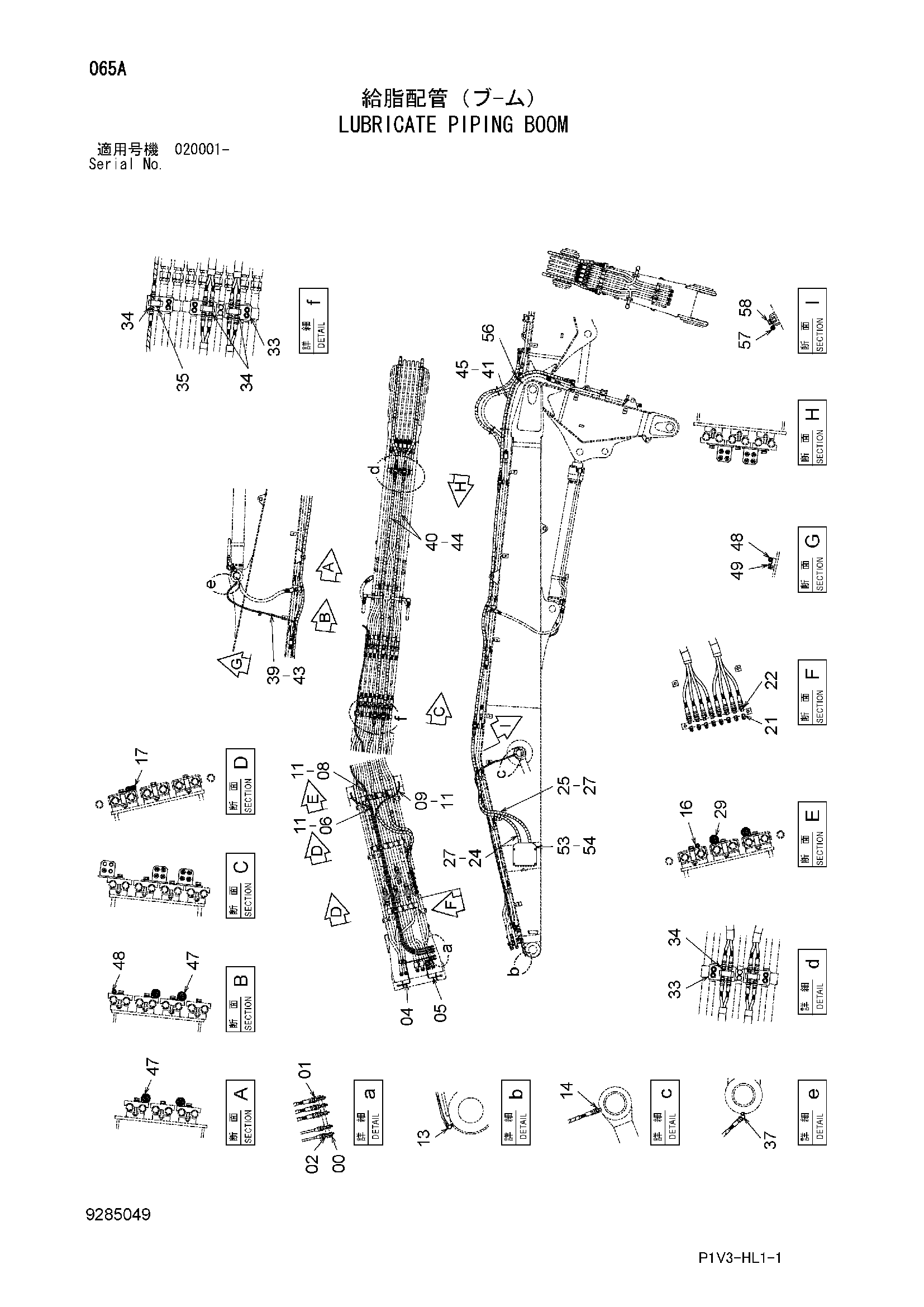

Заводская схема «Трубопроводы системы смазки стрела» для HITACHI ZX250K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J75482 | Пресс-маслёнка | 5 |
| 01 | 4154651 | Адаптер | 3 |
| 02 | 4360981 | Штуцер трубки | 2 |
| 04 | 4372966 | Трубка | 1 |
| 05 | 4372967 | Трубка | 1 |
| 06 | 4486020 | Шланг | 1 |
| 08 | 4605049 | Шланг | 1 |
| 09 | 4678952 | Шланг | 1 |
| 11 | 4327293 | Защитный кожух | 15 |
| 13 | 4345297 | Штуцер трубки | 2 |
| 14 | 4154651 | Адаптер | 2 |
| 16 | 4190275 | Зажим | 1 |
| 17 | 4259817 | Зажим | 2 |
| 21 | 4148896 | Пресс-маслёнка | 8 |
| 22 | 4154651 | Адаптер | 8 |
| 24 | 4471898 | Шланг | 4 |
| 25 | 4647864 | Шланг | 4 |
| 27 | 4487204 | Защитный кожух | 2 |
| 29 | 4190264 | Зажим | 2 |
| 33 | 8096858 | Блок | 5 |
| 34 | 4154651 | Адаптер | 34 |
| 35 | 94-2022 | Пробка | 6 |
| 37 | 4154655 | Угловой штуцер | 1 |
| 39 | 4647864 | Шланг | 1 |
| 40 | 4638967 | Шланг | 8 |
| 41 | 4470264 | Шланг | 8 |
| 43 | 4327293 | Защитный кожух | 4 |
| 44 | 4487203 | Защитный кожух | 2 |
| 45 | 4487204 | Защитный кожух | 2 |
| 47 | 4190264 | Зажим | 4 |
| 48 | 4190275 | Зажим | 2 |
| 49 | J271016 | Болт с шайбой | 1 |
| 49A | J901016 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 53 | 4487202 | Крышка | 1 |
| 54 | J271225 | Болт с шайбой | 4 |
| 54A | J901225 | Болт | 1 |
| 54B | J222012 | Шайба | 1 |
| 56 | 4121859 | Ленточный зажим | 4 |
| 57 | 4190275 | Зажим | 1 |
| 58 | J271225 | Болт с шайбой | 1 |
| 58A | J901225 | Болт | 1 |
| 58B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
