Стрела (высокий подъём) — HITACHI ZX250K-3

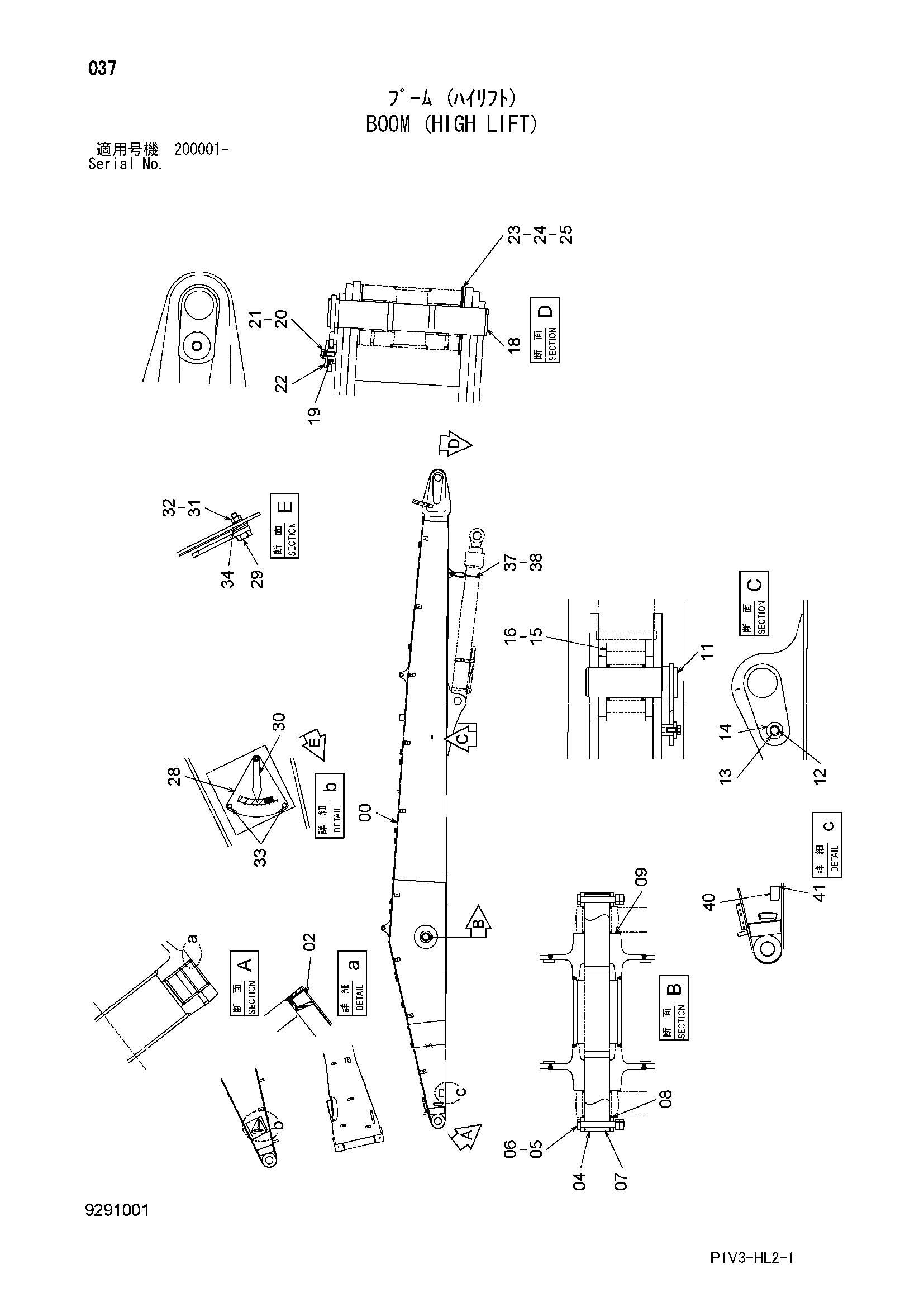

Заводская схема «Стрела (высокий подъём)» для HITACHI ZX250K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7054955 | Стрела | 1 |
| 02 | 4074008 | Пылезащитное уплотнение | 2 |
| 04 | 4067720 | Ограничитель | 2 |
| 05 | 4435126 | Стопорный палец | 2 |
| 06 | J950020 | Гайка | 4 |
| 07 | 3038444 | Палец | 1 |
| 08 | 4444755 | Упорная пластина 1.0mm | 2 |
| 09 | 4476062 | Упорная пластина 1.0mm | 2 |
| 11 | 8096435 | Палец | 1 |
| 12 | J921840 | Болт | 1 |
| 13 | J222018 | Шайба | 1 |
| 14 | 4441471 | Пластина | 1 |
| 15 | 4445635 | Упорная пластина 1.0mm | 1 |
| 16 | 4445636 | Упорная пластина 2.0mm | 1 |
| 18 | 8080781 | Палец | 1 |
| 19 | 4424425 | Блок | 1 |
| 20 | J921840 | Болт | 1 |
| 21 | J222018 | Шайба | 1 |
| 22 | 4640621 | Пластина | 1 |
| 23 | 4445638 | Упорная пластина 1.0mm | 1 |
| 24 | 4445639 | Упорная пластина 2.0mm | 1 |
| 25 | 4460372 | Упорная пластина 1.5mm | 1 |
| 28 | 2048061 | Информационная табличка | 1 |
| 29 | 4465097 | Болт | 1 |
| 30 | 4465098 | Поинтер | 1 |
| 31 | M500807 | Гайка | 1 |
| 32 | A590908 | Пружинная шайба | 1 |
| 33 | J260820 | Болт с шайбой | 2 |
| 33A | J900820 | Болт | 1 |
| 33B | A590108 | Плоская шайба | 1 |
| 34 | A590112 | Плоская шайба | 2 |
| 37 | 4464885 | Канат провод | 1 |
| 38 | 4048480 | Серьга | 2 |
| 41 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
