Поворот трубопроводы (1.95m средний рукоять)(удлинённый вылет демонтажный передний)[EU] — HITACHI ZX250K-3
Заводская схема «Поворот трубопроводы (1.95m средний рукоять)(удлинённый вылет демонтажный передний)[EU]» для HITACHI ZX250K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

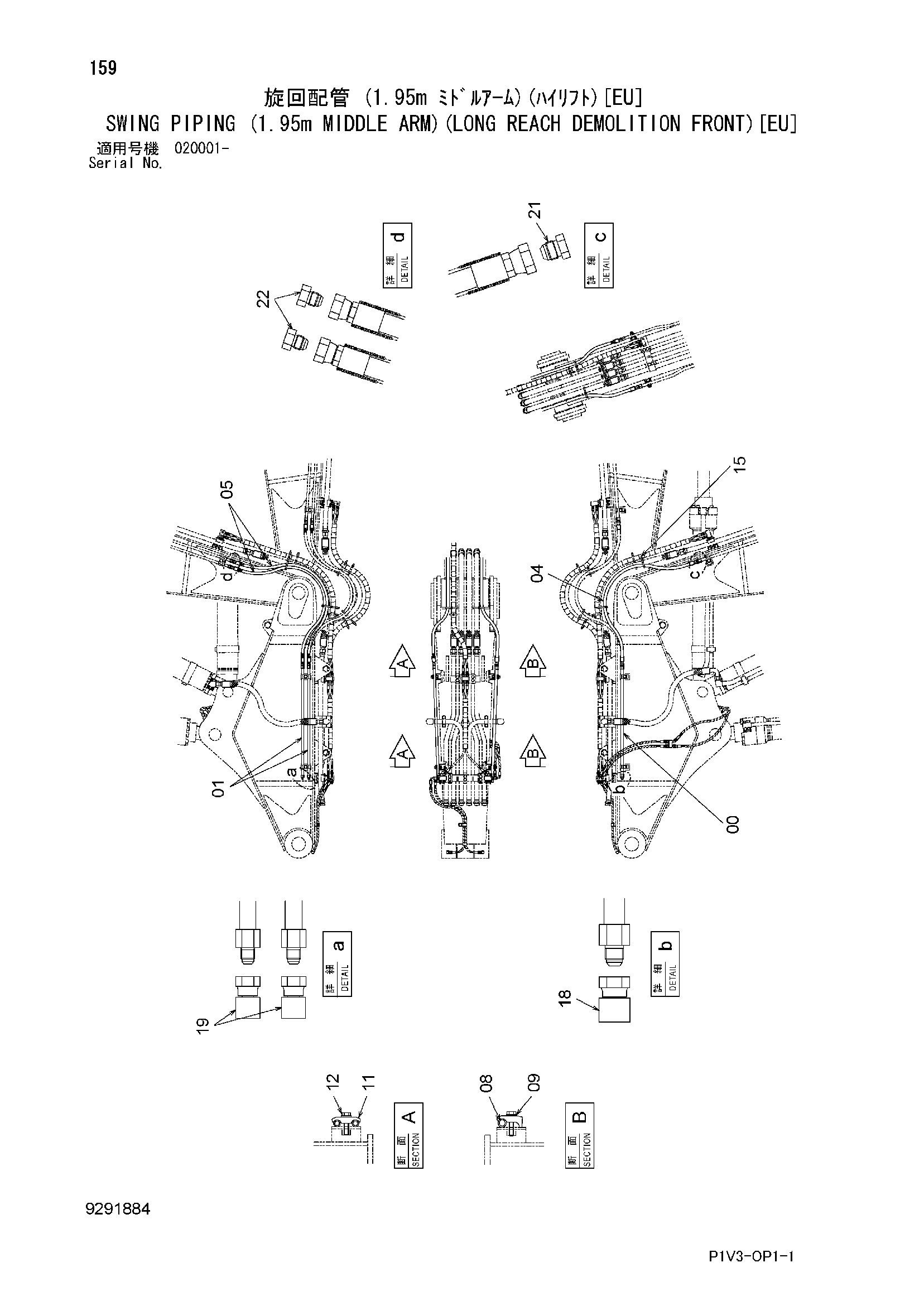

![Схема Поворот трубопроводы (1.95m средний рукоять)(удлинённый вылет демонтажный передний)[EU] HITACHI ZX250K-3](/catalog-drawings/f9/f9f5eaf6-bee1-4d6b-8873-3992a6a4324c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9769664 | Трубка | 1 |
| 01 | 9768879 | Трубка | 2 |
| 04 | 4685454 | Шланг | 1 |
| 05 | 4489201 | Шланг | 2 |
| 08 | 4190125 | Хомут трубки | 2 |
| 09 | J271255 | Болт с шайбой | 2 |
| 09A | J901255 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 4189858 | Хомут трубки | 2 |
| 12 | J271250 | Болт с шайбой | 2 |
| 12A | J901250 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 15 | 4121859 | Ленточный зажим | 4 |
| 18 | 4223519 | Пробка унион | 1 |
| 19 | 4223518 | Пробка унион | 2 |
| 21 | 4225492 | Пробка | 1 |
| 22 | 4222076 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
