Гидролинии рабочего оборудования (3.5m верхний стрела)(экскаватор)[EU] — HITACHI ZX250K-3

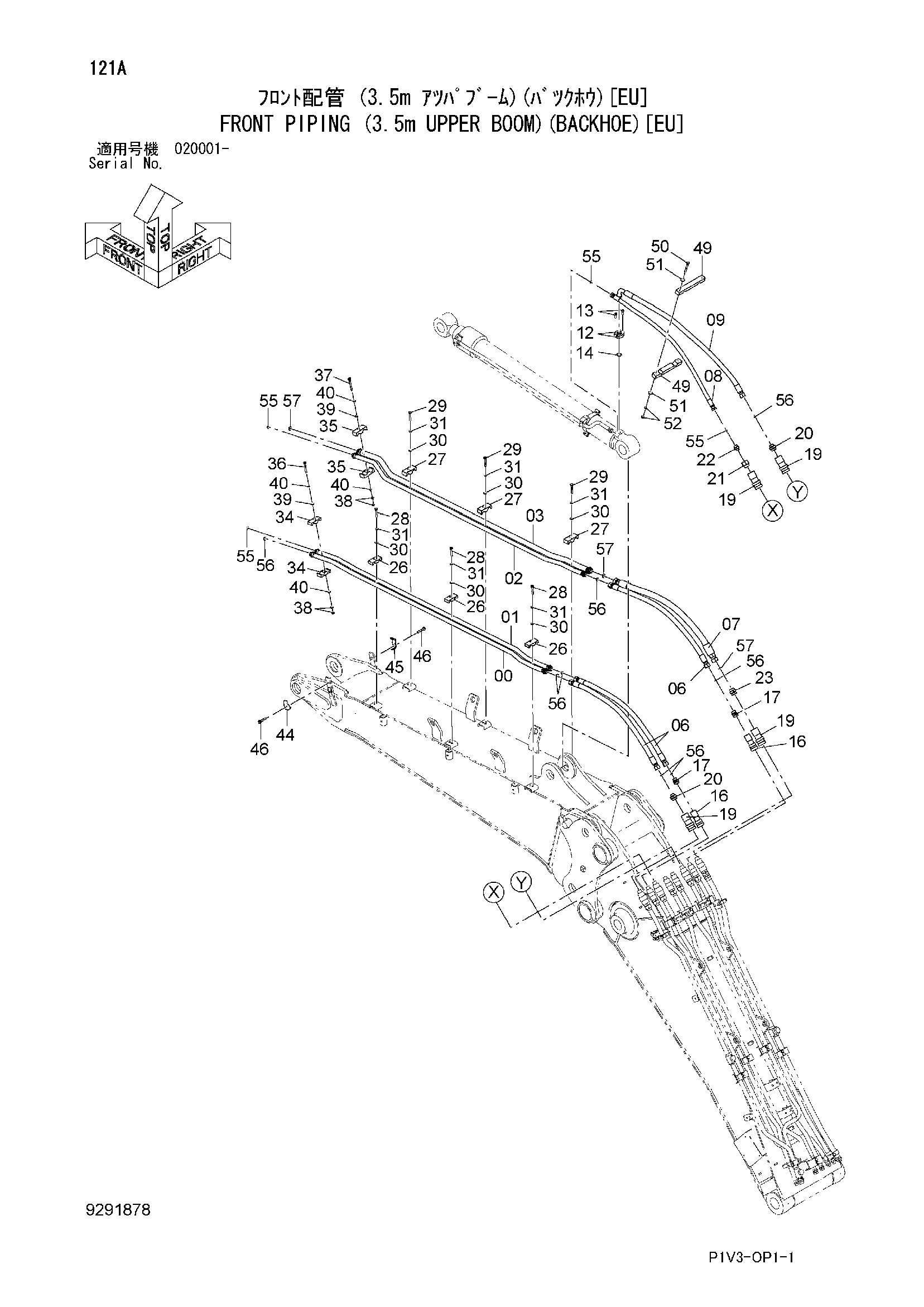

Заводская схема «Гидролинии рабочего оборудования (3.5m верхний стрела)(экскаватор)[EU]» для HITACHI ZX250K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8111119	Трубка	1
01	8111120	Трубка	1
02	8111121	Трубка	1
03	8113886	Трубка	1
06	4250898	Шланг	3
07	4685450	Шланг	1
08	4286269	Шланг	1
09	4685449	Шланг	1
12	4085560	Разъёмный фланец	2
13	J781240	Болт с внутренним шестигранником	4
14	966993	Уплотнительное кольцо	1
16	4665538	Самоуплотняющееся соединение	2
17	4189535	Адаптер	2
17A	4506429	Уплотнительное кольцо	1
19	4665540	Самоуплотняющееся соединение	4
20	4249285	Адаптер	2
20A	970860	Уплотнительное кольцо	1
21	4354711	Переходник S	1
22	4189619	Адаптер	1
22A	4506424	Уплотнительное кольцо	1
23	4316041	Адаптер	1
23A	970860	Уплотнительное кольцо	1
26	4612395	Хомут трубки	3
27	4685312	Хомут трубки	3
28	J901275	Болт	6
29	J901280	Болт	6
30	A590112	Плоская шайба	12
31	A590912	Пружинная шайба	12
34	4612395	Хомут трубки	2
35	4685313	Хомут трубки	2
36	J901290	Болт	2
37	J901202	Болт	2
38	J950012	Гайка	8
39	A590112	Плоская шайба	4
40	A590912	Пружинная шайба	8
44	4190127	Хомут трубки	1
45	4053698	Хомут трубки	1
46	J271280	Болт с шайбой	2
46A	J901280	Болт	1
46B	J222012	Шайба	1
49	3113359	Хомут	2
50	J901202	Болт	2
51	449490	Плоская шайба	4
52	J950012	Гайка	4
55	4187308	Уплотнительное кольцо	4
56	4187328	Уплотнительное кольцо	8
57	4187329	Уплотнительное кольцо	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
