Гидролинии рабочего оборудования (2P-BOOM ) — HITACHI ZX250K-3

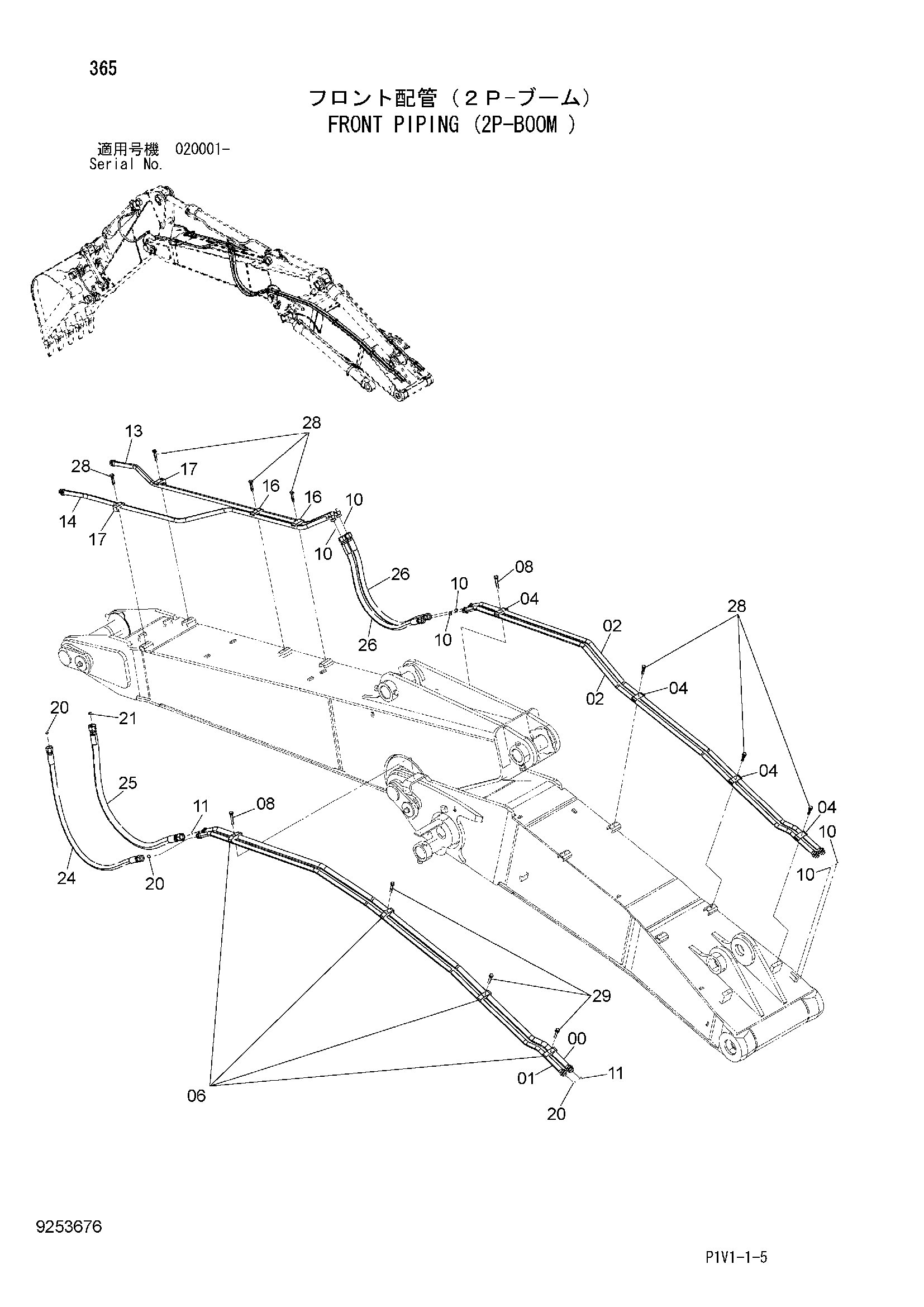

Заводская схема «Гидролинии рабочего оборудования (2P-BOOM )» для HITACHI ZX250K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8101763 | Трубка | 1 |
| 01 | 8101762 | Трубка | 1 |
| 02 | 8101764 | Трубка | 2 |
| 04 | 4189859 | Хомут трубки | 4 |
| 06 | 4153488 | Хомут трубки | 4 |
| 08 | J271280 | Болт с шайбой | 2 |
| 08A | J901280 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 6 |
| 11 | 4187328 | Уплотнительное кольцо | 2 |
| 13 | 8101766 | Трубка | 1 |
| 14 | 8101765 | Трубка | 1 |
| 16 | 4189859 | Хомут трубки | 2 |
| 17 | 4190126 | Хомут трубки | 2 |
| 20 | 4187308 | Уплотнительное кольцо | 3 |
| 21 | 4187328 | Уплотнительное кольцо | 1 |
| 24 | 4639401 | Шланг | 1 |
| 25 | 4643874 | Шланг | 1 |
| 26 | 4642499 | Шланг | 2 |
| 28 | J271265 | Болт с шайбой | 7 |
| 28A | J901265 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 29 | J271275 | Болт с шайбой | 3 |
| 29A | J901275 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
