Правый педаль (двойной) — HITACHI ZX250K-3

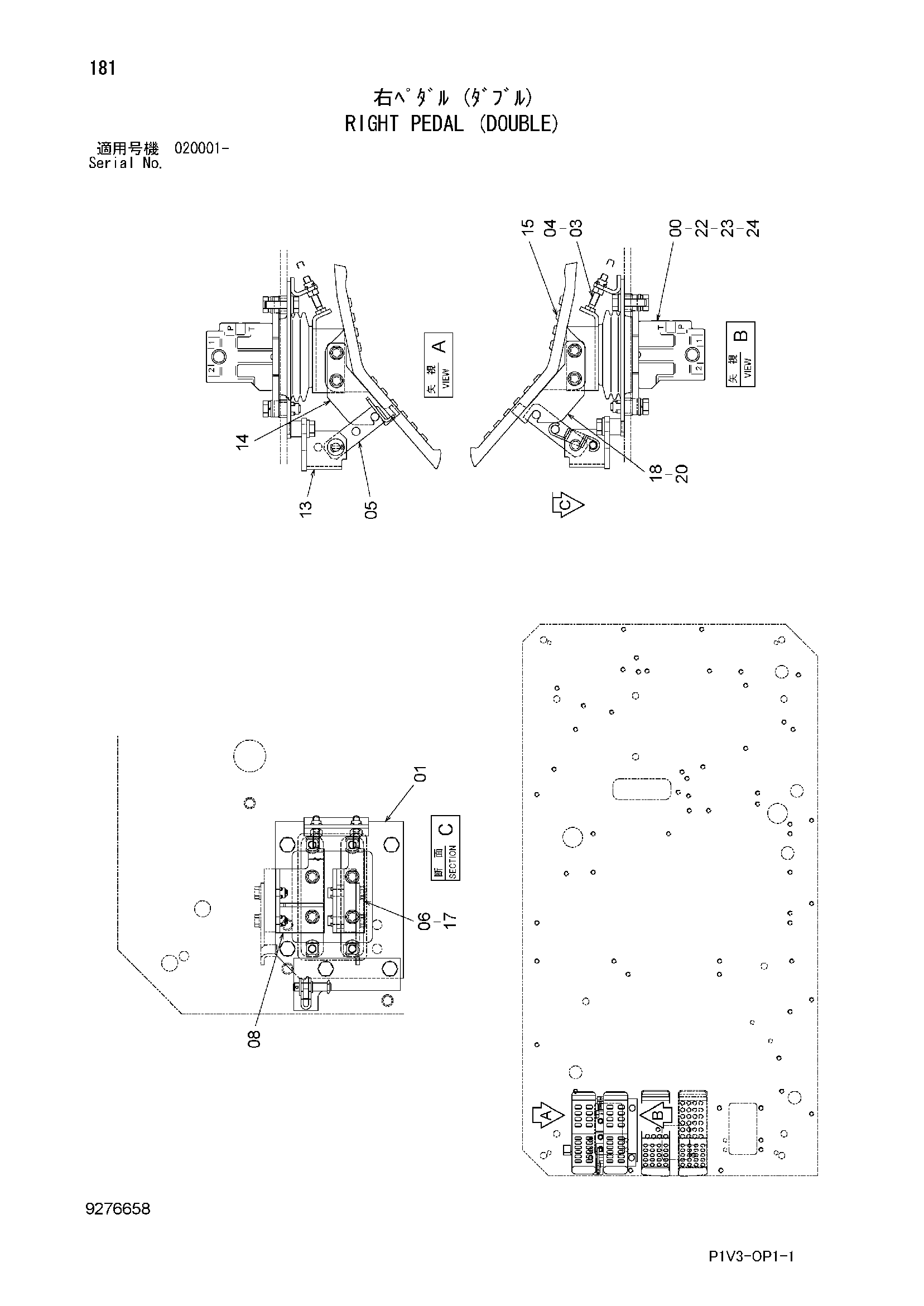

Заводская схема «Правый педаль (двойной)» для HITACHI ZX250K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9219244 | Пилотный клапан | 1 |
| 01 | 8109571 | Кронштейн | 1 |
| 03 | 4317640 | Болт | 1 |
| 04 | M500807 | Гайка | 1 |
| 05 | 8109572 | Ограничитель | 1 |
| 06 | 8109573 | Кронштейн | 1 |
| 08 | 8109574 | Кронштейн | 1 |
| 13 | 9767924 | Кронштейн | 1 |
| 14 | 4670147 | Кронштейн | 1 |
| 15 | 1033219 | Педаль | 1 |
| 17 | J260816 | Болт с шайбой | 2 |
| 17A | J900816 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 18 | 4651233 | Пластина | 1 |
| 20 | J260845 | Болт с шайбой | 2 |
| 20A | J900845 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 22 | J901040 | Болт | 2 |
| 23 | A590110 | Плоская шайба | 2 |
| 24 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
