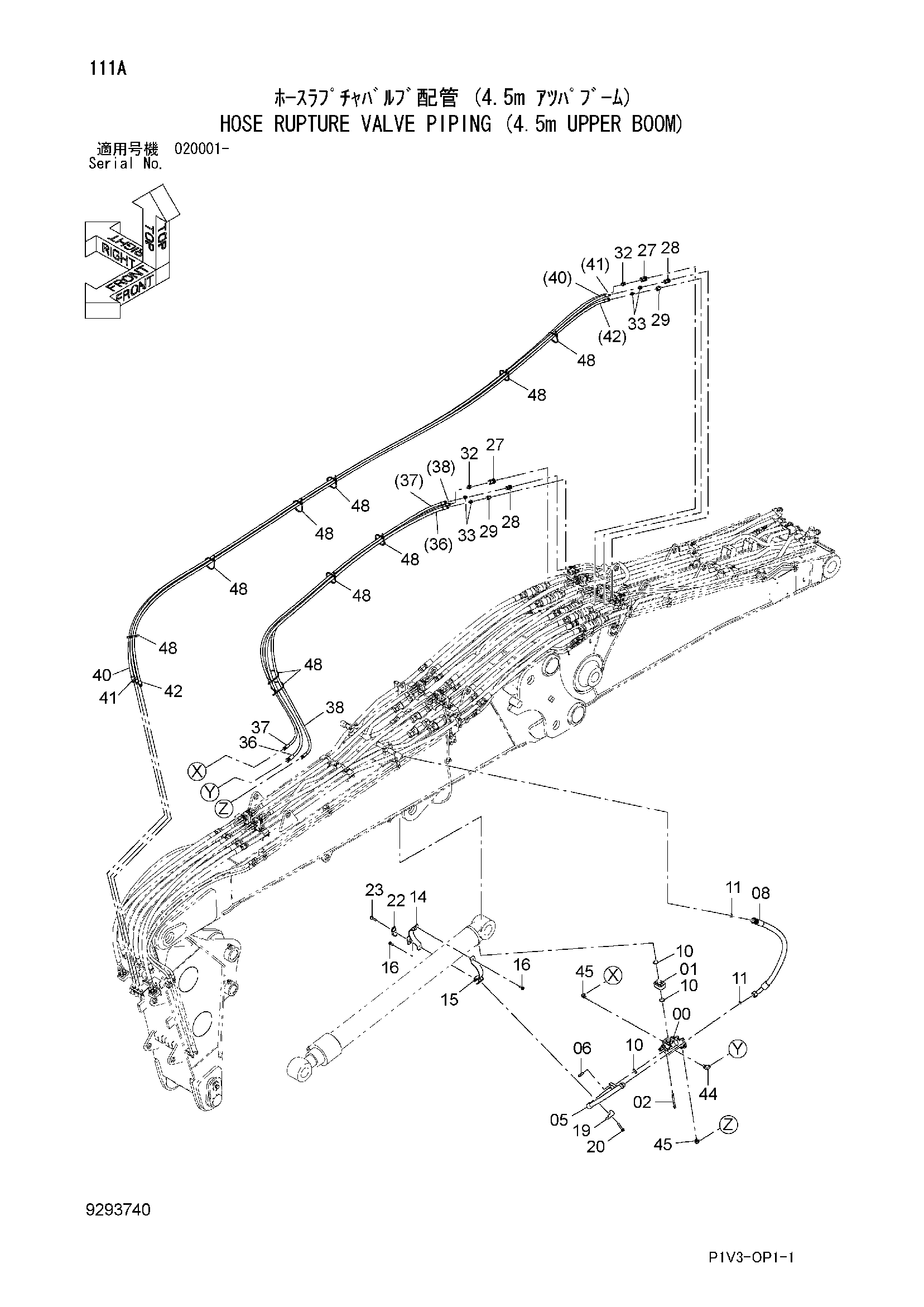

Шланг защита от разрыва клапан трубопроводы (4.5m верхний стрела) — HITACHI ZX250K-3
Заводская схема «Шланг защита от разрыва клапан трубопроводы (4.5m верхний стрела)» для HITACHI ZX250K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4645160 | Удерживающий клапан | 1 |
| 01 | 4689059 | Фланец | 1 |
| 02 | M341203 | Болт с внутренним шестигранником | 4 |
| 05 | 8114742 | Трубка | 1 |
| 06 | M341240 | Болт с внутренним шестигранником | 4 |
| 08 | 4636916 | Шланг | 1 |
| 10 | A811035 | Уплотнительное кольцо | 3 |
| 11 | 4187328 | Уплотнительное кольцо | 2 |
| 14 | 8114743 | Хомут | 1 |
| 15 | 8114744 | Хомут | 1 |
| 16 | J271035 | Болт с шайбой | 2 |
| 16A | J901035 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 19 | 4190127 | Хомут трубки | 1 |
| 20 | J271270 | Болт с шайбой | 1 |
| 20A | J901270 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 22 | 4190126 | Хомут трубки | 1 |
| 23 | J271260 | Болт с шайбой | 1 |
| 23A | J901260 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 27 | 4166235 | Самоуплотняющееся соединение | 2 |
| 28 | 4166112 | Самоуплотняющееся соединение | 2 |
| 29 | 4166233 | Самоуплотняющееся соединение | 2 |
| 32 | 4154653 | Адаптер | 2 |
| 33 | 4154652 | Адаптер | 4 |
| 36 | 9294407 | Шланг в сборе | 1 |
| 36A | 4688306 | Шланг | 1 |
| 36B | 4327293 | Защитный кожух | 11 |
| 37 | 9294408 | Шланг в сборе | 1 |
| 37A | 4689643 | Шланг | 1 |
| 37B | 4327293 | Защитный кожух | 9 |
| 38 | 9294409 | Шланг в сборе | 1 |
| 38A | 4689644 | Шланг | 1 |
| 38B | 4327293 | Защитный кожух | 9 |
| 40 | 9294410 | Шланг в сборе | 1 |
| 40A | 4689060 | Шланг | 1 |
| 40B | 4327293 | Защитный кожух | 18 |
| 41 | 9294411 | Шланг в сборе | 1 |
| 41A | 4689061 | Шланг | 1 |
| 41B | 4327293 | Защитный кожух | 15 |
| 42 | 9293745 | Шланг в сборе | 1 |
| 42A | 4689645 | Шланг | 1 |
| 42B | 4327293 | Защитный кожух | 16 |
| 44 | A852344 | Угловой штуцер | 1 |
| 44A | 4506418 | Уплотнительное кольцо | 1 |
| 45 | A852323 | Угловой штуцер | 2 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
