Гидролинии рабочего оборудования (рукоять)(высокий подъём) — HITACHI ZX250K-3

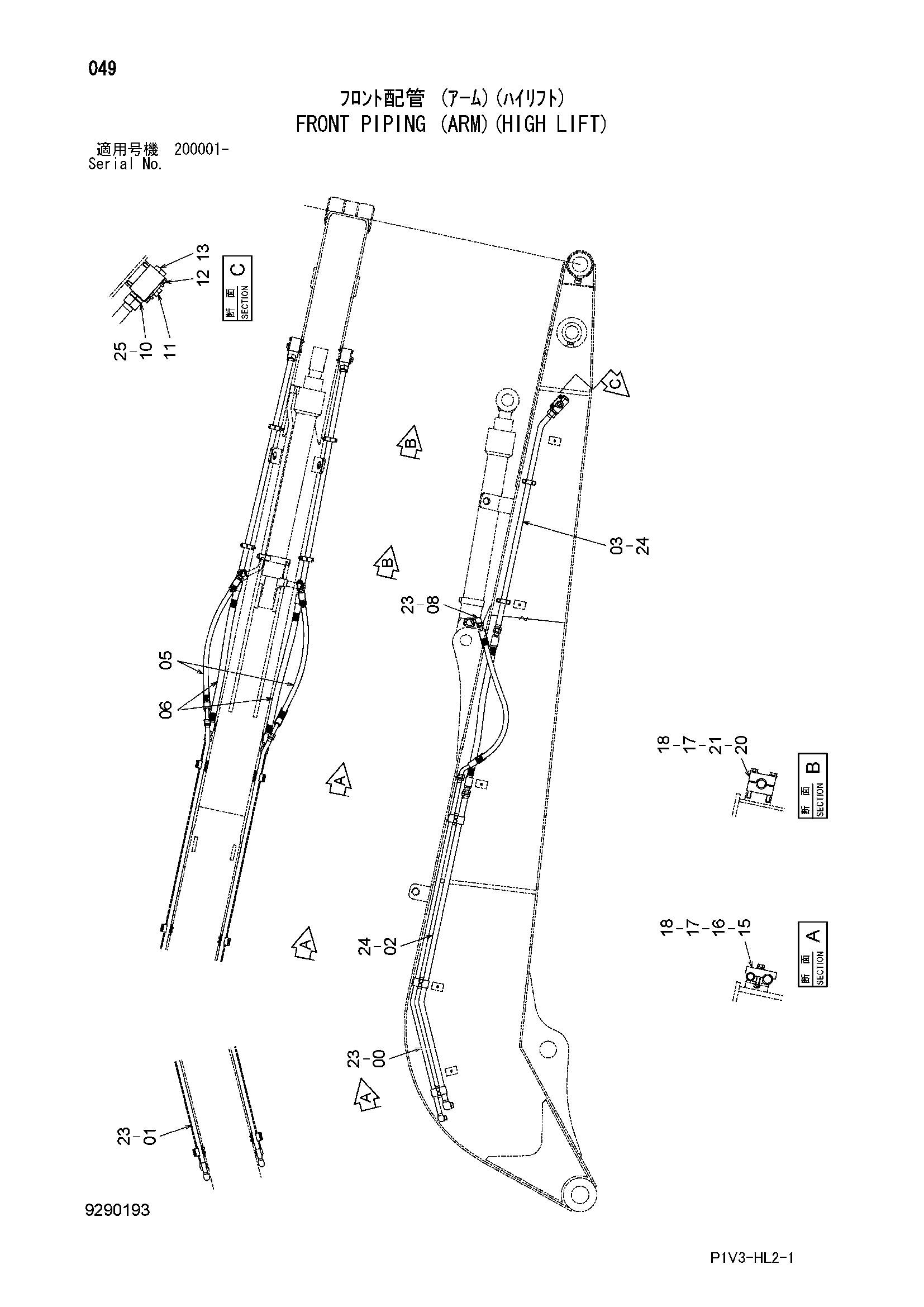

Заводская схема «Гидролинии рабочего оборудования (рукоять)(высокий подъём)» для HITACHI ZX250K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8113395 | Трубка | 1 |
| 01 | 8113394 | Трубка | 1 |
| 02 | 9769446 | Трубка | 2 |
| 03 | 9769445 | Трубка | 2 |
| 05 | 4625768 | Шланг | 2 |
| 06 | 4275675 | Шланг | 2 |
| 08 | 4157562 | Угловой штуцер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4205196 | Адаптер | 2 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4447675 | Запорный клапан | 2 |
| 12 | J271085 | Болт с шайбой | 4 |
| 12A | J901085 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4113926 | Пробка | 2 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 4612394 | Хомут трубки | 6 |
| 16 | J901270 | Болт | 12 |
| 17 | A590912 | Пружинная шайба | 20 |
| 18 | A590112 | Плоская шайба | 20 |
| 20 | 4334363 | Хомут трубки | 8 |
| 21 | J901290 | Болт | 8 |
| 23 | 4187308 | Уплотнительное кольцо | 6 |
| 24 | 4187328 | Уплотнительное кольцо | 6 |
| 25 | 4187329 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
