Передний детали (стрела)<225USR> — HITACHI ZX250K-3

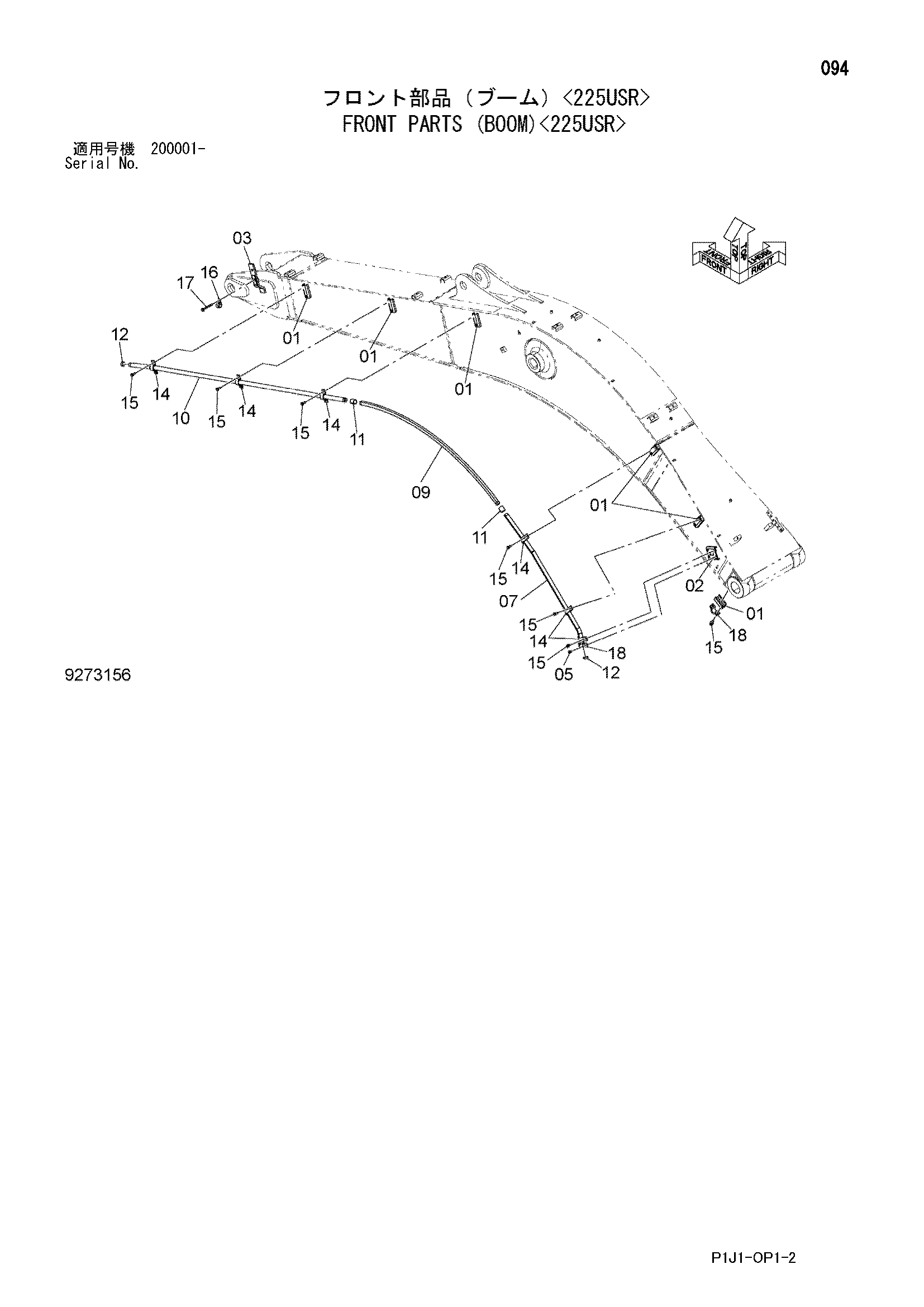

Заводская схема «Передний детали (стрела)<225USR>» для HITACHI ZX250K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9739309 | Седло винта | 6 |
| 02 | 9739408 | Кронштейн | 1 |
| 03 | 9765303 | Кронштейн | 1 |
| 05 | 4609016 | Болт с шайбой | 2 |
| 07 | 4665785 | Трубка | 1 |
| 09 | 4299811 | Трубка | 1 |
| 10 | 4299812 | Трубка | 1 |
| 11 | 4198016 | Муфта | 2 |
| 12 | 4921052 | Втулка | 2 |
| 14 | 4035463 | Хомут трубки | 6 |
| 15 | 4609016 | Болт с шайбой | 14 |
| 16 | 4190264 | Зажим | 1 |
| 17 | J271240 | Болт с шайбой | 1 |
| 17A | J901240 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | 4668451 | Хомут трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
