Трубопроводы системы смазки (3.5m нижний стрела) — HITACHI ZX250K-3

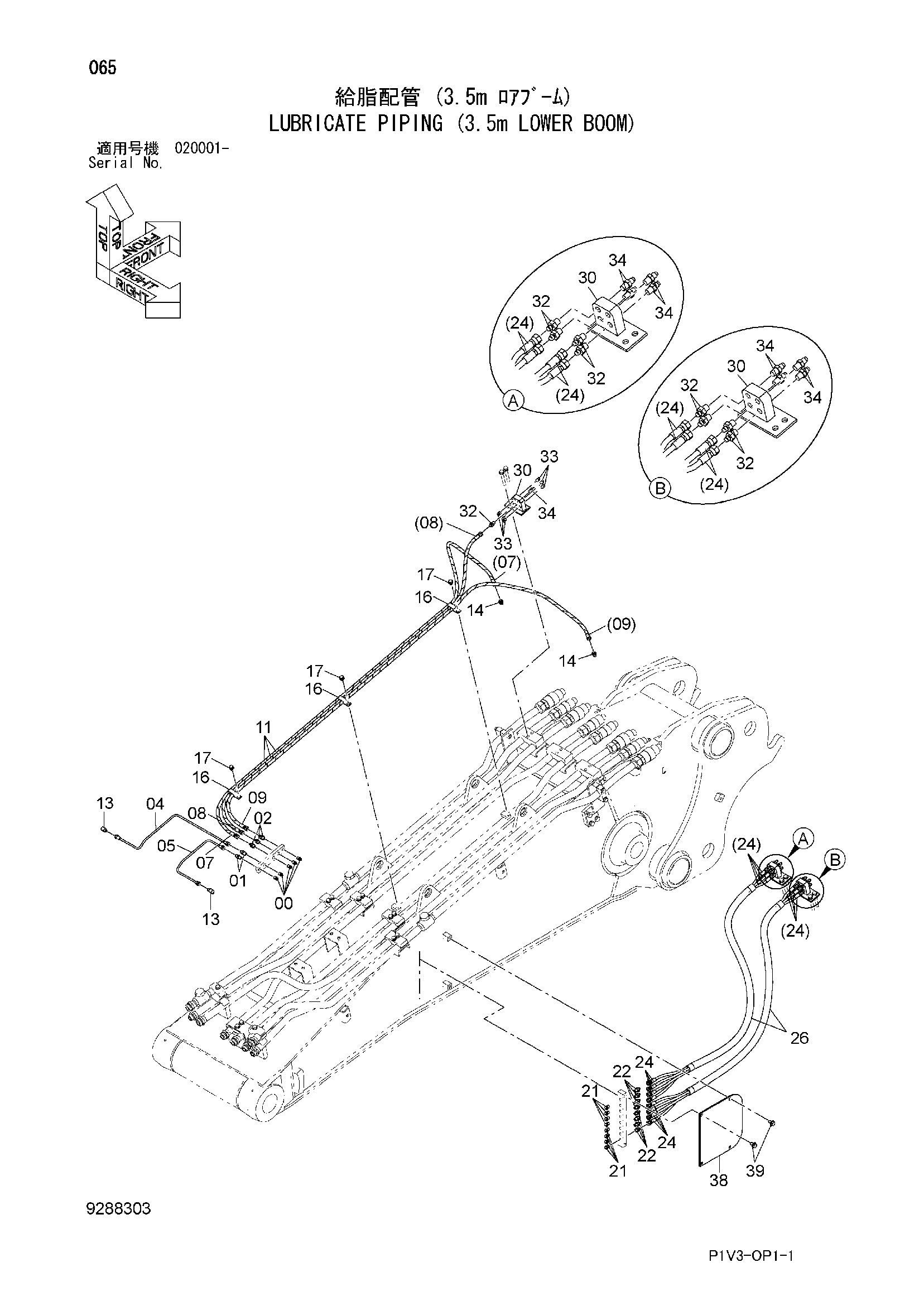

Заводская схема «Трубопроводы системы смазки (3.5m нижний стрела)» для HITACHI ZX250K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J75482 | Пресс-маслёнка | 5 |
| 01 | 4360981 | Штуцер трубки | 2 |
| 02 | 4154651 | Адаптер | 3 |
| 04 | 4372966 | Трубка | 1 |
| 05 | 4372967 | Трубка | 1 |
| 07 | 4622037 | Шланг | 1 |
| 08 | 4647864 | Шланг | 1 |
| 09 | 4487505 | Шланг | 1 |
| 11 | 4327293 | Защитный кожух | 14 |
| 13 | 4345297 | Штуцер трубки | 2 |
| 14 | 4154651 | Адаптер | 2 |
| 16 | 4259817 | Зажим | 3 |
| 17 | J271016 | Болт с шайбой | 3 |
| 17A | J901016 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 21 | 4148896 | Пресс-маслёнка | 8 |
| 22 | 4154651 | Адаптер | 8 |
| 24 | 4648461 | Шланг | 8 |
| 26 | 4487205 | Защитный кожух | 2 |
| 30 | 9761799 | Блок | 3 |
| 32 | 4154651 | Адаптер | 9 |
| 33 | 94-2022 | Пробка | 6 |
| 34 | 4613332 | Самоуплотняющееся соединение | 9 |
| 38 | 4487202 | Крышка | 1 |
| 39 | J271225 | Болт с шайбой | 4 |
| 39A | J901225 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
