Стрела освещение (левый)[EU] — HITACHI ZX250K-3

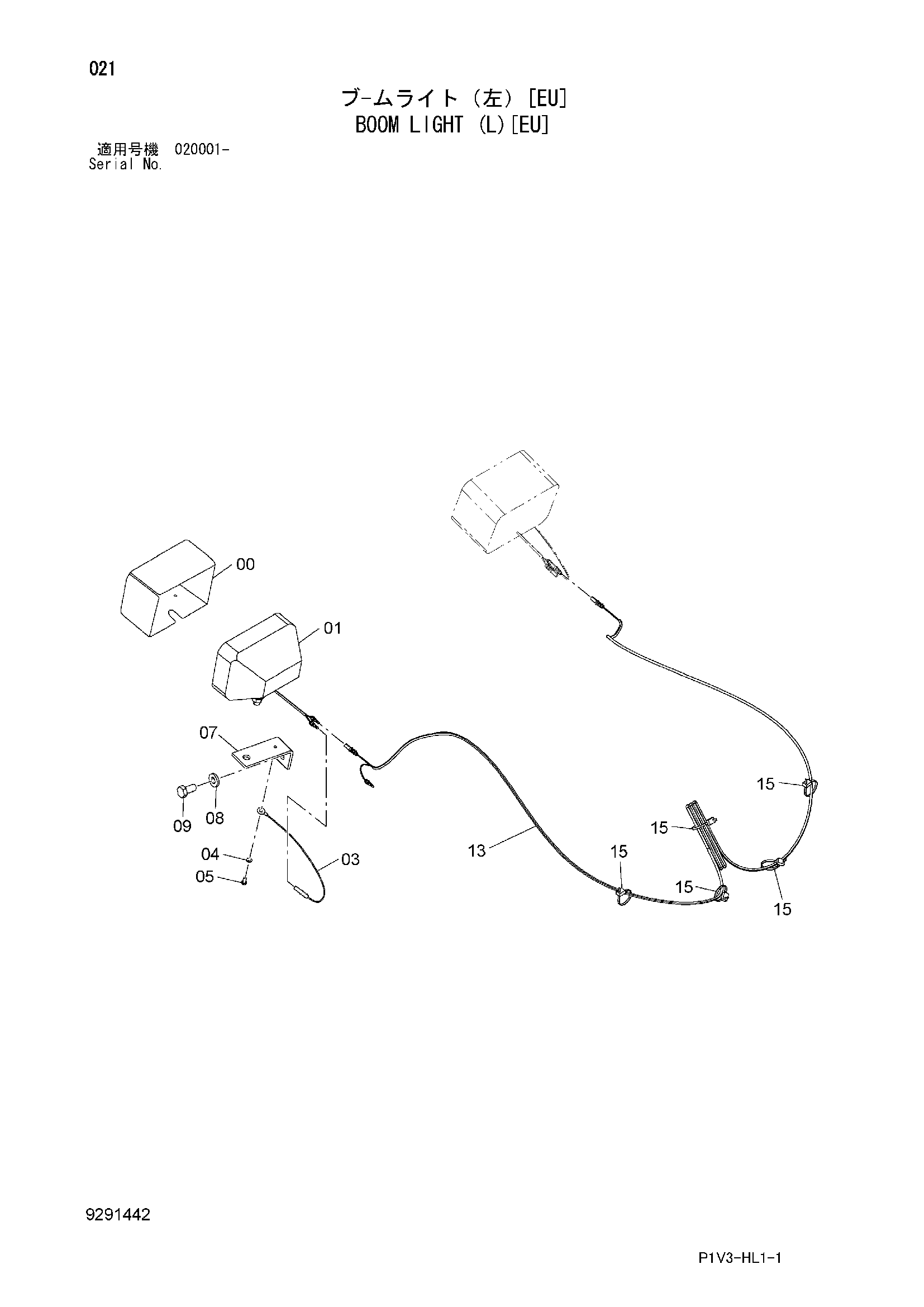

Заводская схема «Стрела освещение (левый)[EU]» для HITACHI ZX250K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Стрела освещение (левый)[EU] HITACHI ZX250K-3](/catalog-drawings/4a/4a506ae6-f2ab-4984-a26b-8c065ecb7317.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8091044 | Крышка | 1 |
| 01 | 4336570 | Фара | 1 |
| 01A | 4326801 | Ленс блок | 1 |
| 01B | 4326802 | Рама | 1 |
| 01C | 4285648 | Лампа | 1 |
| 01D | 4326803 | Прокладка | 1 |
| 01E | 4307026 | Шайба | 1 |
| 01F | 4307027 | Винт | 4 |
| 01G | A590114 | Плоская шайба | 1 |
| 01H | A590914 | Пружинная шайба | 1 |
| 01I | J952014 | Гайка | 1 |
| 03 | 4254604 | Жгут проводов | 1 |
| 04 | A590906 | Пружинная шайба | 1 |
| 05 | M430613 | Винт | 1 |
| 07 | 4602796 | Кронштейн | 1 |
| 08 | J222014 | Шайба | 1 |
| 09 | J901430 | Болт | 1 |
| 13 | 4681952 | Жгут проводов | 1 |
| 15 | 4055311 | Ленточный зажим | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
