Радиатор крышка — HITACHI ZX250H-5G

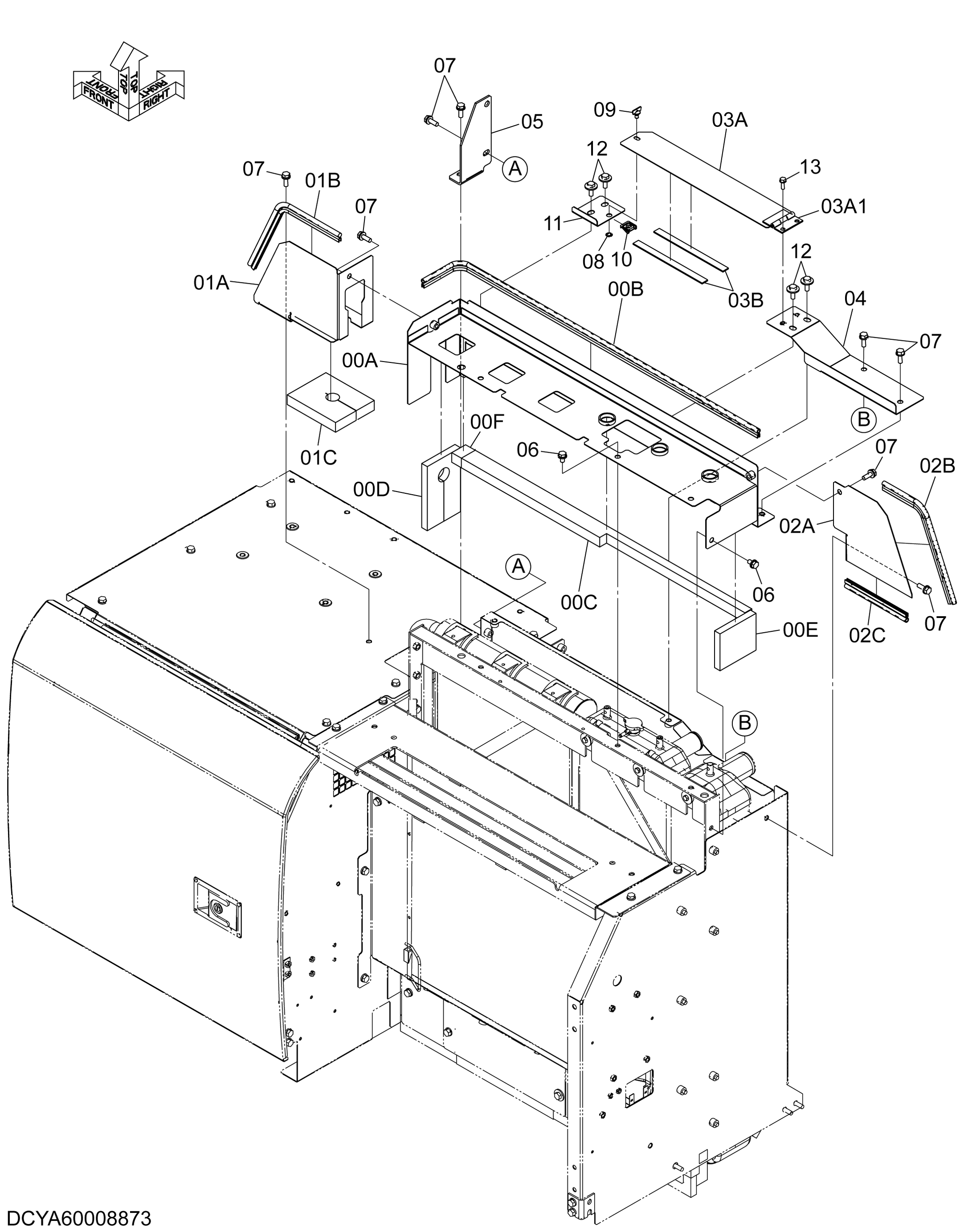

Заводская схема «Радиатор крышка» для HITACHI ZX250H-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60004340 | Крышка | 1 |
| 00A | YA40003824 | Крышка | 1 |
| 00B | 4721508 | Уплотнительная окантовка | 1 |
| 00C | 4631748 | Резиновая прокладка | 1 |
| 00D | YA00006609 | Резиновое уплотнение | 1 |
| 00E | YA00006610 | Резиновое уплотнение | 1 |
| 00F | 4415014 | Резиновая прокладка | 1 |
| 01 | YA60008874 | Крышка | 1 |
| 01A | YA00011929 | Крышка | 1 |
| 01B | 4640745 | Уплотнительная окантовка | 1 |
| 01C | 4691256 | Резиновая прокладка | 1 |
| 02 | YA60012452 | Крышка | 1 |
| 02A | YA00017586 | Крышка | 1 |
| 02B | 4486489 | Уплотнительная окантовка | 1 |
| 02C | 4711577 | Уплотнительная окантовка | 1 |
| 03 | YA60007730 | Крышка | 1 |
| 03A | YA40004563 | Крышка | 1 |
| 03A1 | 4332654 | Петля | 1 |
| 03B | 4651486 | Резиновая прокладка | 2 |
| 04 | YA40007124 | Крышка | 1 |
| 05 | YA00006613 | Кронштейн | 1 |
| 06 | J271020 | Болт с шайбой | 4 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | J271030 | Болт с шайбой | 8 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4712903 | Фиксатор | 1 |
| 09 | 4712904 | Палец | 1 |
| 10 | 4712905 | Зажим | 1 |
| 11 | YA00010429 | Крышка | 1 |
| 12 | J281030 | Болт с шайбой | 4 |
| 12A | J901030 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
| 13 | J260825 | Болт с шайбой | 2 |
| 13A | J900825 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250H-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
