Пилотные гидролинии (2) — HITACHI ZX250H-5G

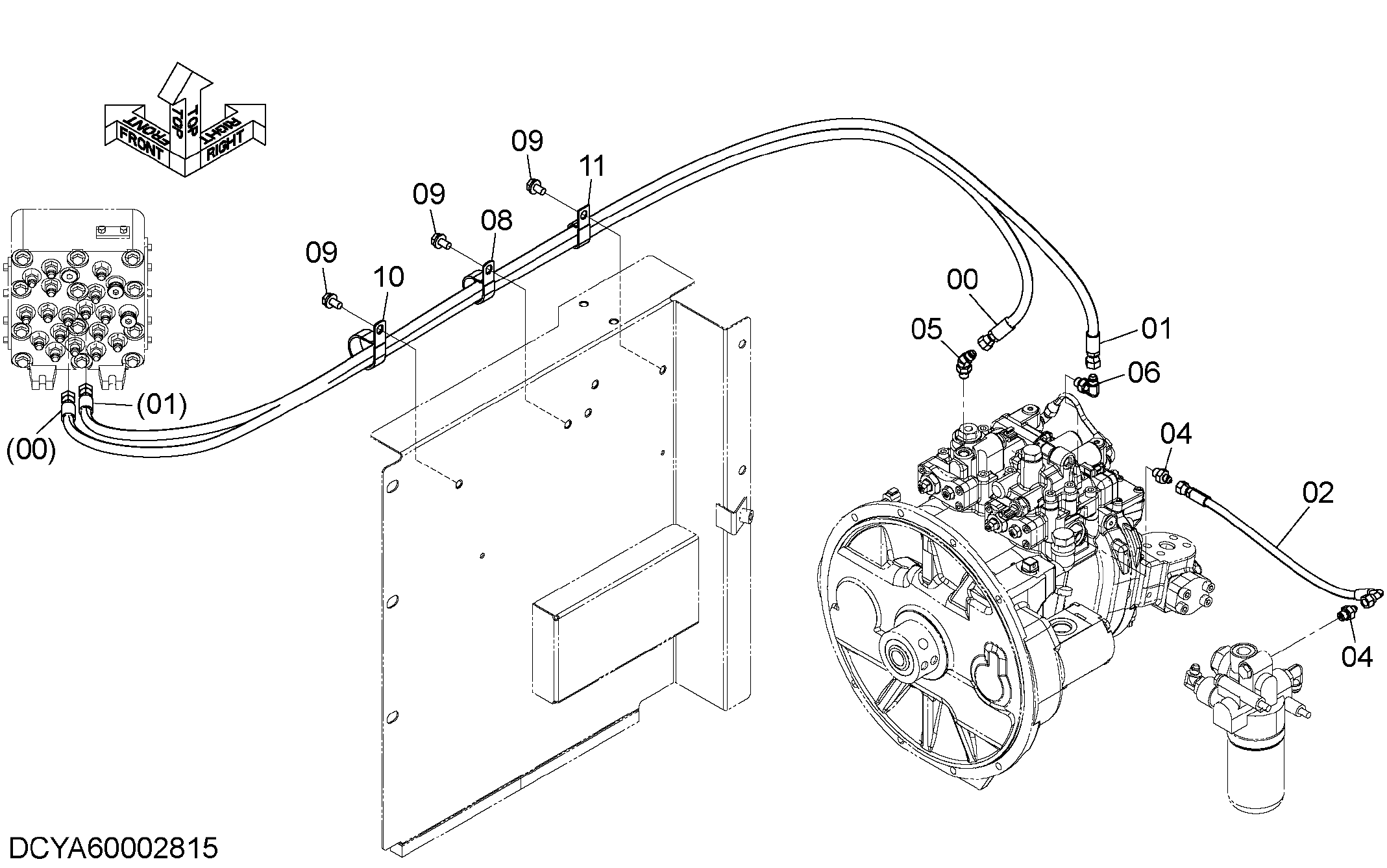

Заводская схема «Пилотные гидролинии (2)» для HITACHI ZX250H-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4700140 | Шланг | 1 |
| 01 | YA00011599 | Шланг | 1 |
| 02 | 4313239 | Шланг | 1 |
| 04 | A852122 | Адаптер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852223 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852323 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4190291 | Зажим | 1 |
| 09 | J271020 | Болт с шайбой | 3 |
| 09A | J901020 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4190265 | Зажим | 1 |
| 11 | 4190282 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250H-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
