Гидробак — HITACHI ZX250H-3G

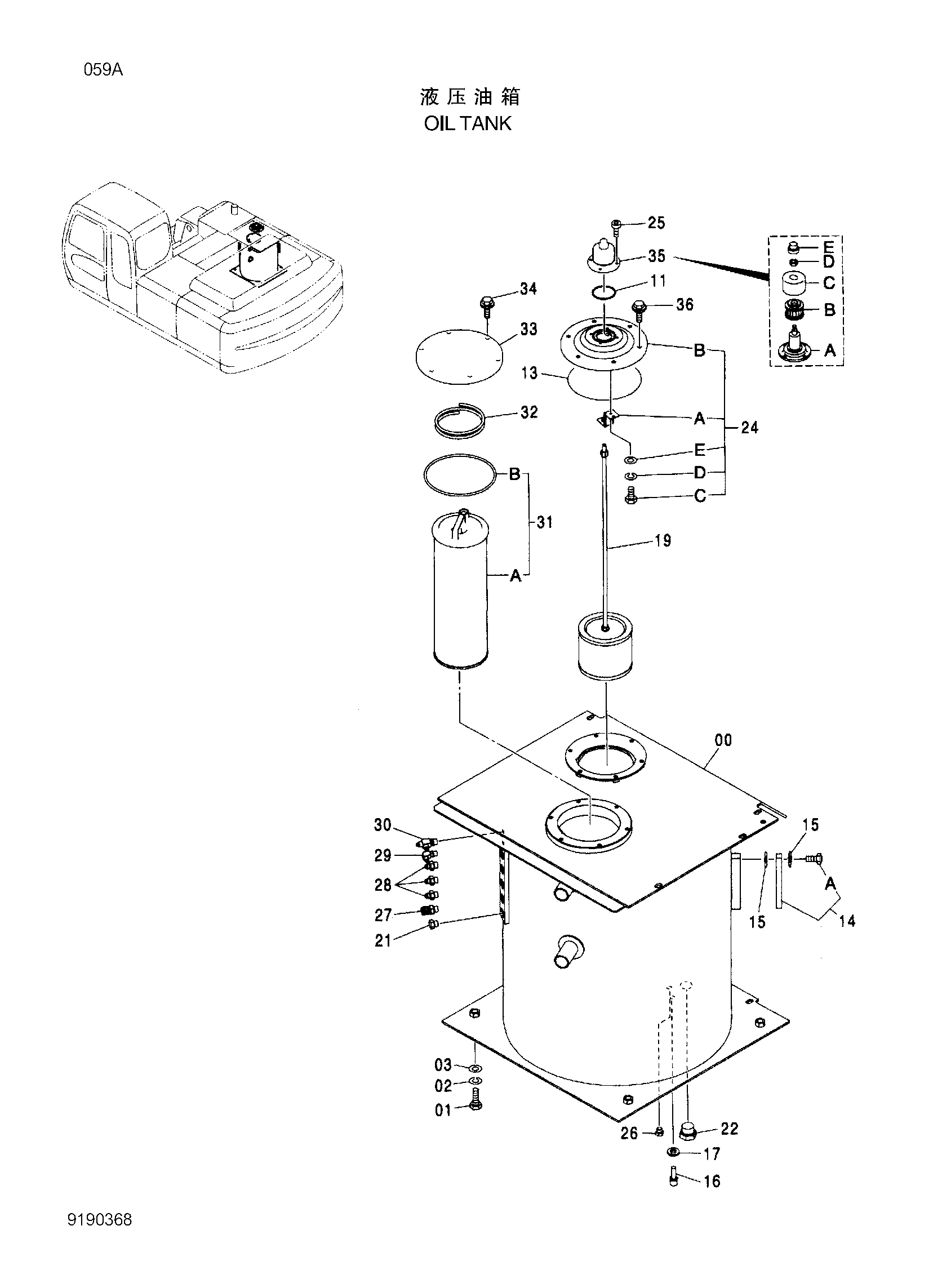

Заводская схема «Гидробак» для HITACHI ZX250H-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007084 | Гидробак | 1 |
| 01 | J921640 | Болт | 4 |
| 02 | A590916 | Пружинная шайба | 4 |
| 03 | J222016 | Шайба | 4 |
| 11 | A810060 | Уплотнительное кольцо | 1 |
| 13 | A810160 | Уплотнительное кольцо | 1 |
| 14 | 8053499 | Указатель уровня | 1 |
| 14A | 4100967 | Болт | 2 |
| 15 | 449558 | Уплотнительная шайба | 4 |
| 16 | 4250260 | Датчик | 1 |
| 17 | 4250261 | Прокладка | 1 |
| 19 | 4425419 | Всасывающий фильтр | 1 |
| 21 | A885003 | Пробка | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | A885008 | Пробка | 1 |
| 22A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 9184556 | Крышка в сборе | 1 |
| 24A | 4408661 | Кронштейн | 1 |
| 24B | 1025093 | Крышка | 1 |
| 24C | 4350623 | Болт | 1 |
| 24D | 4225466 | Пружинная шайба | 1 |
| 24E | 4225472 | Плоская шайба | 1 |
| 25 | J780616 | Болт с внутренним шестигранником | 4 |
| 26 | A885002 | Пробка | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852333 | Угловой штуцер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | A852133 | Адаптер | 3 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | A852322 | Угловой штуцер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | A852422 | Тройник | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4448402 | Фильтрующий элемент | 1 |
| 31A | 4443773 | Фильтрующий элемент | 1 |
| 31B | A810190 | Уплотнительное кольцо | 1 |
| 32 | 4472673 | Пружина | 1 |
| 33 | 4440802 | Крышка | 1 |
| 34 | J271035 | Болт с шайбой | 6 |
| 35 | 4434017 | Сапун | 1 |
| 35A | 4437833 | Корпус | 1 |
| 35B | 4437838 | Элемент | 1 |
| 35C | 4437837 | Крышка | 1 |
| 35D | 4371825 | Гайка | 1 |
| 35E | 4437836 | Колпачок | 1 |
| 36 | J271025 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250H-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
