Пилотные гидролинии (1) — HITACHI ZX250H-3G

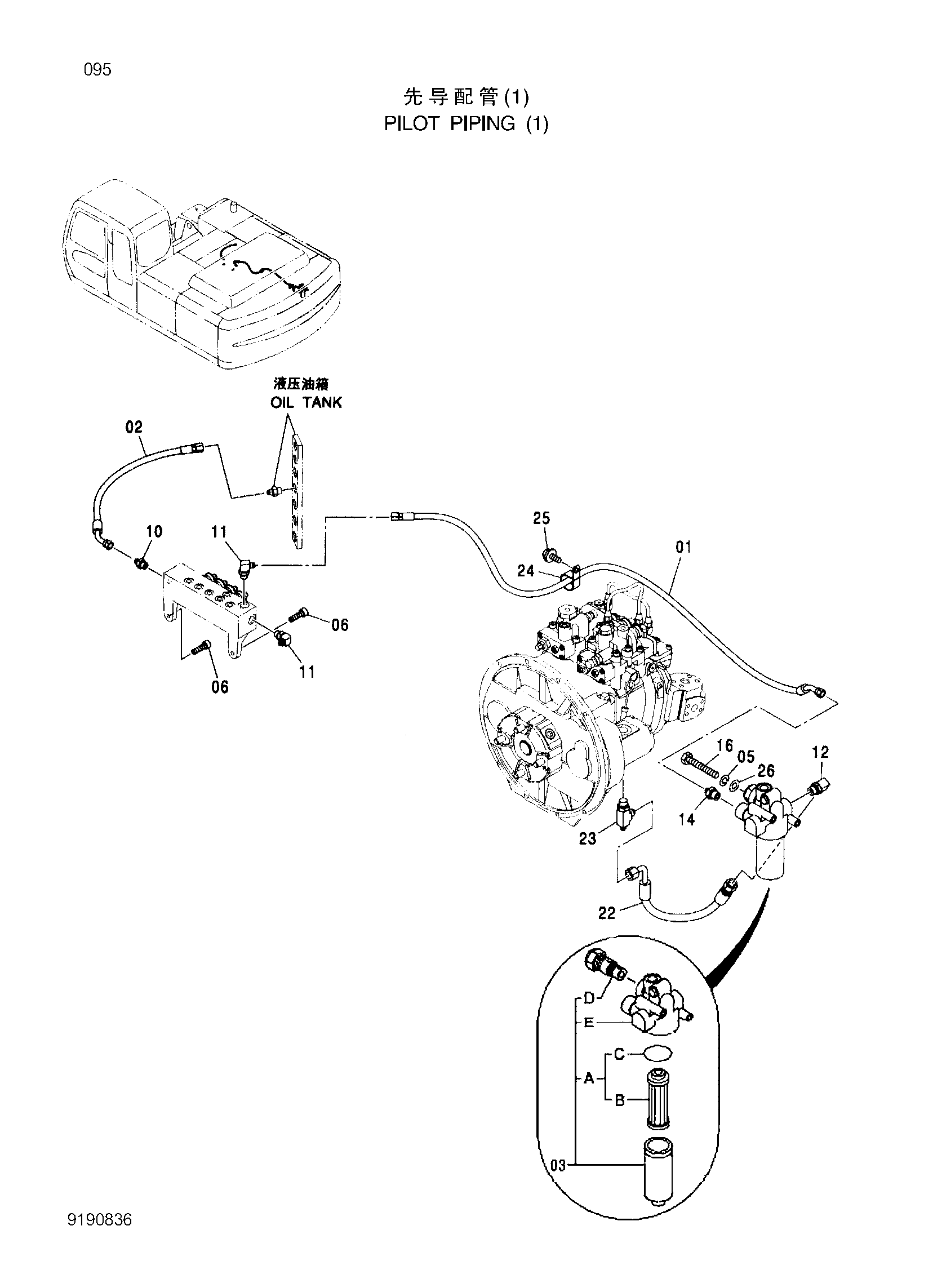

Заводская схема «Пилотные гидролинии (1)» для HITACHI ZX250H-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4437930 | Шланг (PD) | 1 |
| 02 | 4437934 | Пластиковый шланг | 1 |
| 03 | 4611025 | Масляный фильтр | 1 |
| 03A | 4370435 | Фильтрующий элемент | 1 |
| 03B | 4191301 | Фильтрующий элемент | 1 |
| 03C | A811060 | Уплотнительное кольцо | 1 |
| 03D | 0709701 | Предохранительный клапан | 1 |
| 03E | 4623245 | Головка | 1 |
| 05 | A590910 | Пружинная шайба | 2 |
| 06 | J781030 | Болт с внутренним шестигранником | 2 |
| 10 | A852133 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852333 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852344 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | A852143 | Адаптер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | J901002 | Болт | 2 |
| 22 | 4450081 | Шланг | 1 |
| 23 | 4445981 | Тройник | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4190291 | Зажим | 1 |
| 25 | J271025 | Болт с шайбой | 1 |
| 26 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250H-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
